Zusätzliche Vorbereitungen
Anschluss externer Geräte

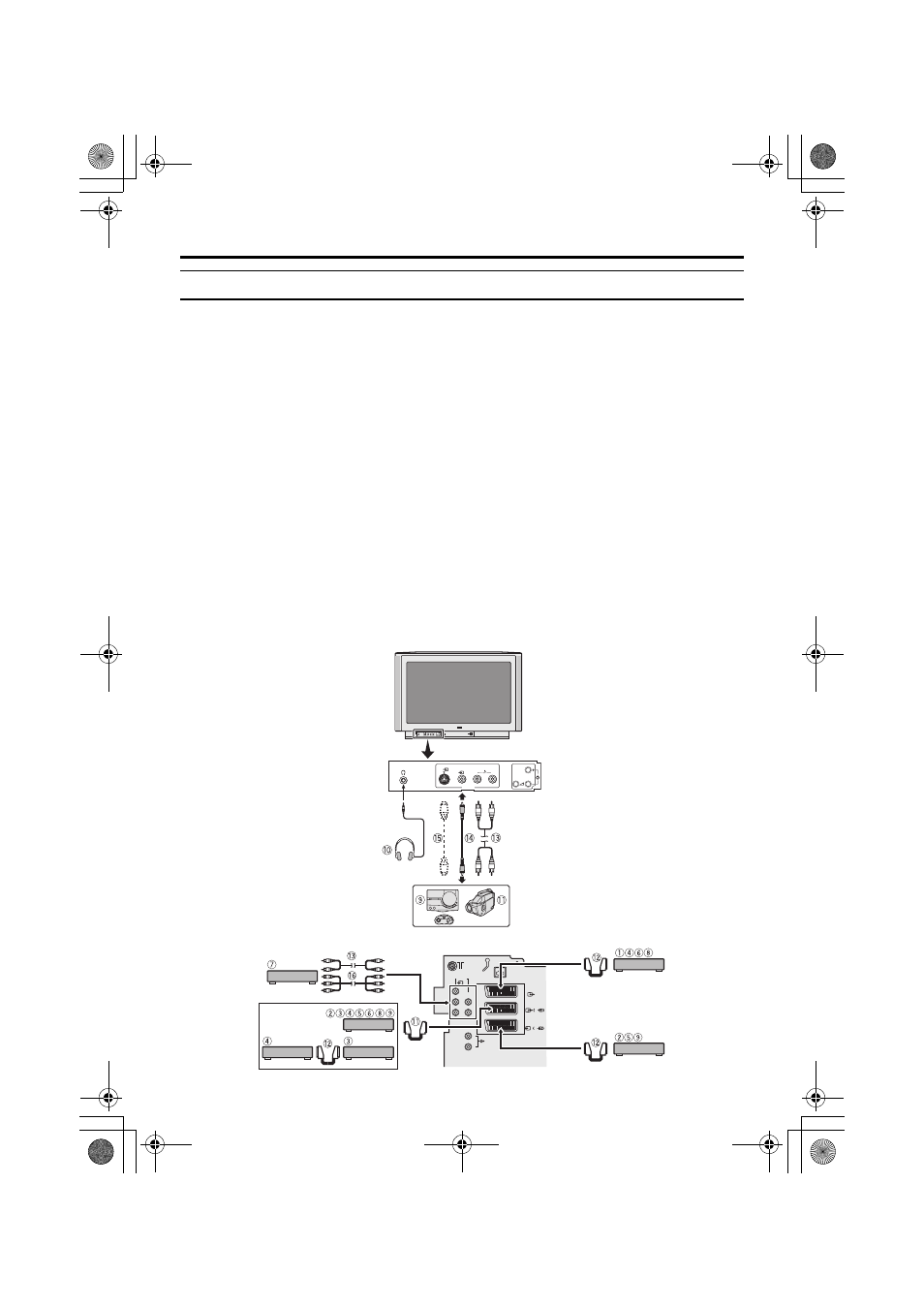

Schließen Sie die Geräte unter Beachtung der
folgenden Anschlussdiagramme an Ihrem
Fernseher an.
Bevor Sie Verbindungen herstellen:
• Lesen Sie die Anleitungen der betroffenen
Geräte. Je nach Gerät kann die Art des
Anschlusses variieren. Außerdem müssen
je nach Anschlussmethode für den
richtigen Betrieb eventuell die
Geräteeinstellungen geändert werden.
• Schalten Sie alle Geräte einschließlich des
Fernsehers aus.
• Unter “Technische Daten” auf Seite 48
erfahren Sie Näheres zu den EXT-
Anschlüssen. Wenn Sie ein Gerät
anschließen, das im folgenden
Anschlussdiagramm nicht aufgeführt ist,
schauen Sie in der Tabelle nach, um den
am besten geeigneten EXT-Anschluss zu
ermitteln.
• Beachten Sie, dass die Anschlusskabel
nicht mitgeliefert werden.
1
Videorekorder (Composite-Signal)
2
Videorekorder (Composite/S-VIDEO-
Signal)
3
T-V LINK-kompatibler Videorekorder
(Composite-/S-VIDEO-Signal)
4
Decoder
5
DVD-Spieler (Composite-/S-VIDEO-
Signal)
6
DVD-Spieler (Composite-/RGB-Signal)
7
DVD Player (Composite-Videosignale;
Pr/Pb/Y)
8
Spielekonsole (Composite/RGB-Signal)
9
Spielekonsole (Composite/S-VIDEO-
Signal)
0
Kopfhörer
-
Camcorder (Composite/S-VIDEO-
Signal)
=
SCART-Kabel
~
Audiokabel
!
Videokabel
@
S-VIDEO-Kabel
#
Komponenten-Anschlusskabel
EXT-
1
EXT-
4
EXT-
2
S
EXT-
3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
R
P
L
S
EXT-5
R
P
L
S
EXT-5
Vorderseite des
Fernsehgerätes
HV-36P38SUE
Rückseite des Fernsehgerätes
