Einbau in die Küchen−
arbeitsplatte
Notieren Sie vor dem Einbau die Seriennummer
vom Typenschild des Gerätes in die Gebrauchsan-
weisung unter Kapitel “Service”. Diese Nummer
wird bei Serviceanforderungen benötigt und ist im
Originaltypenschild auf der Unterseite des Gerätes
nach dem Einbau nicht mehr zugänglich.
Einbau in Chromstahl−
abdeckungen
1. Einbauherd, Rechaud, Schaltkasten oder Elektronische
Steuerung nach seperater Installationsanweisung ein-
bauen. Diese sind mit einem speziellen Stecksystem
ausgestattet. Sie dürfen nur mit Geräten des passenden
Systems kombiniert werden.
2. Der seitliche Abstand des Kochfeldes zu einem Hoch-
schrank muss mindestens 50 mm, zur Rückwand min-
destens 50 mm betragen (Fig.1).
3. Arbeitsplatte nach vorgeschriebenem Ausschnittmass
ausschneiden (Fig.2). Die Toleranzmasse dürfen nicht
überschritten werden.
4. Die Arbeitsplatte im Ausschnittbereich gut reinigen.
5. Stark durchhängende Chromstahlabdeckungen seitl-
lich von unten abstützen.
6. Dichtung im Auflagerahmen auf einwandfreien Sitz und
lückenlose Auflage prüfen. Bitte keine zusätzliche Sili-
kon-Dichtungsmasse auftragen, da im Falle eines Aus-
baus des Glaskeramikkochfeldes die Dichtung einer-
seits und die Abdeckungsoberfläche andererseits
Schaden nehmen können.
7. Glaskeramik-Kochfeld in Ausschnitt legen und ausrich-
ten.
8. Je nach Bedarf die mitgelieferten Holzleisten
(pos.2/Fig.3a/3b) unter der Chromstahlabdeckung po-
sitionieren und mit den vormontierten Klemmkrallen
(pos.1/Fig.3a/3b) verspannen. Vorne und hinten soll
ebenfalls verspannt werden.
9. Der Berührungsschutz muss durch den Einbau gewähr-
leistet sein.
10. Unter dem Kochfeld muss ein freier Abstand von minde-
stens 20 mm vorhanden sein (Fig.1).
Schubladen dürfen nur mit einem TSB
0 (Temperatur-
und Berührungsschutz, Einbauzubehör Glaskeramik)
unter dem Kochfeld montiert sein (Fig.4).
П
П
П
П

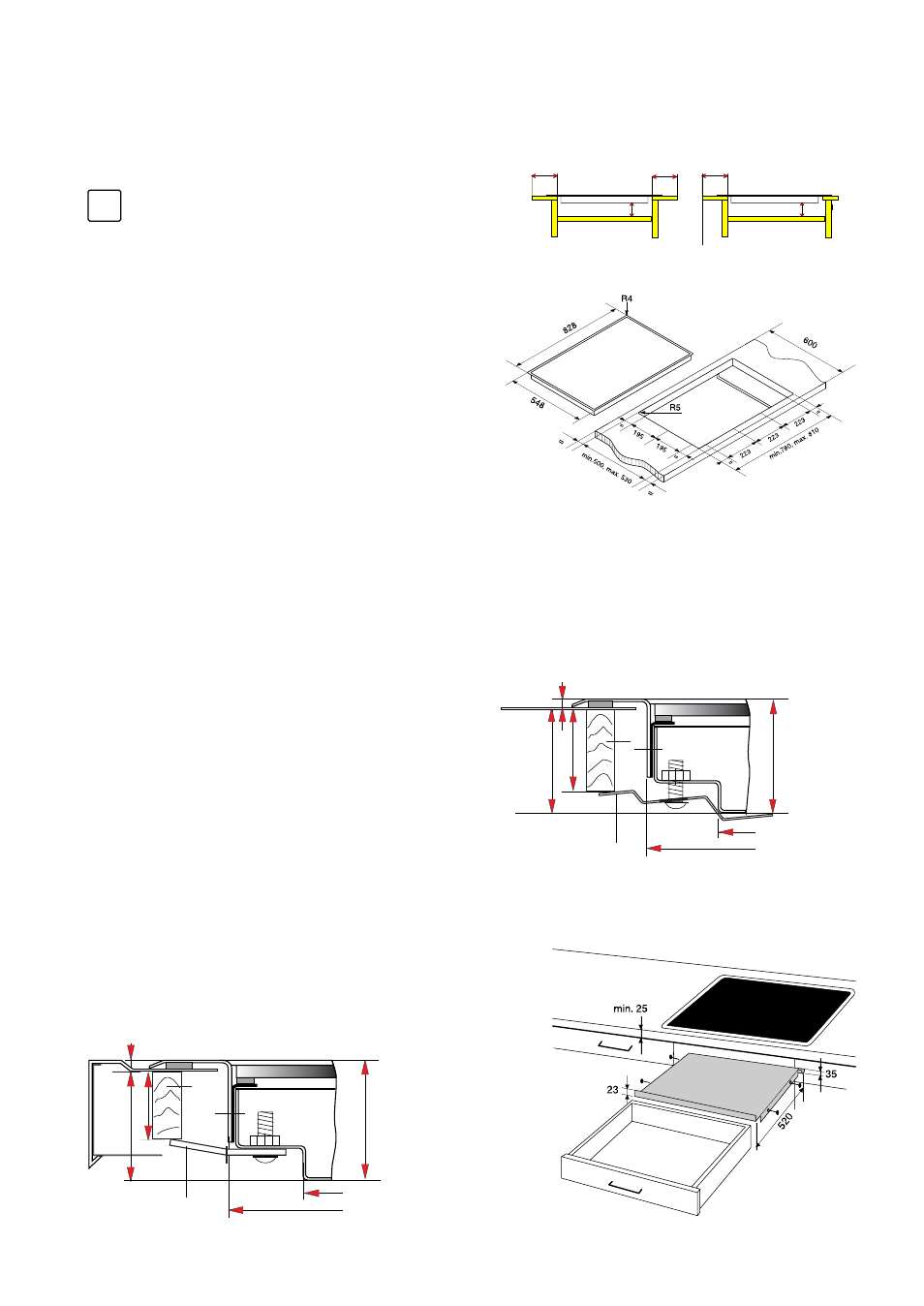

min. 50 mm min. 50 mm min. 50 mm
