Möglichkeiten des einbaus, Auf einem basismöbel mit tür, Auf einem basismöbel mit backofen – AEG ELECTROLUX 79553 G-M Benutzerhandbuch
Seite 12
25
Fig.10
FO 1013
480
30
591
380
140
FO 2043
Fig. 12
FO 0947
550 m in.
Fig. 11
Fig. 14
Fig. 13

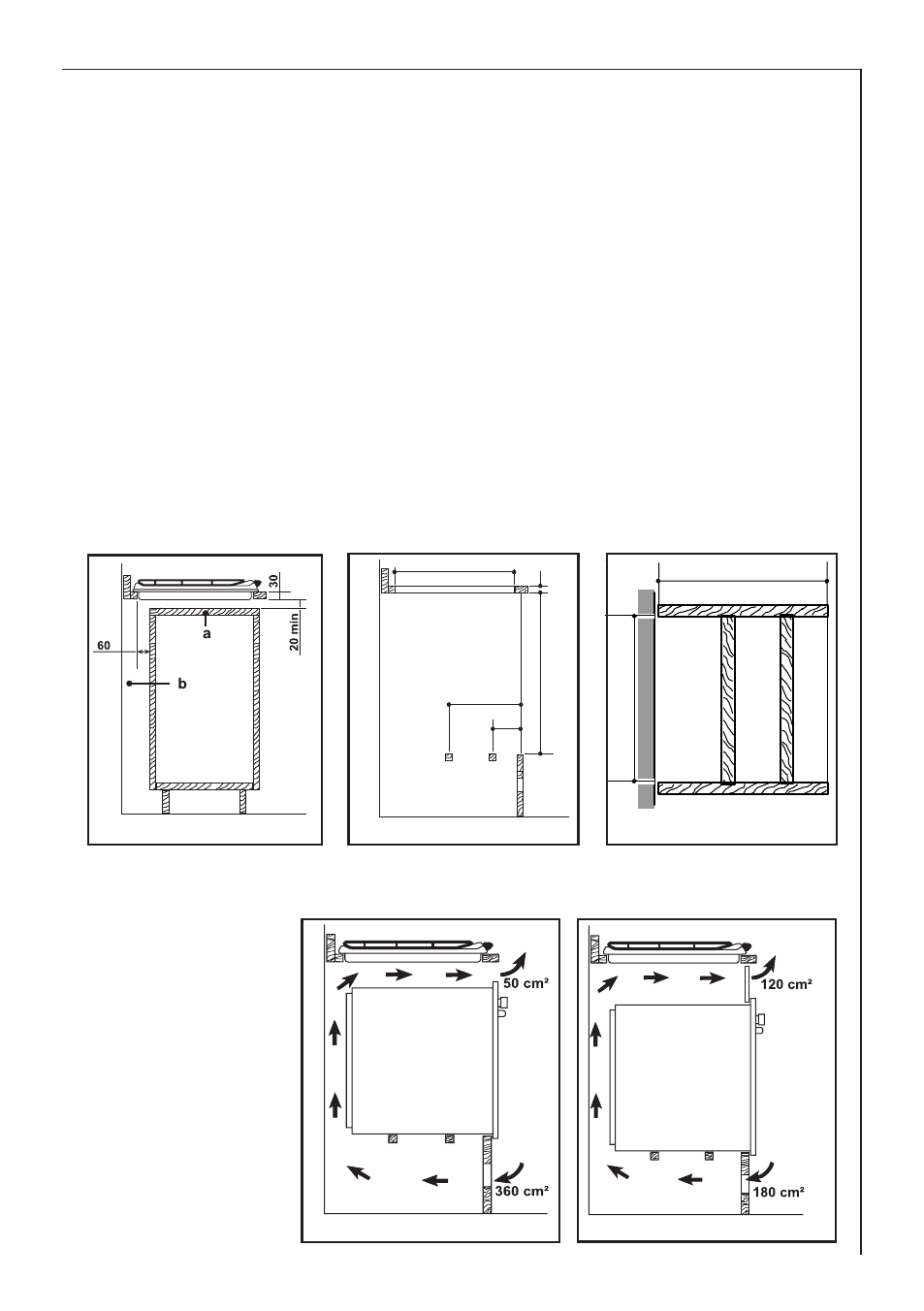

Möglichkeiten des Einbaus
Auf einem Basismöbel mit Tür
In der Konstruktion des Unterbaumöbels müssen geeignete Vorkehrungen getroffen sein, damit
mögliche Berührungen mit der Wanne der erhitzten Fläche während des Betriebs vermieden werden.
Die empfohlene Lösung zur Vermeidung dieses Problems ist in der Abbildung 10 dargestellt.
Die Platte unterhalb der Kochmulde muß leicht zu entfernen sein, damit das blockieren und Lösen
der Kochmulde durch den Kundendienst gewährleistet ist.
Auf einem Basismöbel mit Backofen
Die Einbaumaße sind den Figuren 11 und 12 zu entnehmen. Für die Belüftung sind zwei Halterung
vorzusehen. Die Figuren 13 und 14 zeigen zwei mögliche Lösungen. Die elektrischen Anschlüsse
des Ofens und der Kochmulde mUussen separat ausgeführt werden und zugänglich sein.
vollständige Bewegungsfreiheit zu ermöglichen.
a) Abnehmbare Platte im Möbel
b) Raum für eventuelle Anschlüsse
FO 2042
FO 2041
