VEGA Bypass 72 Bypass tube with VEGAFLEX level sensor - Handbuch (Seite 5)

1
2
B A
4
(1,056)
3
(0,793)
2
(0,528)
1
(0,264)
5
(1,321)
6
(1,585)
7
(1,849)
8
(2,113)
2500 (98 7 / 16
")
3000 (118 1 / 8
")
2000 (78 3 / 4
")
1500 (59 1 / 16
")
500 (19 5 / 8
")
1000 (39 3 / 8
")
0%
100%
0

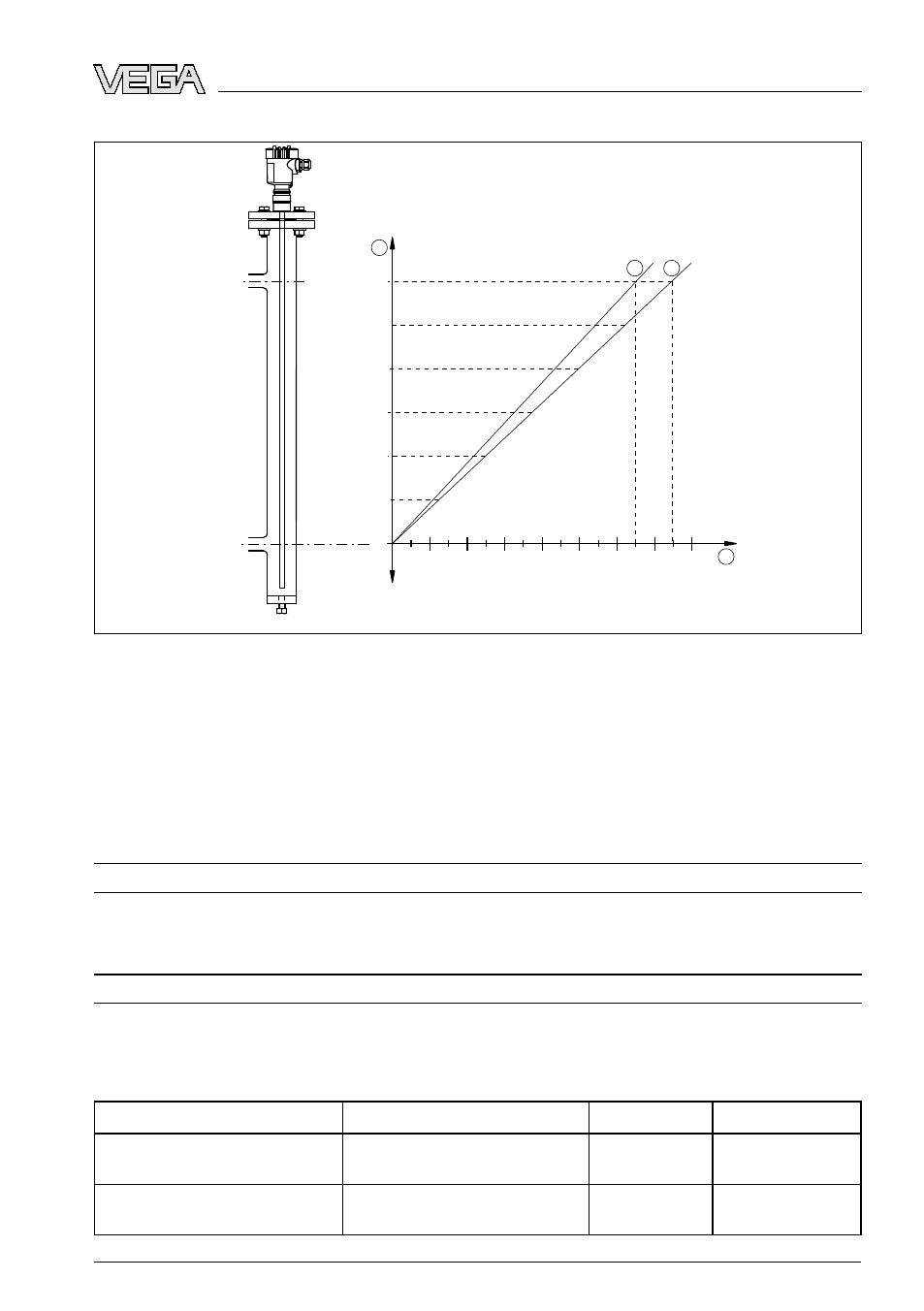

Abb. 2: Volumen des Bypassrohres
1
Rohrlänge in mm (in)
2 Volumen in L (US.liq.gal)
A Standardausführung
B Hochdruckausführung
Prozesstemperatur siehe Prozessanschluss Anschlussflansch (B,
C)
Prozessdruck siehe Prozessanschluss Anschlussflansch (B,
C)
Prozessanschluss - Messgeräteflansch (A)
DN 50 PN 40, Form C, DIN 2501
Flansch 2" 300 lb RF, ANSI B16.5
Prozessanschluss - Anschlussflansch oben/unten (B, C)
Prozessdruck in bar (psig) in Abhängigkeit von der Prozesstemperatur
Prozesstemperatur 150 °C (302 °F)
Flansche Prozessdruck Dichtung Wandstärke
Flansch DN 20 PN 40, Form C,
DIN 2501 12 bar (174 psig)/31 bar (450 psig) Klingersil 2 mm (0.079 in)
Flansch DN 25 PN 40, Form C,
DIN 2501 12 bar (174 psig)/31 bar (450 psig) Klingersil 2 mm (0.079 in)
Bypass 72 • mit VEGAFLEX-Füllstandmesssonde 5
3 Anhang
