11 Anhang
VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter
38295-DE-130516
Messgenauigkeit (nach DIN EN 60770-1)
Prozess-Referenzbedingungen nach DIN EN 61298-1
Ʋ Temperatur
+18 … +30 °C (+64 … +86 °F)
Ʋ Relative Luftfeuchte
45 … 75 %
Ʋ Luftdruck
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Einbau-Referenzbedingungen
Ʋ Mindestabstand zu Einbauten
> 200 mm (7.874 in)
Ʋ Reflektor
Ebener Plattenreflektor
Ʋ Störreflexionen
größtes Störsignal 20 dB kleiner als Nutzsignal
Messabweichung bei Flüssigkeiten
Siehe folgende Diagramme
1,0 m (3.28 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2
3

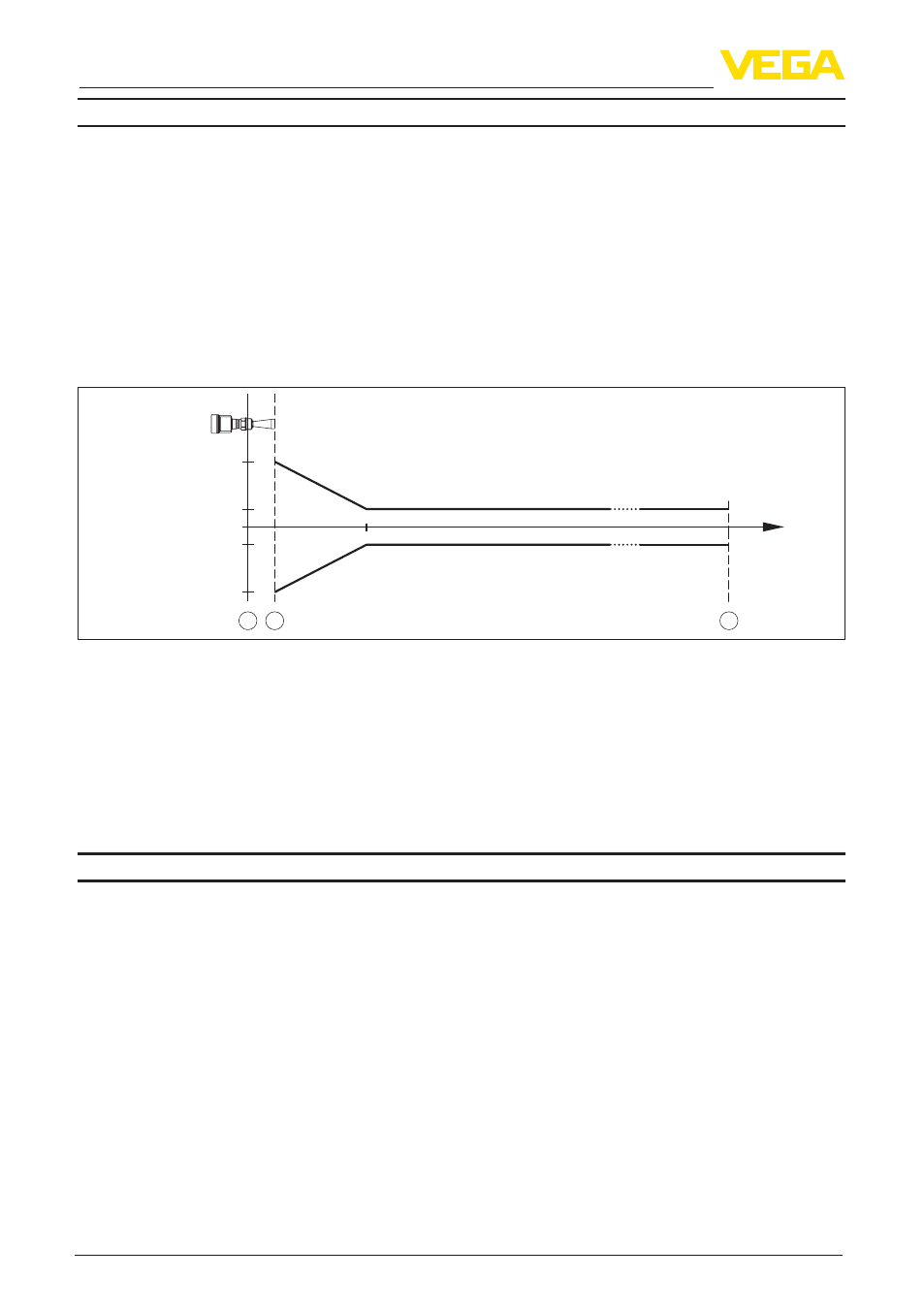

Abb. 49: Messabweichung unter Referenzbedingungen
1 Bezugsebene
2 Antennenrand
3 Empfohlener Messbereich
Reproduzierbarkeit
≤ ±1 mm
Messabweichung bei Schüttgütern
Die Werte sind stark anwendungsabhängig. Verbindliche
Angaben sind daher nicht möglich.
Messabweichung unter EMV-Einfluss
≤ ±30 mm
Einflussgrößen auf die Messgenauigkeit
Angaben gelten für den digitalen Messwert
Temperaturdrift - Digitalausgang
±3 mm/10 K bezogen auf den max. Messbereich bzw.
max. 10 mm
Zusätzliche Messabweichung durch
elektromagnetische Einstreuungen im
Rahmen der EN 61326
< ±50 mm
Angaben gelten zusätzlich für den Stromausgang
Temperaturdrift - Stromausgang
±0,03 %/10 K bezogen auf die 16 mA-Spanne bzw.
max. ±0,3 %
Abweichung am Stromausgang durch
Analog-Digital-Wandlung
< ±15 µA
Abweichung am Stromausgang durch
starke, hochfrequente elektromagneti-
sche Felder im Rahmen der EN 61326
< ±150 µA
