5 An die Spannungsversorgung anschließen
VEGABAR 87 • Slave-Sensor für elektronischen Differenzdruck
45053-DE-131009
5 6 7 8
4
2
1
Master

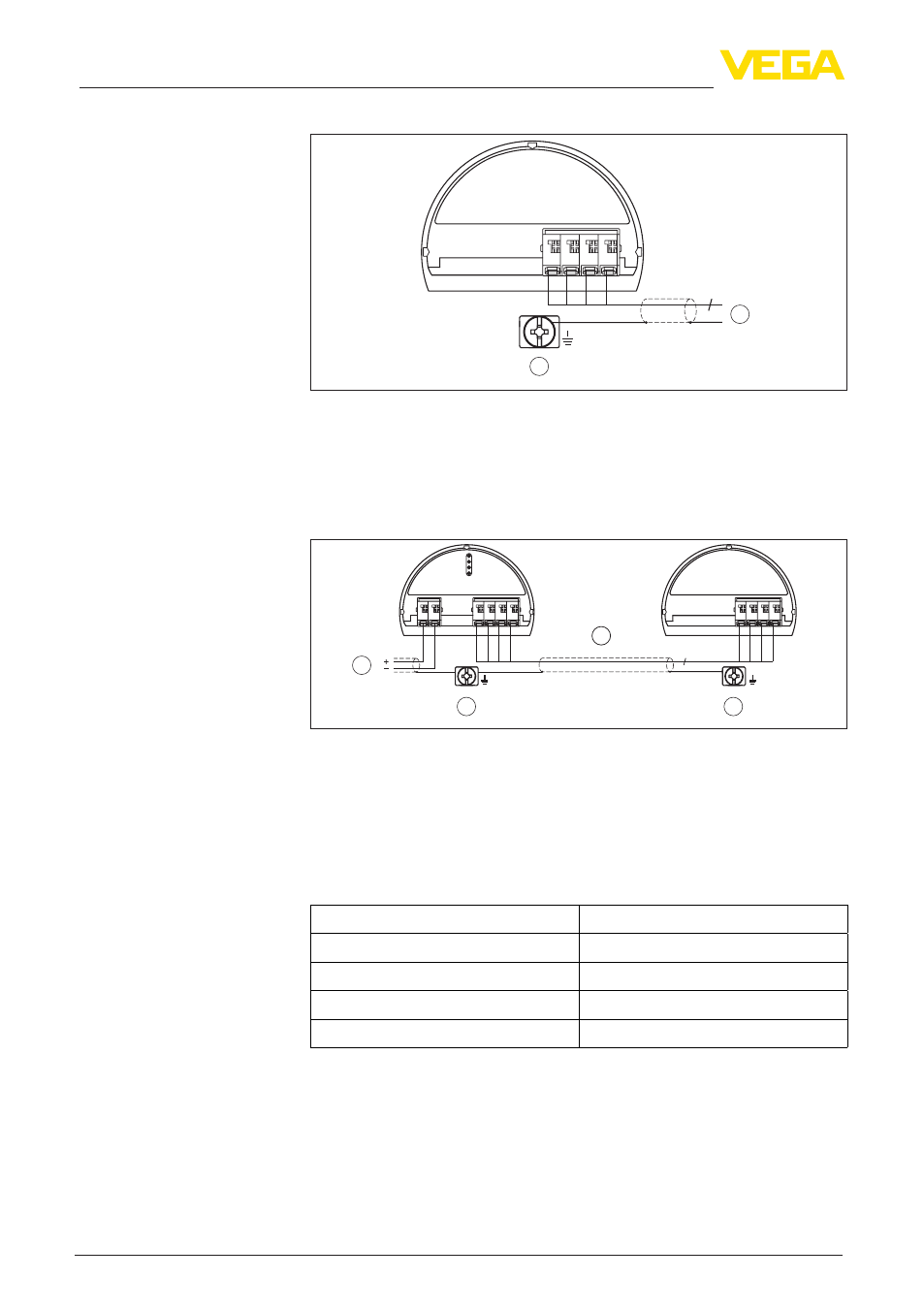

Abb. 18: Anschlussplan VEGABAR 87 Slave-Sensor
1 Zum Sensor
2 Erdungsklemme zum Anschluss des Kabelschirms 2)
5.5 Anschlussbeispiel
5 6 7 8
4
2
3
1
4
5 1 2 + ( ) (-) 6 7 8
4...20mA
Abb. 19: Anschlussbeispiel VEGABAR 87 Slave-Sensor
1 VEGABAR 87
2 VEGABAR 87 Slave-Sensor
3 Anschlusskabel
4 Versorgung- und Signalstromkreis VEGABAR 87
Die Verbindung zwischen dem VEGABAR 87 und dem VEGABAR 87
Slave-Sensor erfolgt über ein Standardkabel gemäß Tabelle:
VEGABAR 87 Slave-Sensor
Klemme 5 Klemme 5
Klemme 6 Klemme 6
Klemme 7 Klemme 7
Klemme 8 Klemme 8
Elektronik- und An-
schlussraum
Anschlussbeispiel Slave-
Sensor
2) Schirm hier anschließen, Erdungsklemme außen am Gehäuse nach Vor-
schrift erden. Die beiden Klemmen sind galvanisch verbunden.
