1.2 Motherboard-Übersicht

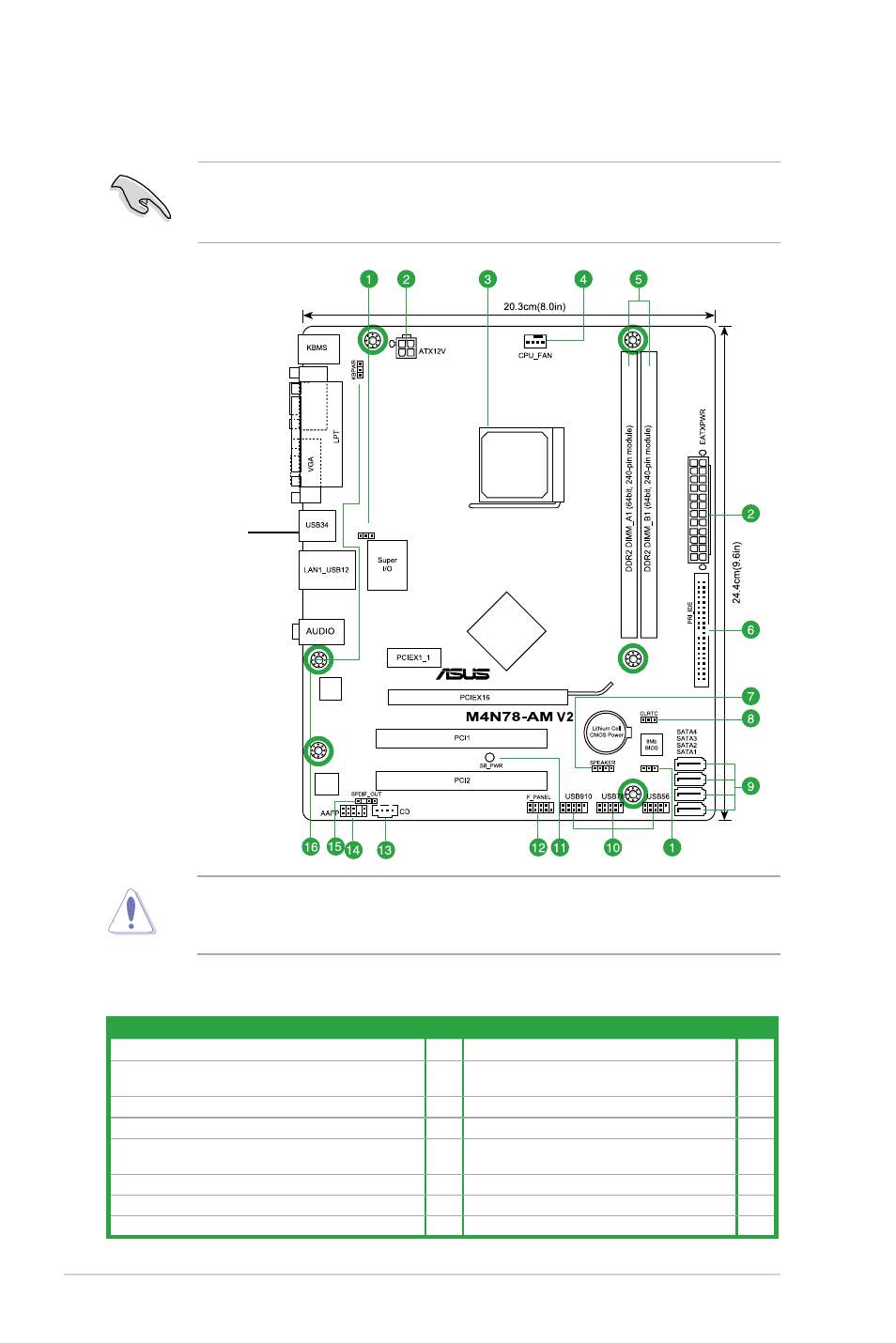

1.2.1 Motherboard-Layout
Vergewissern Sie sich, dass Sie das Motherboard in der richtigen Ausrichtung in
das Gehäuse eingebaut haben. Die Kante mit den externen Anschlüssen muss
zur Rückseite des Gehäuses zeigen.
Stecken Sie sechs Schrauben in die entsprechend mit den roten Kreisen
markierten Löcher, um das Motherboard am Gehäuse festzuschrauben. Ziehen
Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden.
1.2.2 Layout-Inhalt
Anschlüsse/Jumper/Steckplätze Seite Anschlüsse/Jumper/Steckplätze Seite
1. USB-Gerät-Weckfunktion (3-pol. USBPW1-4, USBPW5-10) 1-7 9. Serial ATA-Anschlüsse (7-pol. SATA1/2/3/4) 1-10
2. ATX-Netzanschlüsse (24-pol EATXPWR, 4-pin ATX12V) 1-13 10. USB -Anschlüsse (10-1 pol USB56, USB78,
USB910)
1-12
3. AM2+ CPU -Sockel 1-3 11. Standby-Betriebsanzeige-LED (SB_PWR) 1-1
4. CPU-Lüfteranschluss (4-pol. CPU_FAN) 1-12 12. Systemtafelanschluss (10-1 pol F_PANEL) 1-13
5. DDR2 DIMM-Steckplätze 1-3 13. Audio-Anschluss für das optische Laufwerk
(4-pol. CD)
1-11
6. IDE -Anschluss (40-1 pol PRI_IDE) 1-11 14. Fronttafel-Audio-Anschluss (10-1 pol. AAFP) 1-10
7. Anschluss für internen Lautspreche (4-pin SPEAKER) 1-9 15. Digitaler Audio-Anschluss (4-1 pol. SPDIF_OUT) 1-14
8. RTC RAM löschen (3-pol. CLRTC) 1-7 16. Tastaturstrom (3-pol. KBPWR) 1-8
Diese Seite in
Richtung
Rückseite des
Computergehäuses
platzieren
COM1
B5071A
2KFBG
SOCKET AM2+
NVIDIA ®
GeForce 8200
VIA
VT1708S
USBPW1-4
USBPW5-10
