ASUS A8R32-MVP DELUXE 2-29

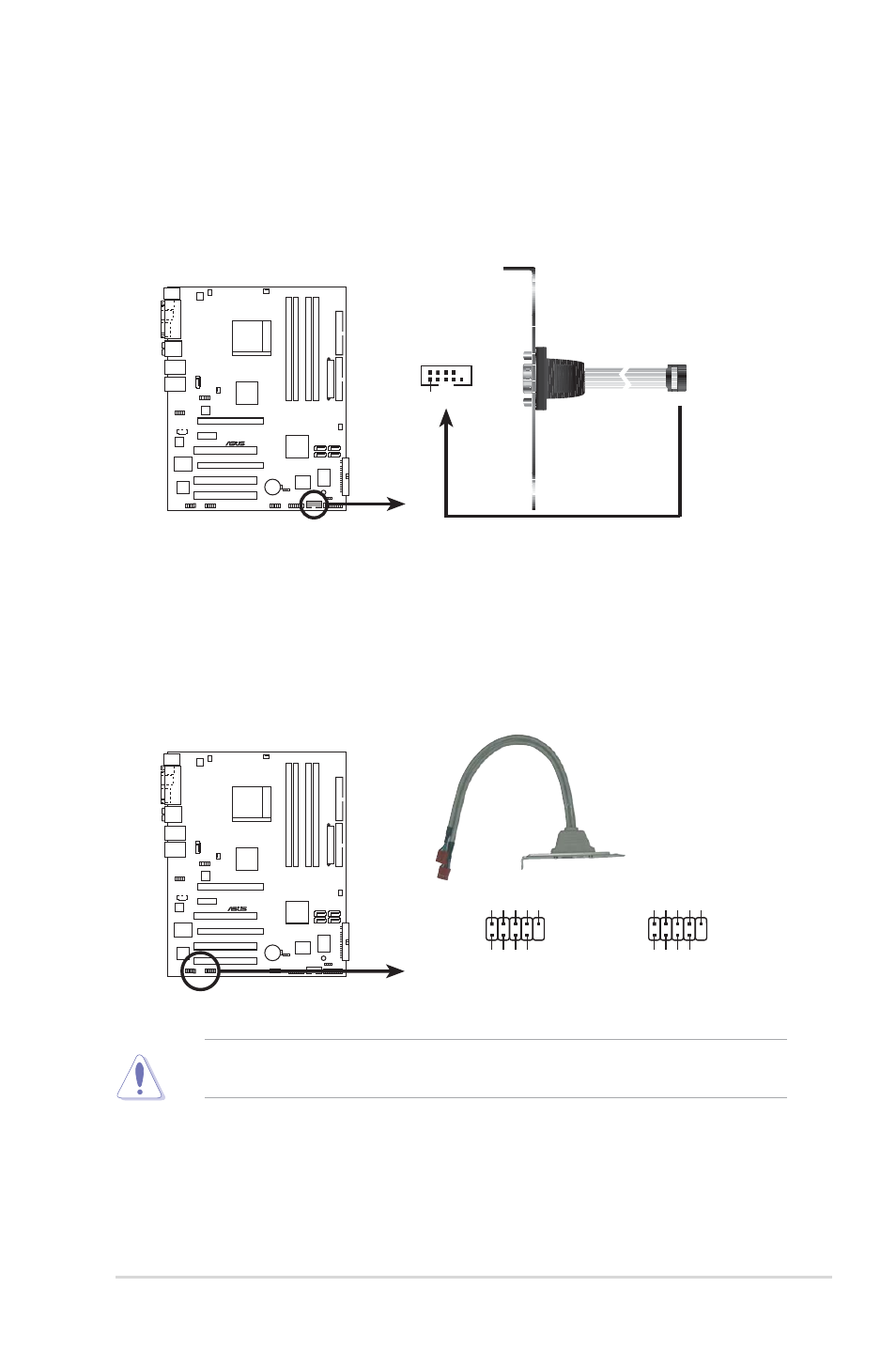

9. Serieller Port-Anschluss (10-1 pol. COM1)
Dieser Anschluss ist für einen seriellen COM-Port vorgesehen.
Verbinden Sie das serielle Port-Modul-Kabel mit diesem Anschluss und
installieren Sie dann das Modul in einer Steckplatzaussparung an der
Rückseite des Gerätes.
A8R32-MVP DELUXE
®
A8R32-MVP DELUXE COM-Port-Anschluss
PIN 1
COM1
Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394a-Anschluss,
sonst wird das Motherboard beschädigt!
10. IEEE 1394a-Anschluss (10-1 pol. IE1394_1; 10-1 pol. IE1394_2)
Dieser Anschluss ist für einen IEEE 1394a-Port vorgesehen. Verbinden
Sie das IEEE 1394a-Modul-Kabel mit diesem Anschluss und installieren
dann das Modul in einer Steckplatzöffnung an der Rückseite des
Gehäuses.
A8R32-MVP DELUXE
®
A8R32-MVP DELUXE IEEE 1394-Anschlüsse
IE1394_2
1
TP
A2-
GND TPB2- +12V GND
TP
A2+
GND
TPB2+
+12V
IE1394_1
1
TP
A2-
GND TPB2- +12V GND
TP
A2+
GND
TPB2+
+12V
