1-28 Kapitel 1: Produkteinführung
1. Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel
auf. Verbinden Sie ein Ende des Kabels mit diesem Anschluss und
dann das andere Ende mit dem Signalanschluss an der Rückseite des
Diskettenlaufwerks.
Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei
Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu vermeiden.
1.10.2 Interne Anschlüsse
P5N-EMHDM
I
R

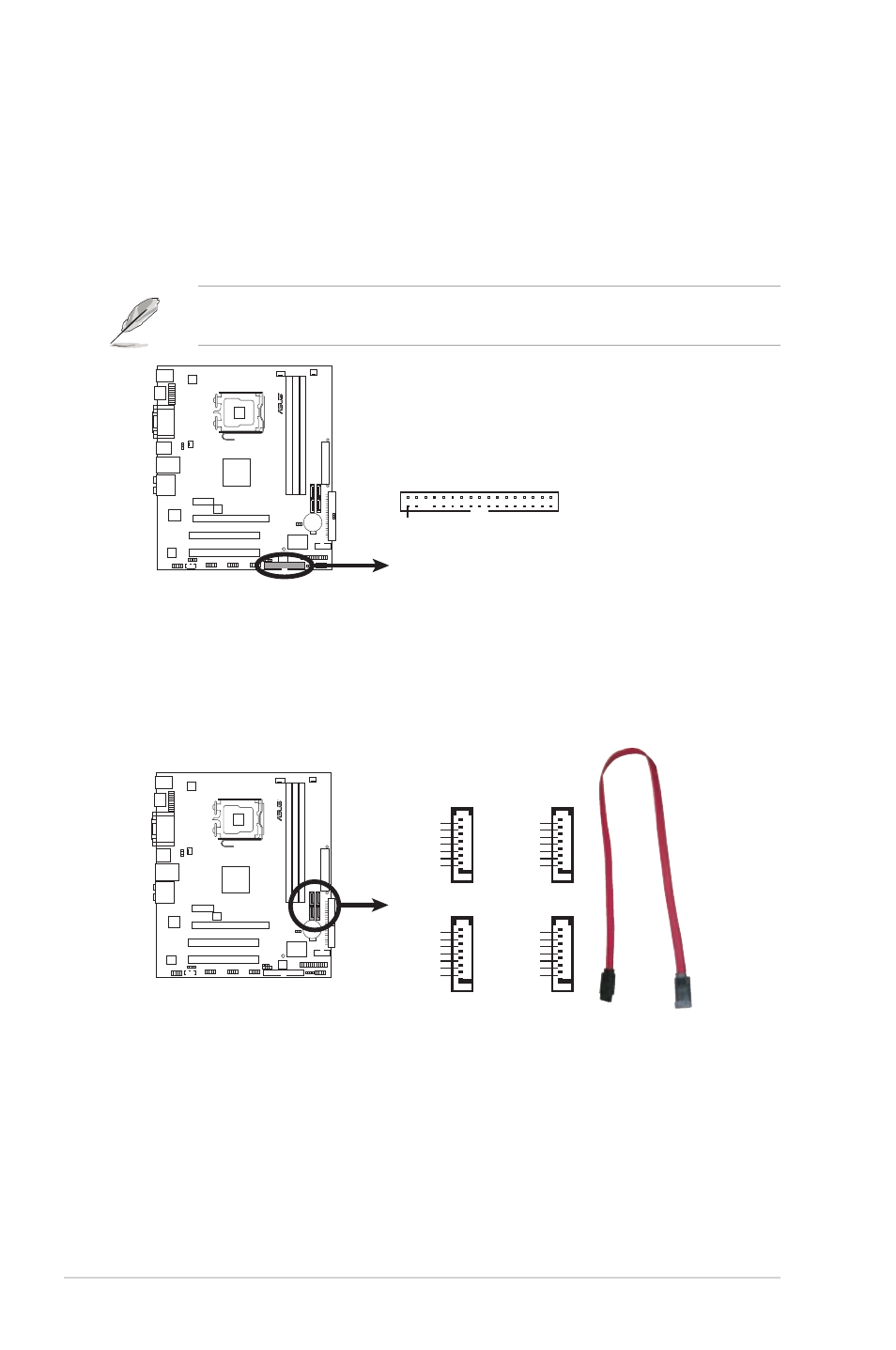

P5N-EM HDMI Diskettenlaufwerksanschluss
HINWEIS: Richten Sie die rote Markierung
des Flachbandkabels auf PIN 1 aus.
PIN 1
FLOPPY
P5N-EMHDM
I
R
P5N-EM HDMI SATA-Anschlüsse
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXP2
RSATA_RXN2
GND
SATA2
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
GND
SATA1
GND
RSATA_TXP3
RSATA_TXN3
GND
RSATA_RXP3
RSATA_RXN3
GND
SATA3
GND
RSATA_TXP4
RSATA_TXN4
GND
RSATA_RXP4
RSATA_RXN4
GND
SATA4
3. IDE-Anschluss (40-1 pol. PRI_IDE) IDE-Anschluss (40-1 pol. PRI_IDE) PRI_IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA 133 / 100 / 66 / 33- Ultra DMA 133 / 100 / 66 / 33--
Signalkabel auf. Jedes Ultra DMA 133/100/66/33-Signalkabel hat drei Ultra DMA 133/100/66/33-Signalkabel hat drei -Signalkabel hat drei
Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss
mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den
folgenden Modi, um das Gerät zu konfigurieren.
2. Serial ATA-Anschlüsse (7-pol. SATA1, SATA2, SATA3, SATA4) Serial ATA-Anschlüsse (7-pol. SATA1, SATA2, SATA3, SATA4) SATA1, SATA2, SATA3, SATA4)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-
Festplatten vorgesehen.
