Kapitel 2
2.5.4
PCI-Steckplätze
Die PCI-Steckplätze unterstützen PCI-Karten wie LAN-Karten, SCSI-Karten, USB-Karten und
andere Karten, die mit PCI-Spezifikationen übereinstimmen. Die Position der Steckplätze
wird in der folgenden Abbildung gezeigt.
2.5.5
Vier PCI Express 2.0 x16-Steckplätze
Dieses Motherboard unterstützt vier ATI CrossFireX™ PCI Express x16-Grafikkarten, die die
PCI Express-Spezifikationen erfüllen. Mit vier installierten Grafikkarten ist das Motherboard
zu einer Quad-Anzeige fähig. In der folgenden Abbildung sehen Sie die Lage der Steckplätze.
Bevor Sie im PCI Express x 16_4-Steckplatz eine Grafikkarte installieren, empfehlen wir
Ihnen, dass Sie zuerst die notwendigen Kabel mit den Steckern neben dem Steckplatz
verbinden.

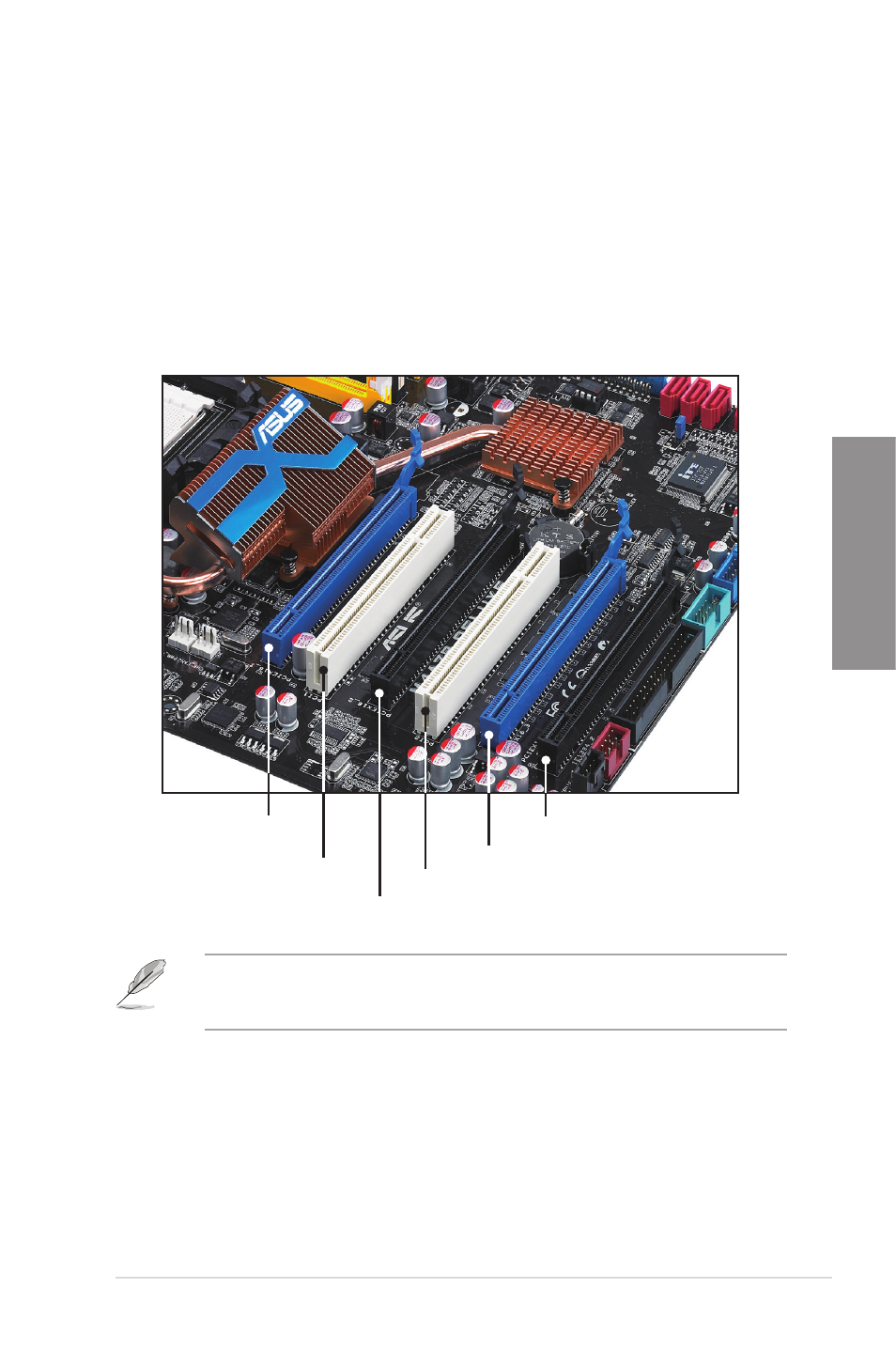

PCI -Steckplatz
PCI Express x 16_2-Steckplatz (schwarz, max. x8)
Primärer PCI Express x16_3-Steckplatz (blau, max. x16)
PCI Express x 16_4-Steckplatz (schwarz, max. x8)
PCI -Steckplatz
Primärer PCI Express x16_1-
Steckplatz (blau, max. x16)
