1-26 Kapitel 1: Produkteinführung
Die System-Bedienfeldanschlüsse sind mit Farben gekennzeichnet, um
eine einfache und richtige Verbindung sicherzustellen. Einzelheiten hierzu
entnehmen Sie bitte den Anschlussbeschreibungen.
8. Systemtafelanschluss (20-1 pol. PANEL)
Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen.
• Systemstrom-LED (Grün 3-pol. PLED)
Dieser 3-pol. Anschluss wird mit der System-Strom-LED verbunden.
Die System-Strom-LED leuchtet, wenn Sie das System einschalten. Sie
blinkt, wenn sich das System im Energiesparmodus befi ndet.
• Systemlautsprecher (Orange 4-pol. SPEAKER)
Dieser 4-pol. Anschluss wird mit dem am Gehäuse befestigten
System-Lautsprecher verbunden. Über diesen Lautsprecher hören Sie
Systemsignale und Warntöne.
• Reset-Schalter (Blau 2-pol. RESET)
Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse
befestigten Reset-Schalter, um das System ohne Ausschalten neu zu
starten.
• ATX-Stromschalter/Soft-Aus-Schalter (Hellgrün 2-pol. PWRSW )
Dieser Anschluss wird mit dem Systemstromschalter verbunden.
Durch Drücken des Netzschalters wird das System eingeschaltet oder
wechselt das System in den Energiesparmodus oder Soft-Aus-Modus, je
nach den Einstellungen im BIOS. Ist das System eingeschaltet und halten
Sie den Netzschalter länger als 4 Sekunden gedrückt, wird das System
ausgeschaltet.
• Festplattenaktivitäts-LED (Rot 2-pol. IDE_LED)
Dieser 2-pol. Anschluss wird mit der HDD Aktivitäts-LED verbunden. Die
IDE LED leuchtet auf oder blinkt, wenn Daten auf der Festplatte gelesen
oder auf die Festplatte geschrieben werden.
K8V -XE
R

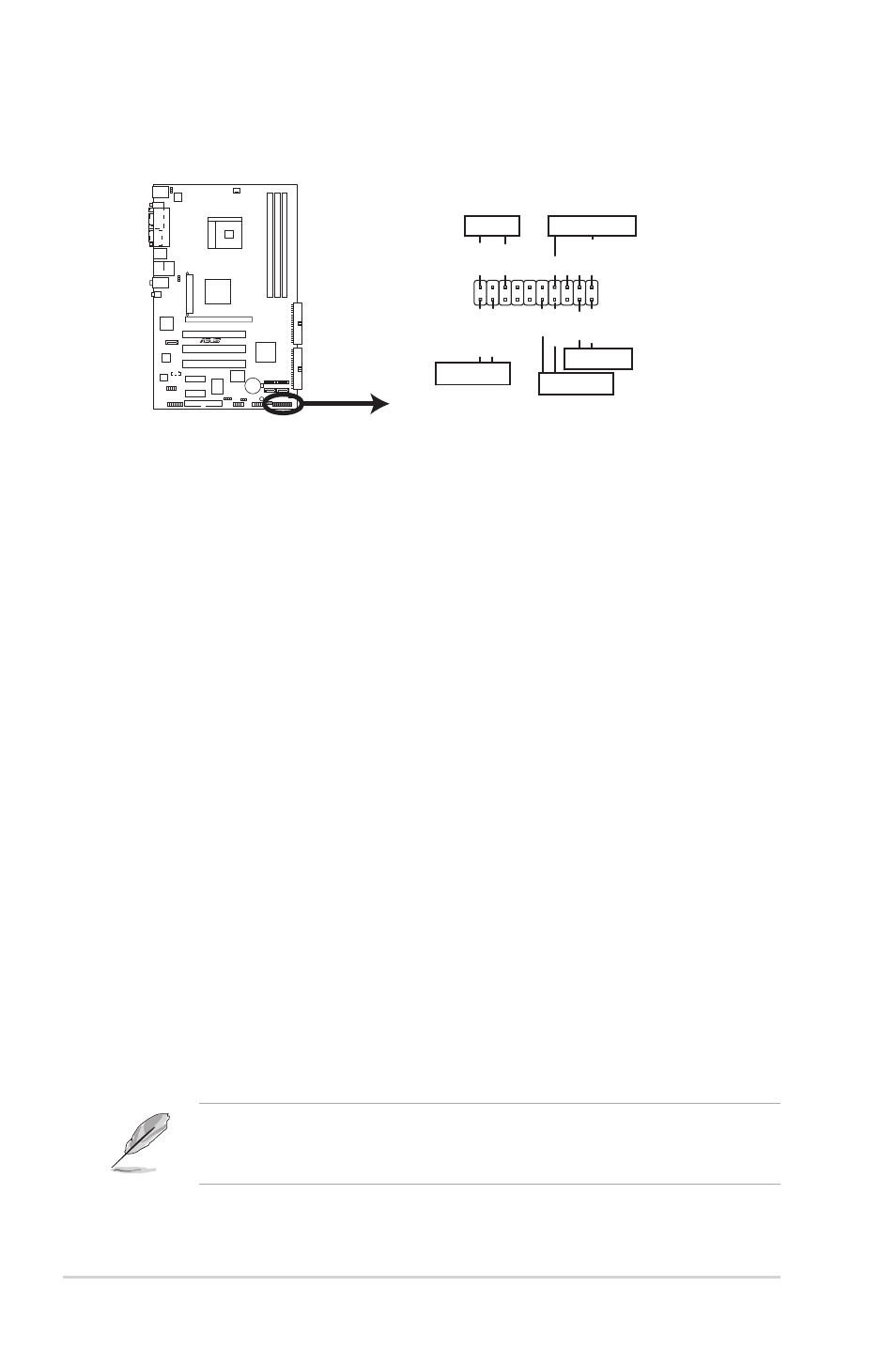

K8V-XE Systemtafelanschluss
* Benötigt ein ATX-Netzteil.
PLED-
PWR
+5V Speaker
PLED
Ground
RESET
Ground
Reset
Ground Ground PLED+
IDE_LED- IDE_LED+
IDE_LED
SPEAKER
PWRSW
PANEL
