ASUS P5Q SE Plus 1-11

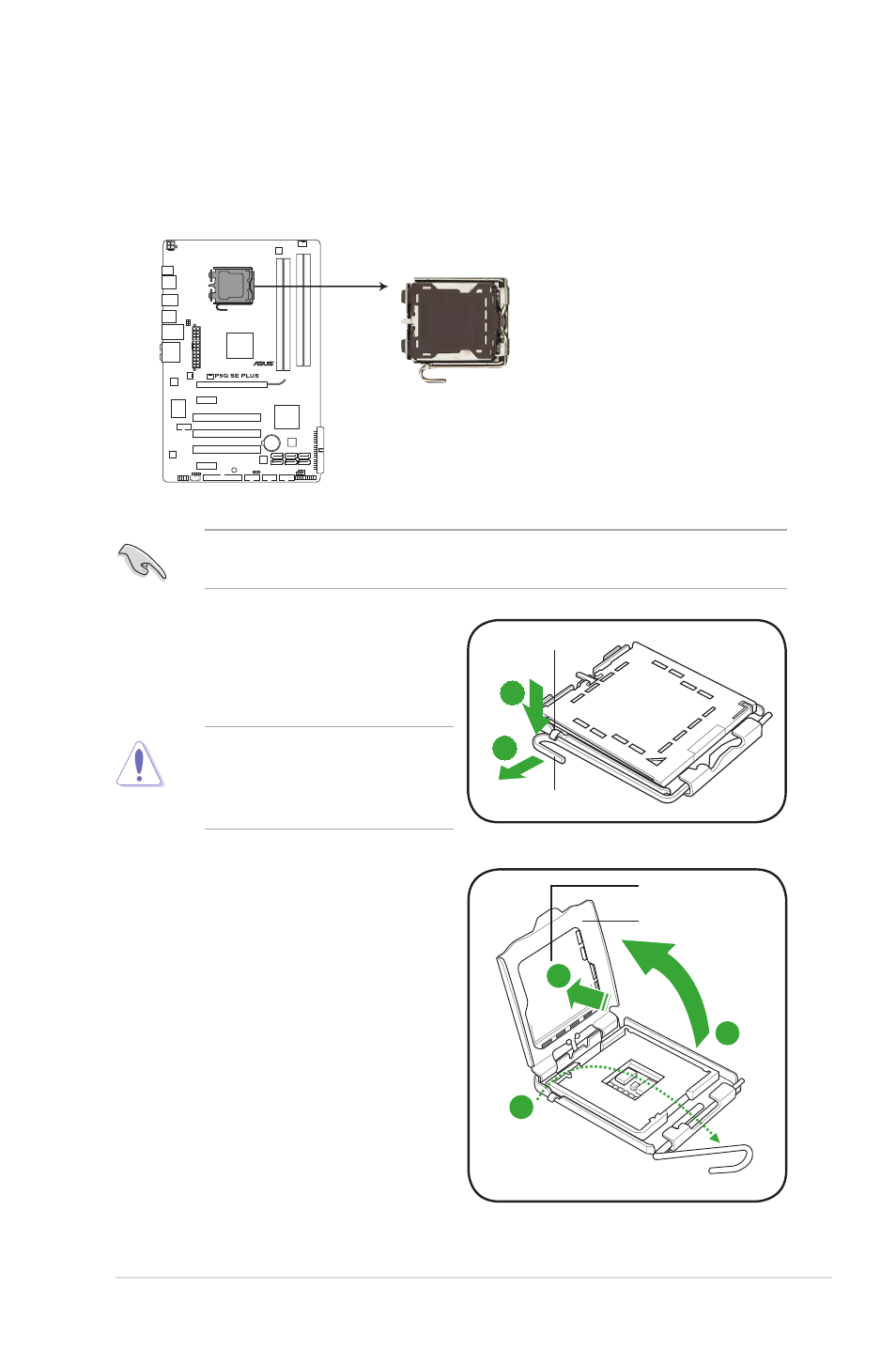

P5Q SE PLUS CPU-Sockel 775
Stellen Sie vor der Installation der CPU sicher, dass die Sockelbox zu Ihnen zeigt
und der Arretierhebel an Ihrer linken Seite liegt.
3. Heben Sie den Arretierhebel in
Pfeilrichtung bis zu einem Winkel
von 135 Grad an.
4. Heben Sie die Deckplatte mit dem
Daumen und dem Zeigefinger bis zu
einem Winkel von 100 Grad an (4A).
Drücken Sie die PnP-Abdeckung
von der Deckplattenaussparung, um
sie zu entfernen (4B).
2. Drücken Sie den Arretierhebel mit
Ihrem Daumen (A) und schieben
ihn nach links (B), bis er von dem
Halteriegel losgelassen wird.
Um Schäden an den Sockelpolen
zu vermeiden, entfernen Sie bitte
die PnP-Abdeckung nicht vor
dem Beginn der CPU-Installation.
1.6.1 Installieren der CPU
So installieren Sie eine CPU.
1. Suchen Sie den CPU-Sockel am Motherboard.
A
B
Arretierhebel
Halteriegel
PnP-Abdeckung
4A
4B
3
Deckplatte
