Seite 17
1.5.3

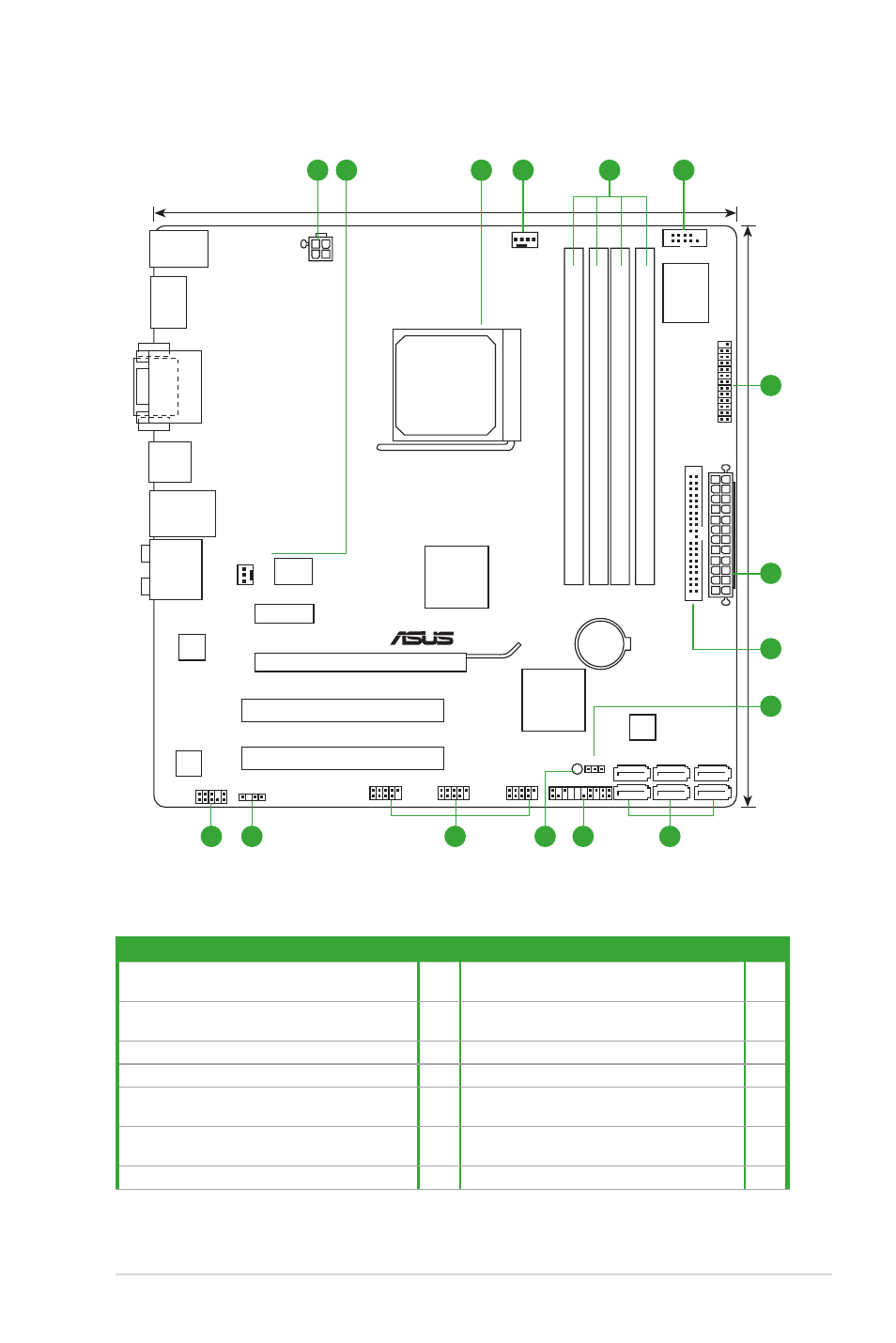

Motherboard-Layout
1.5.4
Layoutbeschreibung
Anschlüsse/Jumper/Steckplätze/LED
Seite
Anschlüsse/Jumper/Steckplätze/LED
Seite
1. ATX-Stromanschluss (24-pol. EATXPWR, 4-pol.
ATX12V)
1-23 8. RTC RAM löschen (3-pol. CLRTC)
1-18
2. CPU-, Netzteil- und Gehäuselüfteranschlüsse
(4-pol. CPU_FAN und 3-pol. CHA_FAN)
1-29 9. Serial SATA -Anschlüsse (7-pol. SATA1,
SATA2, SATA3, SATA4, SATA5 und SATA6)
1-25
3. AMD CPU-Sockel
1-8
10. Systemtafelanschluss (20-8 pol. PANEL)
1-26
4. DDR3 DIMM-Steckplätze
1-11 11. Onboard LED
1-5
5. Serieller Anschluss (10-1-pol. COM1)
1-29 12. USB-Anschlüsse (10-1 pol. USB78, USB910,
USB1112)
1-27
6. LPT-Anschluss (26-1-pol. LPT)
1-27 13 Digitaler Audioanschluss (4-1 pol. SPDIF_
OUT)
1-22
7. IDE-Anschlüsse (40-1 pol. PRI_IDE)
1-24 14. Fronttafel-Audio-Anschluss (10-pol. AAFP)
1-28
M4A78LT-M
PCIEX16
PCIEX1_1
PCI1
PCI2
PRI_IDE
USB910
USB1112
USB78
AAFP
SPDIF_OUT
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112L
KB_USB56
SPDIFO_
HDMI
8Mb
BIOS
SB_PWR
CLRTC
24.4cm(9.6in)
24.4cm(9.6in)
SOCKET AM3
DDR3 DIMM_A2 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA4
SATA5
SATA3
SATA6
AUDIO
LAN1_USB12
USB34
CHA_FAN
COM1
DVI_VG
A
LPT
PANEL
AMD
®
780L
AMD
®
SB710
Clock Gen
2
3
2
4
6
1
5
9
12
10
11
13
14
1
8
7
ASUS M4A78LT-M
1-7
