1-32 Kapitel 1: Produkteinführung
7. ATX-Stromanschlüsse (24-pol. EATXPWR, 4-pol. ATX12V)
Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen.
Sie sind so aufgebaut, dass sie mit den Steckern in nur einer Richtung
zusammenzupassen. Drücken Sie den Stecker in der korrekten Ausrichtung
fest auf den Anschluss, bis er komplett eingerastet ist.
• Vergessen Sie nicht, den 4-pol. ATX +12V-Stromstecker anzuschließen.
Andernfalls lässt sich das System nicht starten.
• Benutzen Sie für dieses Motherboard ein Netzteil mit einer Mindestleistung
von 300W. Es wird empfohlen, ein Netzteil mit höherer Ausgangsleistung zu
verwenden, wenn Sie ein System mit mehreren stromverbrauch-intensiven
Geräten einrichten. Wenn nicht genügend Leistung vorhanden ist, kann das
System instabil oder möglicherweise gar nicht erst gestartet werden.
®
P5VD2-VM SE

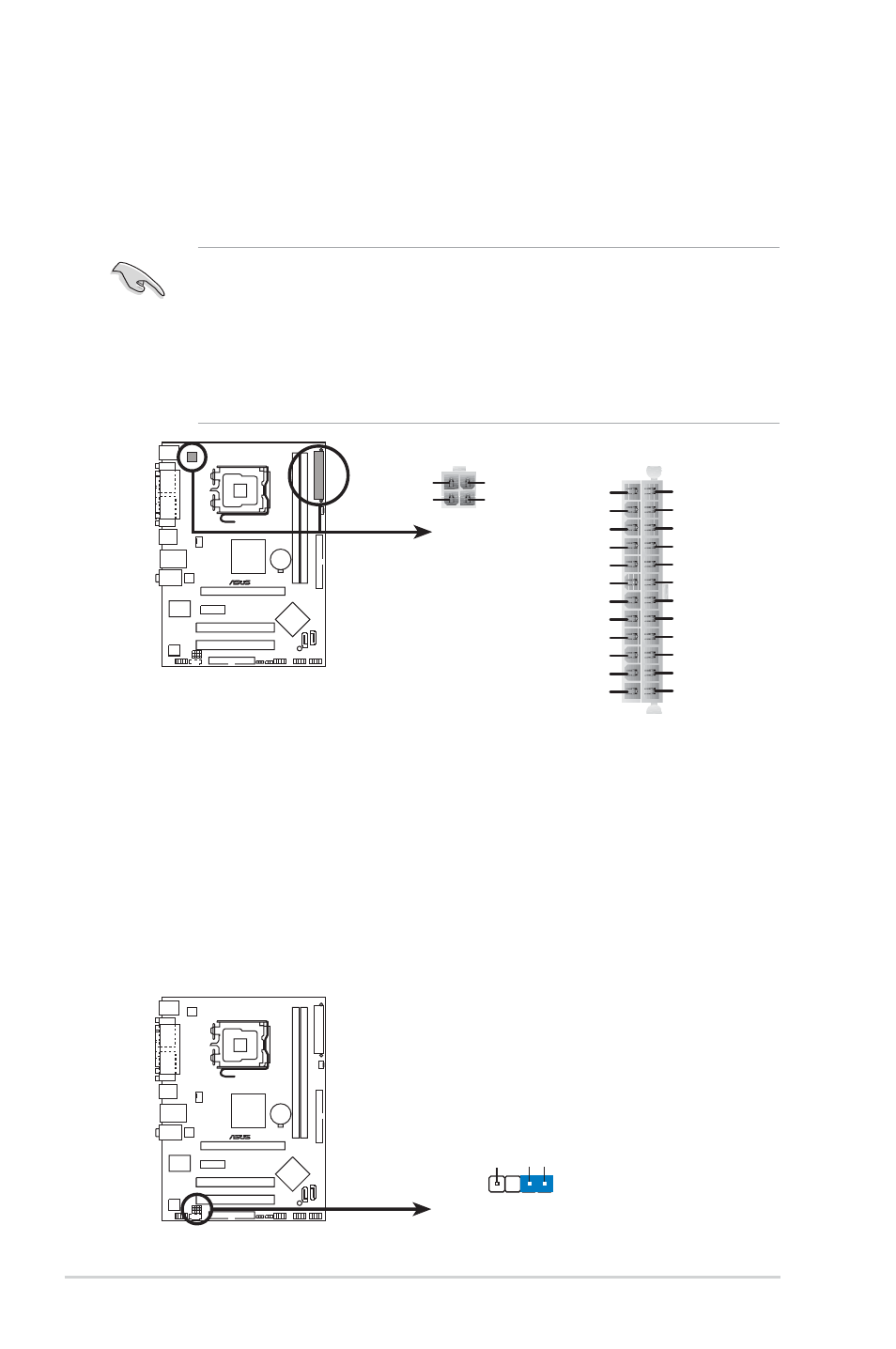

P5VD2-VM SE ATX Stromanschlüsse
EATXPWR ATX12V
+12V DC
GND +12V DC
GND
+3 Volt
+3 Volt
Erde
+5 Volt
+5 Volt
Erde
Erde
Power O K
+5V Standby
+12 Volt
-5 Volt
+5 Volt
+3 Volt
-12 Volt
Erde
Erde
Erde
PSON#
Erde
+5 Volt
+12 Volt
+3 Volt
+5 Volt
Erde
8. Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Dieser Anschluss wird mit einem Einbruchserkennungssensor oder -schalter,
der am Gehäuse befestigt wird, verbunden. Verbinden Sie ein Ende des
Gehäuseeinbruchssensor- oder -schalterkabels mit diesem Anschluss. Beim
Entfernen eines Gehäuseteils aktiviert sich der Sensor bzw. Schalter und
sendet ein Hochpegel-Warnsignal zu diesem Anschluss. Das Signal wird als
Gehäuseeinbruchsereignis registriert.
Die mit “Gehäusesignal” und “Erde” markierten Stifte sind in der
Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen.
Entfernen Sie die Jumpersteckbrücke nur von den Stiften, wenn Sie die
Funktion zur Gehäuseeinbruchserkennung verwenden möchten.
®
P5VD2-VM SE
P5VD2-VM SE Gehäuseeinbruchsanschluss
CHASSIS
+5VSB_MB Chassis
Signal
GND
(Standard
