1.10 Anschlüsse
Dieser Abschnitt beschreibt und zeigt die internen Anschlüsse am Motherboard
sowie Anschlüsse für die Rücktafel an.

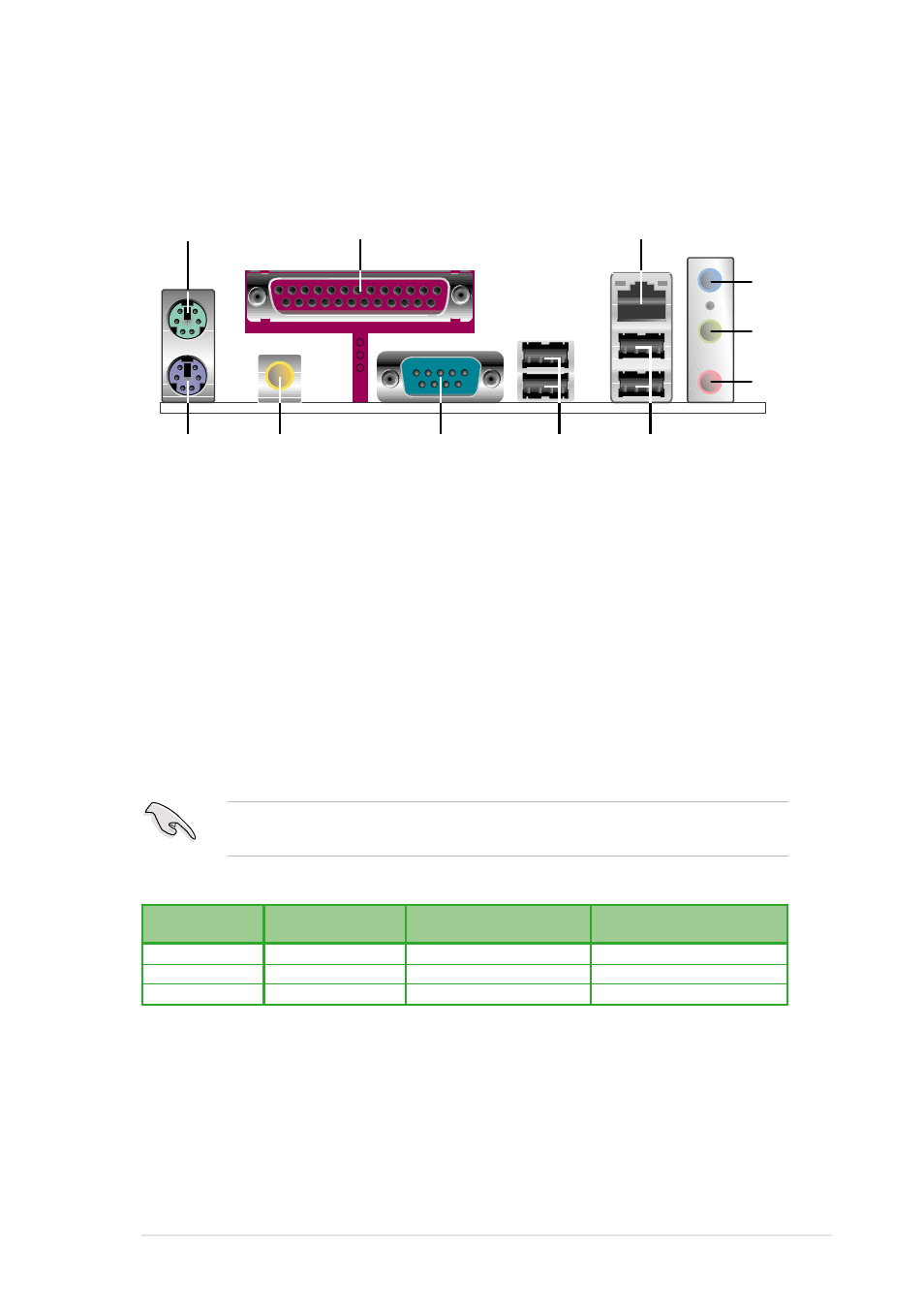

1.10.1 Rücktafelanschlüsse
1. PS/2 -Mausanschluss. Der grüne 6-pol. Anschluss ist für eine PS/2-Maus vorgesehen.
2. Parallele Schnittstelle. Dieser 25-pol. Anschluss kann einen parallelen
Drucker, einen Scanner oder andere Geräte aufnehmen.
3. RJ-45 port. Dieser Anschluss erlaubt eine Verbindung mit einem Local Area
Network (LAN) über einen Netzwerkhub.
4. Line In-Buchse. Die Line In (hellblau)-Buchse nimmt ein
Kassettenwiedergabegerät oder andere Audioquellen auf. Im 6-Kanal-Modus
funktioniert dieser Anschluss als Bass/Mitte.
5. Line Out-Buchse. Die Line Out (gelb)-Buchse nimmt einen Kopfhörer oder
einen Lautsprecher auf. Im 6-Kanal-Modus funktioniert dieser Anschluss als
Frontlautsprecherausgang.
6. Mikrofonbuchse. Die Mic (rosa)-Buchse nimmt ein Mikrofon auf. Im 6-Kanal-
Modus funktioniert dieser Anschluss als hinterer Lautsprecherausgang.
Die Funktionen der Line Out-, Line In- und Mikrofonanschlüsse ändern sich, wenn Sie
die 6-Kanal-Audiokonfiguration wie in der folgenden Tabelle angezeigt auswählen.
Audio 2-, 4-, oder 6-Kanalkonfiguration
Kopfhörer/
2-Lautsprecher
4-Lautsprecher 6-Lautsprecher
Hellblau Line In Line In Bass/Mitte
Gelb Line Out Front-Lautsprecher Front-Lautsprecher
Rosa Mic In Hintere Lautsprecher Hintere Lautsprecher
7. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
8. USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
9. Serieller Anschluss. Dieser 9-Pin COM1-Port ist für serielle Geräte.
10. S/PDIF-Ausgang. Dieser Anschluss nimmt ein externes Audioausgabegerät auf.
11. PS/2 -Tastaturanschluss. Dieser lila 6-pol. Anschluss ist für eine PS/2-
Tastatur vorgesehen.
