Asus P5KPL SE Benutzerhandbuch
Seite 40
1-28
Kapitel 1: Produkteinführung

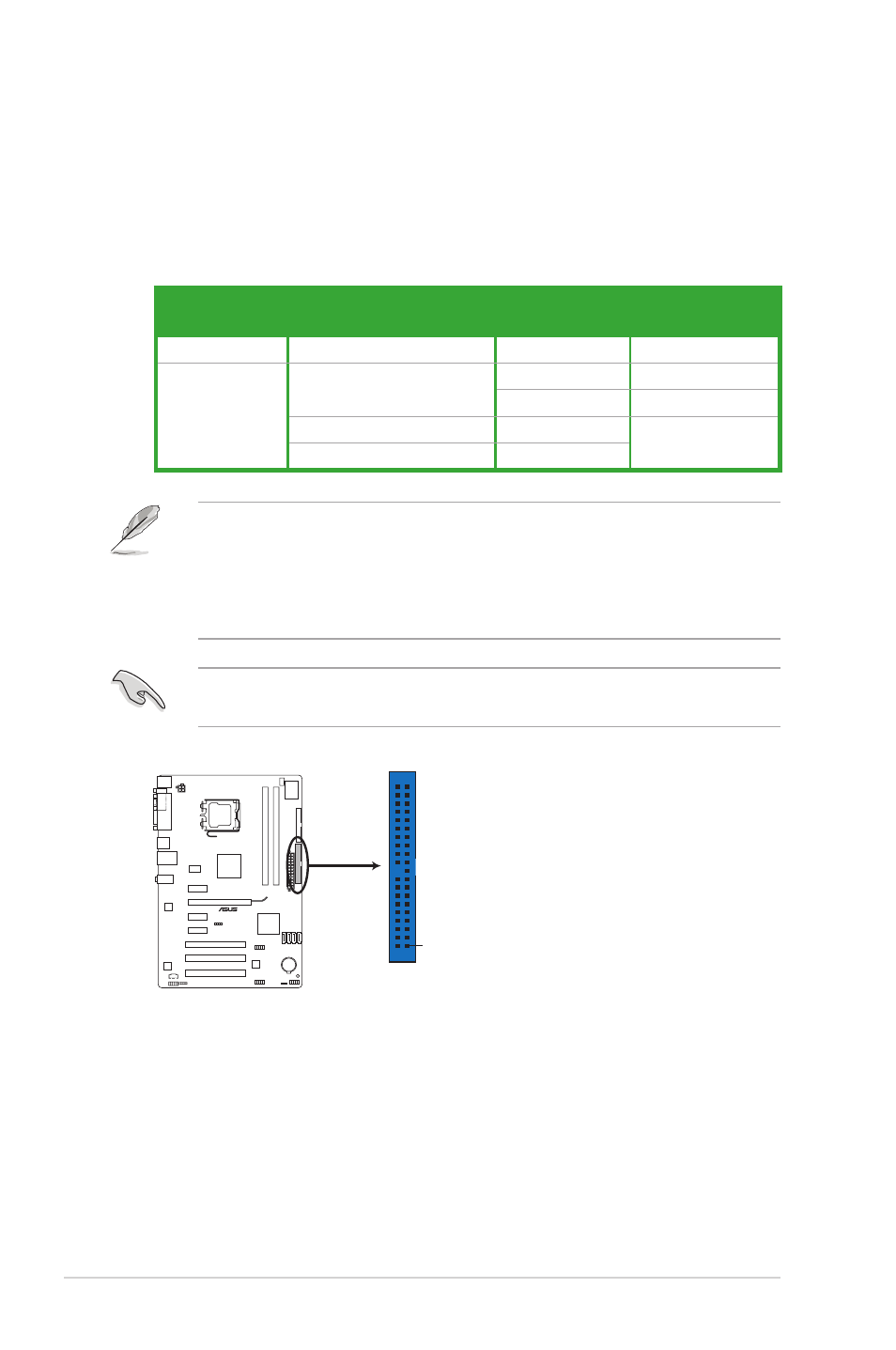

3. IDE-Anschluss (40-1 pol. PRI�IDE)
IDE-Anschluss (40-1 pol. PRI�IDE)
PRI�IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA (100/66/33)-Signalkabel auf.
Jedes Ultra DMA 100/66/33-Signalkabel hat drei Anschlüsse: blau, schwarz,
und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des
Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu
konfigurieren.
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
• Verwenden Sie für Ultra DMA 100/66/33 IDE-Geräte ein 80-adriges IDE-
Kabel.
Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die
anderen Gerätejumper ebenfalls so eingestellt werden.
Laufwerksjumper
Laufwerks-
Modus
Kabelanschluss
Ein Laufwerk
Cable-Select oder Master
-
Schwarz
Zwei Laufwerke
Cable-Select
Master
Schwarz
Slave
Grau
Master
Master
Schwarz oder
grau
Slave
Slave
P5KPL SE
PRI_IDE
HINWEIS: Richten Sie die rote Markierung
des Flachbandkabels auf PIN 1 aus.
PIN1
P5KPL SE
IDE-Anschluss
