Kapitel 2: Hardwarebeschreibungen
13. ATX-Stromanschlüsse (24-pol. EATXPWR, 2x4-pol. EATX12V)
Diese Anschlüsse dienen einer ATX-Stromversorgung. Die Stecker
der Stromversorgung können nur in eine Richtung in diese Anschlüsse
eingesteckt werden. Drücken Sie die Stecker richtig ausgerichtet ganz hinein,
bis sie einrasten.

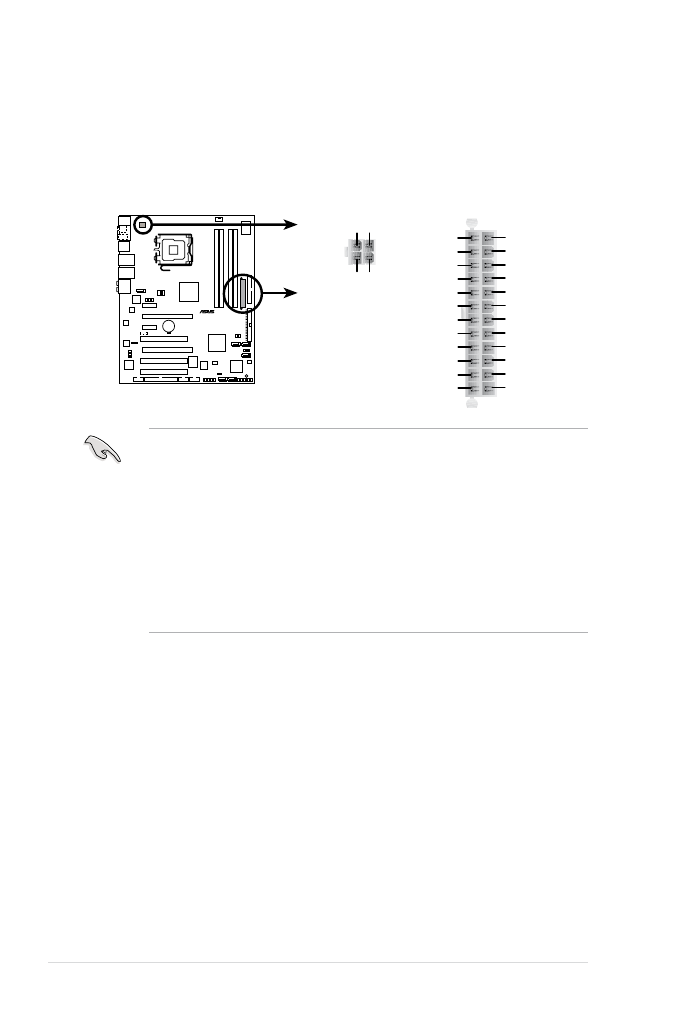

P5W
®
P5W ATX power connectors
EATXPWR
ATX12V
+3 Volts
+3 Volts
Ground
+5 Volts
+5 Volts
Ground
Ground
Power OK
+5V Standby
+12 Volts
-5 Volts
+5 Volts
+3 Volts
-12 Volts
Ground
Ground
Ground
PSON#
Ground
+5 Volts
+12 Volts
+3 Volts
+5 Volts
Ground
+12V DC GND
+12V DC GND
Wichtige Hinweise zur Motherboard-Stromversorgung
• Wir empfehlen Ihnen, für ein voll konfi guriertes System ein Netzteil
(PSU) zu verwenden, das der ATX 12 V Spezifi kation 2.0 entspricht
und eine Nennleistung von min. 400W hat.
• Vergessen Sie nicht, den 8-pol./4-pol. EATX12 V-Stromstecker
anzuschließen. Andernfalls lässt sich das System nicht starten.
• Um einen Intel® Dual-Core-Prozessor bis zu 965 Extreme
Edition zu unterstützen, vergewissern Sie sich, dass das Netzteil
mindestens 16A (höchstens 22A) Gleichstrom an den +12V_2
Stecker liefern kann.
