ASUS P5PL2-E 2-21
2.7 Anschlüsse

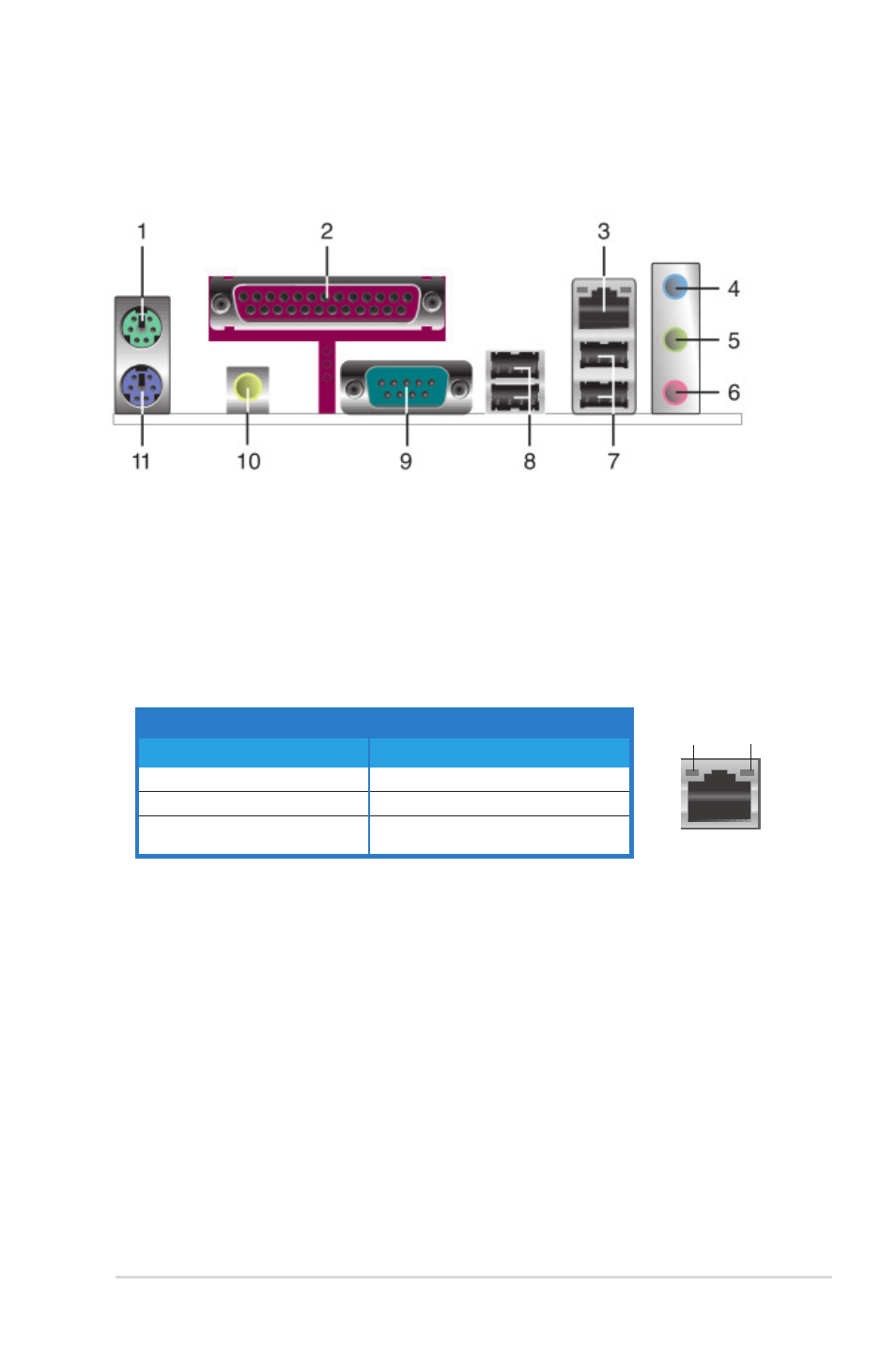

2.7.1 Rücktafelanschlüsse
1. PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2. Paralleler Anschluss. Dieser 25-pol. Anschluss verbindet mit parallelen
Druckern, Scannern oder anderen Geräten.
3. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen
zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-
Anzeigen des LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.
4. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
5. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern
oder Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfi gurationen wird
dieser Anschluss zum Frontlautsprecherausgang
7. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
ACT/LINK LED SPEED LED
Status Beschreibung Status Beschreibung
AUS Keine Verbindung AUS 10 Mbps-Verbindung
GRÜN Verbunden ORANGE 100 Mbps-Verbindung
BLINKEN Datenaktivität GRÜN 1 Gbps-Verbindung
LED-Anzeigen am LAN-Anschluss
LAN-Anschluss
SPEED
LED
ACT/LINK LED
