2.7 Anschlüsse

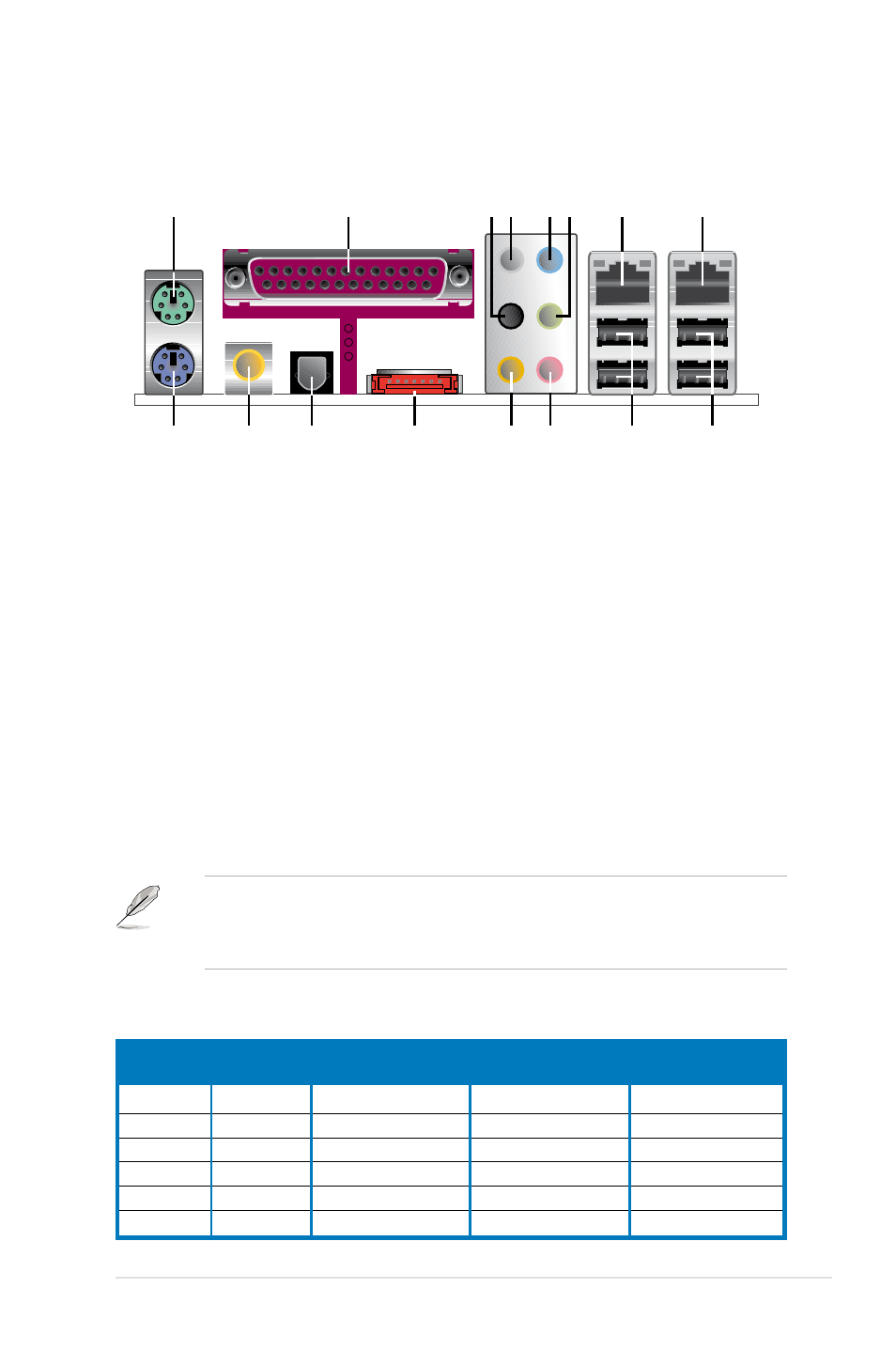

2.7.1 Rücktafelanschlüsse
1. PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus
vorgesehen.
2. Paralleler Anschluss..Dieser.25-pol..Anschluss.verbindet.mit.parallelen.
Druckern,.Scannern.oder.anderen.Geräten.
3. Seitenlautsprecherausgang (schwarz)..Dieser.Anschluss.nimmt.die.
Seitenlautsprecher in einer 8-Kanal-Audiokonfiguration auf.
4. Hinterer Lautsprecherausgang (grau)..Dieser.Anschluss.nimmt.die.
hinteren.Lautsprecher.in.einer.4-Kanal-,.6-Kanal-.oder.8-Kanal-
Audiokonfiguration auf.
5. Line In-Anschluss (hellblau)..Dieser.Anschluss.verbindet.mit.
Kassettenrecorder,.CD-.oder.DVD-Player.und.anderen.Audiogeräten..
6. Line Out-Anschluss (hellgrün)..Dieser.Anschluss.verbindet.mit.
Kopfhörern.oder.Lautsprechern..In.4-Kanal,.6-Kanal,.und.8-Kanal-
Konfiguration wird dieser Anschluss zum Front-Lautsprecherausgang.
Audio 2, 4, 6, oder 8-Kanalkonfiguration
Hellblau. Line.In. Line.In. Line.In. Line.In
Hellgrün Line Out Front-Lautsprecher Front-Lautsprecher Front-Lautsprecher
Rosa. Mic.In. Mic.In. Mic.In. Mic.In
Grau. –. Hintere.Lautsprecher. Hintere.Lautsprecher. Hintere.Lautsprecher
Schwarz. –. –. –. Seitenlautsprecher
Orange. –. –. Mitte/Subwoofer. Mitte/Subwoofer
. Anschluss. 2-Kanal. 4-Kanal. 6-Kanal. 8-Kanal.
. . (Kopfhörer)
•. Die Funktionen der Audioanschlüsse in 2, 4, 6, oder 8-
Kanalkonfigurationen entnehmen Sie der folgenden Tabelle.
•. Details siehe Abschnitt “5.3.3 Audiokonfigurationen” auf Seite 5-13.
