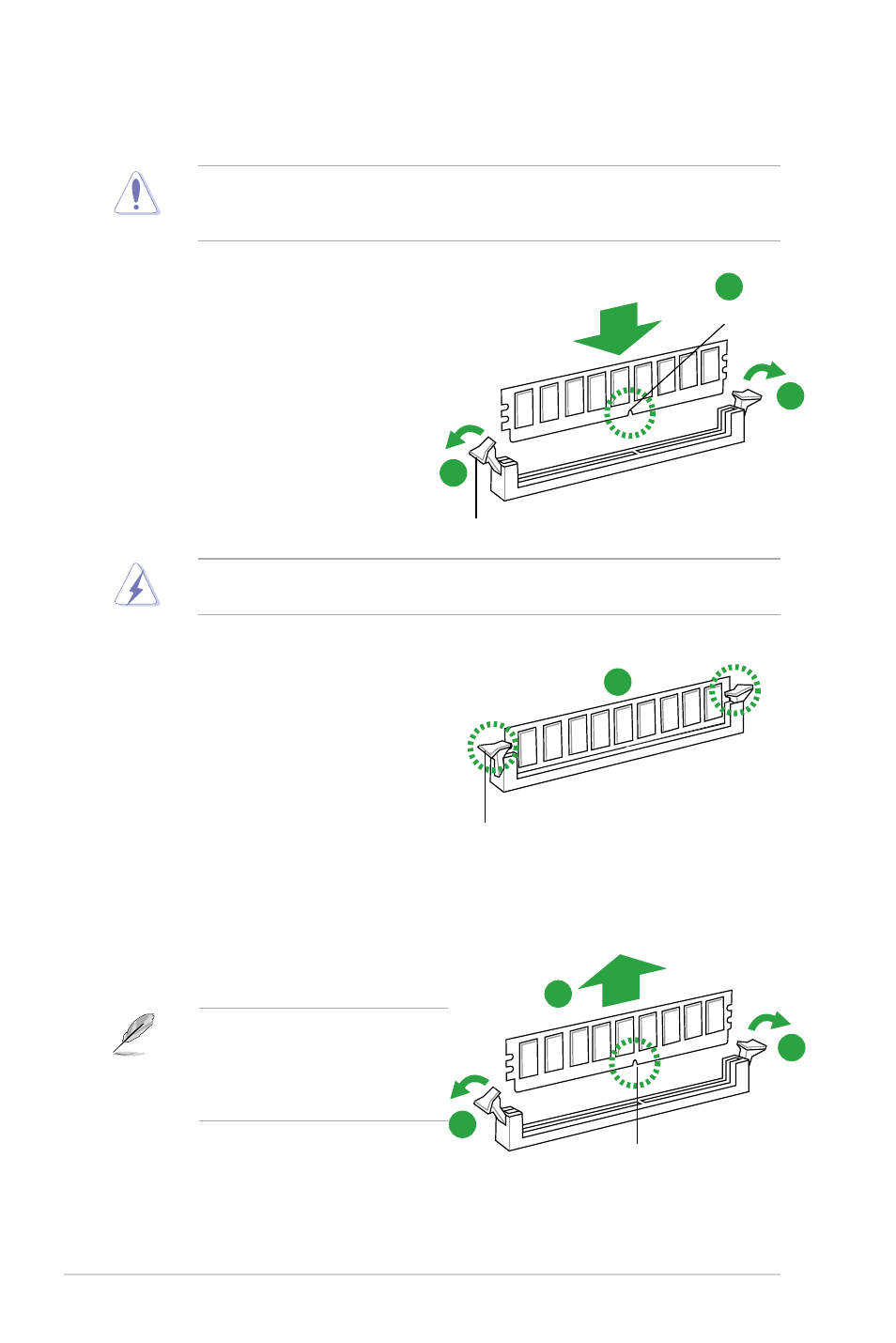

1.7.3 Installieren eines DIMMs
Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere
Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das
Motherboard als auch die Komponenten schwer beschädigt werden.
DDR2 DIMM-Kerbe
Entriegelter Haltebügel
Ein DDR2-DIMM lässt sich aufgrund einer Kerbe nur in eine Richtung einpassen. Stecken
Sie ein DIMM nicht gewaltsam in einen Steckplatz, da es sonst beschädigt werden könnte..
3. Stecken Sie das DIMM-Modul fest in
den Steckplatz ein, bis die Haltebügel
zurückschnappen und das DIMM-Modul
richtig sitzt.
Gesicherter Haltebügel
1.7.4 Entfernen eines DIMMs
So entfernen Sie ein DIMM:
1.
Drücken Sie die Haltebügel gleichzeitig
nach außen, um den DIMM-Steckplatz zu
entriegeln.
Halten Sie das DIMM-Modul beim
Drücken der Haltebügel leicht mit
Ihren Fingern fest. Das DIMM-Modul
könnte plötzlich herausspringen und
beschädigt werden.
DDR2 DIMM-Kerbe
2. Entfernen Sie das DIMM-Modul vom Steckplatz.
1. Drücken Sie die Haltebügel nach
außen, um den DIMM-Steckplatz zu
entriegeln.
2. Richten Sie ein DIMM-Modul auf den
Steckplatz aus, so dass die Kerbe am
DIMM-Modul an die Unterbrechung
des Steckplatzes passt.
1-18 ASUS M4A78 PLUS
