4
ELEKTRISCHE ANSCHLÜSSE
16
OPTISONIC 6300
www.krohne.com 03/2010 - 7309971300 - EX OPTISONIC 6300 R03 de
4.1 Allgemein
Die Anzeigeabdeckung dichtet den Elektronikraum des Umformergehäuses ab und bietet die
Schutzklasse "Druckfeste Kapselung". Der Anschlussraum besitzt standardmäßig die
Schutzklasse "Erhöhte Sicherheit" ("Ex e") und kann optional als "Druckfeste Kapselung" ("Ex
d") ausgeführt werden. Die von den Abdeckungen und Gehäuse gebildeten Verschraubungen
sind Presspassungen gemäß den Anforderungen der Schutzklasse "Druckfeste Kapselung".
Schrauben Sie die Abdeckungen sorgfältig an und ab und wenden Sie niemals übermäßige Kraft
an!
Halten Sie die Schraubengewinde frei von Schmutz und in einem gut gefetteten Zustand (z.B. mit
PTFE-Fett). Das Fett hilft dabei, ein Festsetzen der Gewinde aufgrund von Korrosion zu
verhindern.
Lösen Sie zum Abschrauben der Abdeckungen zuerst die Verriegelungsvorrichtungen (eine an
jeder Abdeckung). Lösen Sie dazu die Kopfschraube M4 mit Innensechskant der
Verriegelungsvorrichtung mit einem Innensechskantschlüssel Nr. 3 bis sich die Abdeckung
drehen lässt. Nachdem die Abdeckungen wieder an das Gehäuse geschraubt wurden, stellen Sie
sicher, dass die Verriegelungsvorrichtungen wieder ordnungsgemäß eingesetzt werden.
WARNUNG!
Lassen Sie die Elektronik stromlos werden, bevor Sie den Elektronikraum des Durchfluss-
Messumformergehäuses öffnen. Warten Sie vor dem Öffnen bei T6 mindestens 35 Minuten und
bei T5 mindestens 10 Minuten.

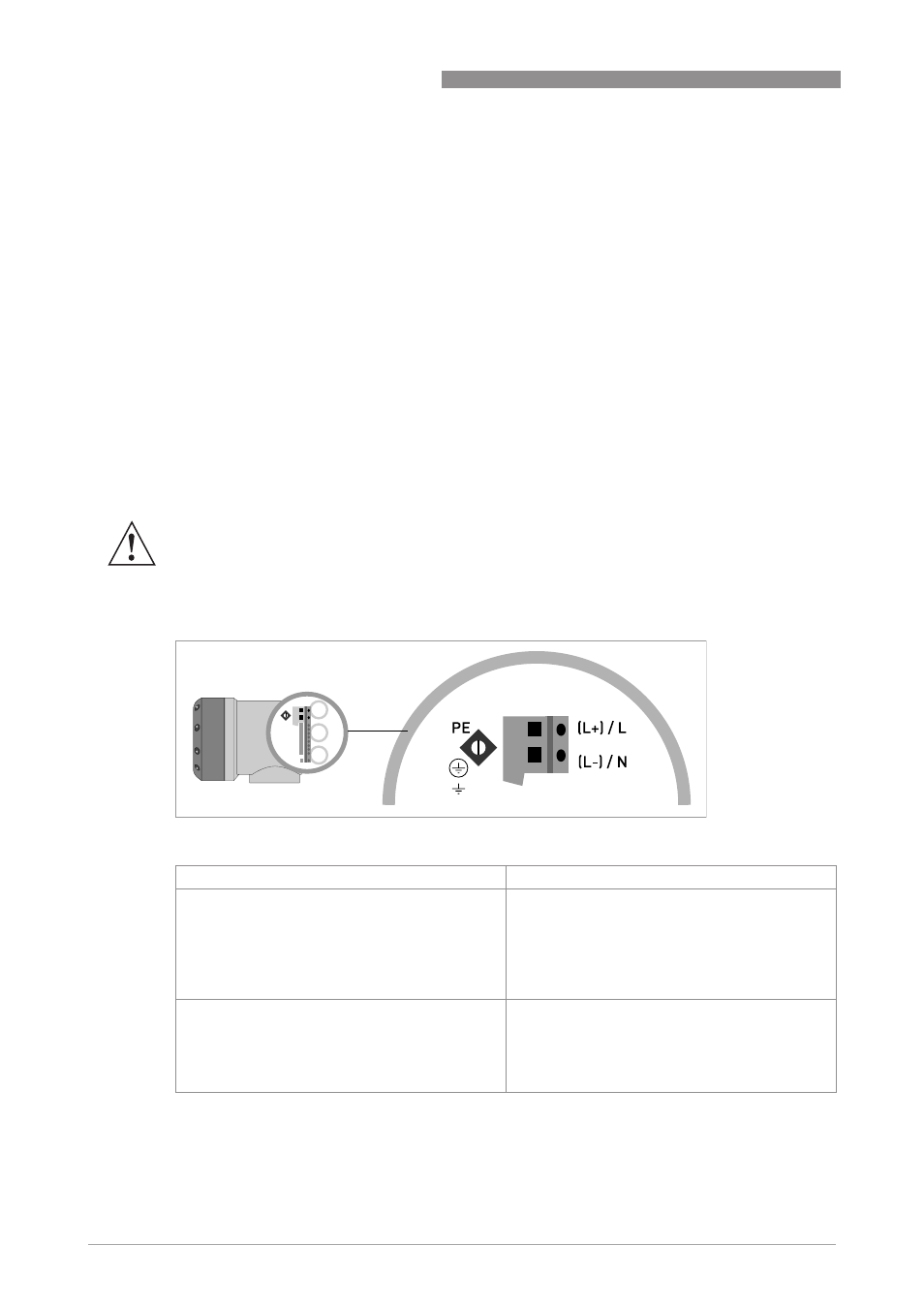

Abbildung 4-1: Elektrische Anschlüsse
Klemmen Klemmen Klemmen Klemmen Funktion, elektrische Daten Funktion, elektrische Daten Funktion, elektrische Daten Funktion, elektrische Daten
L, N
L+, L-
Anschlüsse für die Spannungsversorgung, immer
Nicht-Ex i
100...230 V AC, +10%/-15%, 22 VA, 50/60 Hz
12...24 V DC, +30%/-10%, 12W
24 V AC, +10%/-15%, 22 VA, 50/60 Hz
24 V DC, +30%/-25%, 12 W
U
m
= 253 V
A, A-, A+
B, B-
C, C-
D, D-
Anschlüsse für Signal-Ein-/Ausgänge (PELV-
Kreise), nicht-Ex i oder Ex i, sind abhängig von der
spezifischen Ausführung des bestellten
Messumformers UFC 300. Ziehen Sie für
Einzelheiten die Tabellen mit den CG34-Nummern
zurate.
