KROHNE OPTISWITCH 4000C Contactless DE - Handbuch (Seite 31)

1 2
3
~115mm (7
13
/ 32
")
L
40mm
(1
37
/ 64
")
~105mm (4
9
/ 64
")
L
13mm ( 33
/ 64
")

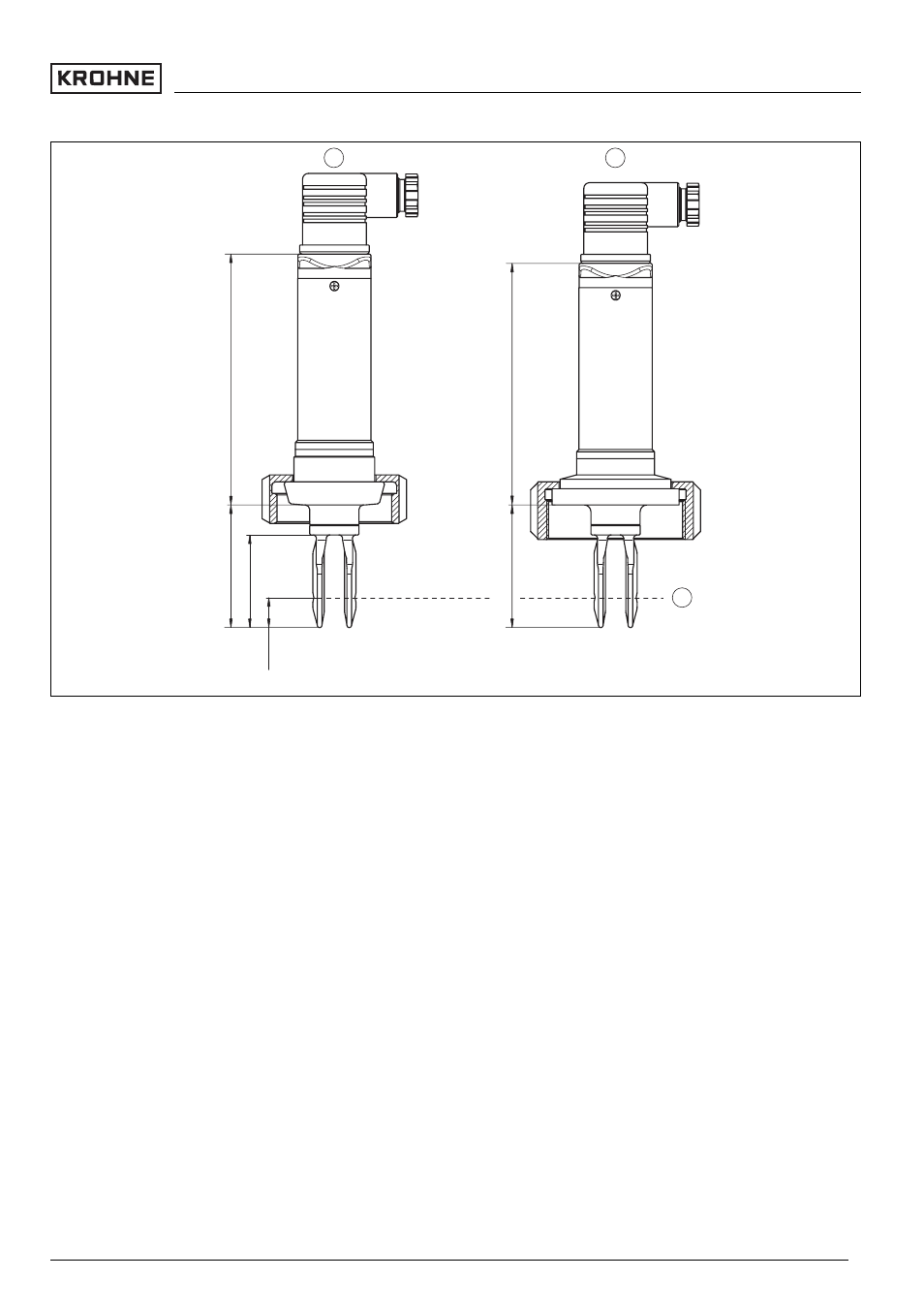

Abb. 15: OPTISWITCH 4000 C, Hochtemperaturausführung
1 Rohrverschraubung (Ventilstecker DIN 43650)
2 SMS 1145 (Ventilstecker DIN 43650)
3 Schaltpunkt
L Länge bei Rohrverschraubung: 53 mm (2.1 in)
L Länge bei SMS 1145: 53 mm (2.1 in)
L Länge bei Schaltpunkt = L + 55 mm (2.17 in)
Anhang
OPTISWITCH 4000 C - mit kontaktlosem Schalter 31
31762
-DE
-060830
