Montage- und Bedienungsanleitung TTP x00
2.2
Mit integriertem Messumformer

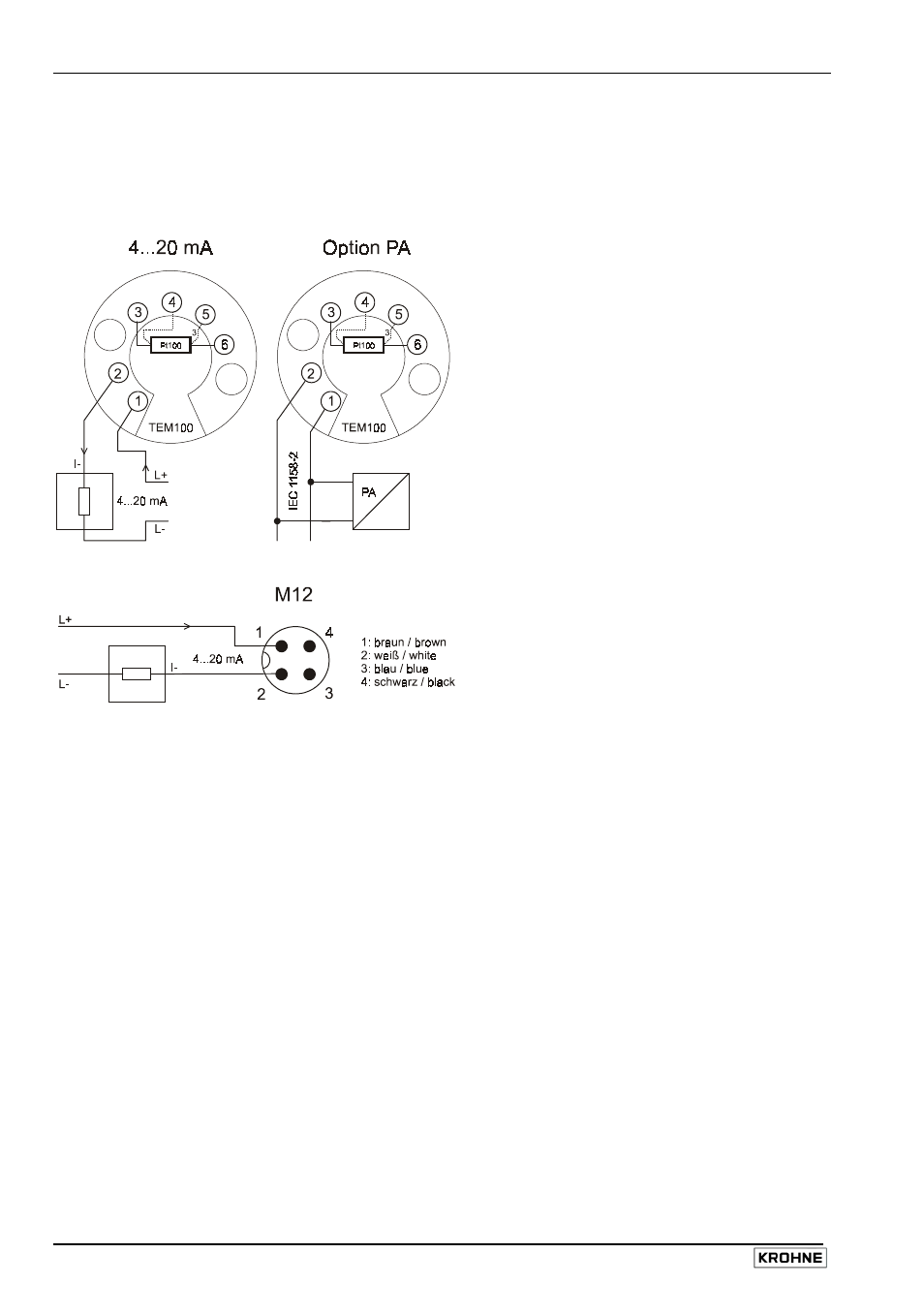

Die Klemmen 1 und 2 dienen zur Speisung über eine 4...20 mA-Stromschleife. Als Hilfsspannung
muss am Modul mindestens 8 V verfügbar sein. Verwenden Sie keine Spannungsversorgung über
28 V. Die Pinbelegung bei M12-Stecker-Anschluss zeigt das Anschlussbild. Beachten Sie bitte die
jeweilig gültigen Installationsvorschriften.
2.3 Inbetriebnahme
• Prüfen Sie die Dichtheit an der Muffe.
• Vergewissern Sie sich, dass die Kabelverschraubung dicht montiert bzw. der M12-Stecker
ordnungsgemäß verschraubt ist.
• Nach dem Einschalten der Versorgung überprüfen Sie bitte die richtige Funktion.
2.4 Bedienung
Externer Messumformer
Beziehen Sie sich auf die Hinweise des verwendeten Auswertegerätes. Stellen Sie den
Messbereich und die Anschlussart an diesem entsprechend ein.
Mit integriertem Messumformer
Sie können den Messbereich mit dem als Zubehör erhältlichen Programmieradapter und der
zugehörigen PC-Software programmieren. Beziehen Sie sich dabei auf die Bedienungsanleitung
des Programmieradapters.
