CAPAFLUX IFM 5080 K/CAP-EEx und CAPAFLUX IFM 5080 KCAP/ i-EEx
22
5.2
Austausch der Elektronikeinheit
A
A

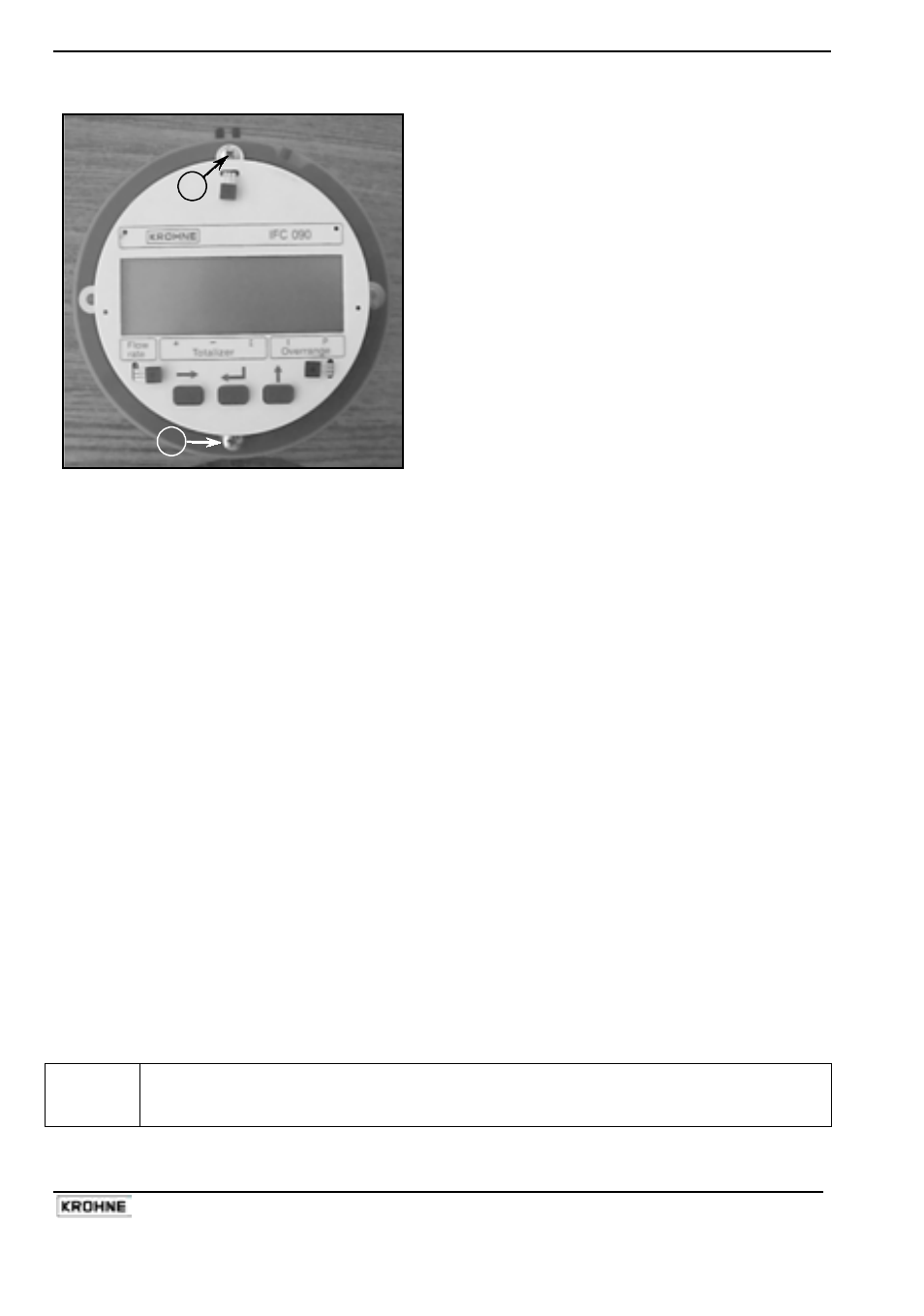

Anzeigeeinheit von IFC 090 / CAP …-EEx
Informationen zum Zurücksetzen und
Neuprogrammieren der neuen
Elektronikeinheit nach dem Austausch finden
Sie in der standardmäßigen Montage- und
Betriebsanleitung. Kundenspezifische Daten
(z. B der Wert des internen Zählwerks) sind im
DATAPROM IC-18 gespeichert, das von der
"alten" auf die "neue" Elektronikeinheit
übertragen werden muss. Ausführliche
Informationen dazu finden Sie im Kapitel 8.7
der Standard Montage- und Betriebsanleitung.
Beachten Sie bitte vor Beginn Ihrer Arbeit die Anweisungen in Kap. 5.1 ("Vor dem Öffnen").
Fahren Sie folgendermaßen fort:
1.
Entfernen Sie die Anzeigeabdeckung des Elektronikraums.
2.
Drehen Sie die beiden Schrauben A (M3) der Anzeigeeinheit heraus (siehe Abbildung)
und drehen Sie die Einheit vorsichtig zur Seite.
3.
Ziehen Sie den 2-poligen Feldstromstecker B (s. Abb. vorige Seite) und den 10-poligen
Elektrodenkreisstecker (C) vorsichtig ab (s. Abb. in Kap. 5.1.ff).
4.
Drehen Sie die beiden Halteschrauben der Elektronikeinheit D sowie Schraube SE
heraus, mit der der kupferne Banderder an der Rückseite des Gehäuses verschraubt ist.
Verwenden Sie einen Schraubendreher mit langem Schaft (
≥ 200 mm) für Schraube SE
(z. B. Kreuzschlitz, Größe 2).
5.
Elektronikeinheit vorsichtig aus dem Gehäuse herausnehmen (s. Anmerkung unten).
6.
Überprüfen Sie, ob die Spannungseinstellung (nur bei AC-Hilfsenergie) und die
Bemessung der Hilfsenergie-Sicherung für die neue Elektronikeinheit geeignet sind.
Verändern Sie ggf. die Spannungseinstellung oder tauschen Sie die Hilfsenergie
Sicherung aus (siehe Kap. 5.3. bzw. 5.4 in diesem Handbuch).
7.
Führen Sie die Elektronikeinheit vorsichtig ein (und halten Sie dabei die Kabel an der
Seite, siehe Anmerkung unten). Montieren Sie die Einheit im Gehäuse und ziehen Sie
die Halteschrauben fest - zuerst die beiden Schrauben D und anschließend Schraube
SE. Stecken Sie danach den 2-poligen Feldstromstecker B und den 10-poligen
Elektrodenkreisstecker C in die entsprechenden Buchsen an der Elektronikeinheit (siehe
Abbildung in Kap. 5.1).
8.
Schrauben Sie abschließend die Anzeigeeinheit mit Hilfe der beiden Schrauben A wieder
am Rahmen der Elektronikeinheit fest.
9.
Schrauben Sie die Abdeckung des Elektronikraums wieder in das Gehäuse.
Bitte beachten Sie beim Zusammenbau die Anweisungen in Kap. 5.1 ("Nach dem Öffnen").
Wichtig!
Halten Sie die Anschlusskabel von Feldspule und Elektrodenkreisen während der
Entnahme bzw. beim Einführen der Elektronikeinheit in das Gehäuse sorgfältig an
der Gehäuseseite. So werden Beschädigungen an den Kabeln vermieden.
