5
Teil A
Installation und Inbetriebnahme der Anlage
1.
Einbau in die Rohrleitung
1.1
Wichtige Hinweise
1. Einbauort und Lage beliebig, jedoch Sensorachse(n)
annähernd horizontal, bei Einbau in leicht steigenden
oder in horizontalen Rohrleitungen.
2. Schlecht zugängliche Einbaustellen
Sofern die Kompakt-Durchflußmesser UFM 400 K und
UFM 500 K nicht schon entsprechend den Ausführun-
gen 1 bis 10 (s. Kap. 8.6) bestellt und geliefert wurden,
kann der Geräteaufbau nachträglich geändert werden:
•
Anzeigeplatine um
±
90
°
oder 180
°
drehen, damit die
Anzeige (Display ) waagerecht steht (s. Kap. 8.4).
•
Meßumformergehäuse um
±
90
°
drehen (s. Kap. 8.5).
3. Stets vollständig gefülltes Meßrohr.
4. Durchflußrichtung +/-: Pfeile auf Durchflußmesser
und Funktion 3.1.7 (Kap. 4.3 und 5.4) beachten.
5. Bolzen und Mutter: zur Montage ausreichenden Raum
neben den Rohrleitungsflanschen vorsehen.
6. Vibrationen: Rohrleitung beidseitig vom Durchfluß-
messer abfangen.
7. Große Nennweiten (DN>200, 8”): Ausbaustücke vor-
sehen, um axiale Verschiebung der Gegenflansche und
dadurch einfachere Montage zu ermöglichen.
8. Ein- und Auslaufstrecken
(DN = Nennweite)
Einlaufstrecke
1-Kanal
2-Kanal
−
Nach einer Pumpe
50
×
DN
15
×
DN
−
Hinter vollständig geöffneter
Regelklappe
50
×
DN
10
×
DN
−
Hinter zwei 90° Krümmern
in versetzten Ebenen
40
×
DN
10
×
DN
−
Hinter zwei 90° Krümmern
in einer Ebene
25
×
DN
10
×
DN
−
Hinter einem 90° Krümmer
20
×
DN
10
×
DN
−
Hinter Reduktion (
α
/2 =
7
°
)
15
×
DN
keine zusätzl.
Einlaufstrecke
−
Auslaufstrecke
5
×
DN
5
×
DN
9. Wirbel- oder Drallströmung: Ein- und Auslaufstrek-
ken vergrößern oder Strömungsgleichrichter vorsehen.
10. Nullpunkteinstellung normalerweise nicht erforder-
lich. Sie kann aber unter Durchflußbedingungen gemäß
Kap. 7.2 kontrolliert werden.
Aus diesem Grund sollten Absperrorgane vor bzw.
hinter dem Meßwertaufnehmer vorgesehen werden
(Ausnahme: wenn der Rohraufbau bereits die Möglich-
keit eines Ablassens der Flüssigkeit aus dem Meßwert-
aufnehmer ausschließt). Nullpunktkontrolle s. Kap. 7.2.
11. Mischung verschiedener Meßstoffe. Durchflußmes-
ser vor der Mischstelle oder in ausreichendem Ab-
stand dahinter (min. 30
×
DN) einbauen, sonst unru-
hige Anzeige möglich.
12. Umgebungstemperatur:
Meßstofftemperatur
≤
60
°
C/140
°
F
Alle Anlagen: -25 bis +60
°
C/-13 bis +140
°
F
Meßstofftemperatur > 60
°
C/140
°
F
Kompakte Anlagen: -25 bis +40
°
C/-13 bis +104
°
F
Getrennte Anlagen: -25 bis +60
°
C/-13 bis +140
°
F
13. Rohrleitungen entlang einer Wand: bei Durch-
flußmessern UFM 400 K und UFM 500 K, Abstand
Rohrmitte zur Wand möglichst > 0,5 m (1,6 ft); falls
kleiner, vor Einbau in die Rohrleitung im Anschluß-
raum alle Leitungen anklemmen (Hilfsenergie +
Ausgänge) und über Zwischendose führen.
14. Isolierte Rohrleitung: Kompakt-Durchflußmesser
UFM 400 K und UFM 500 K nicht isolieren.

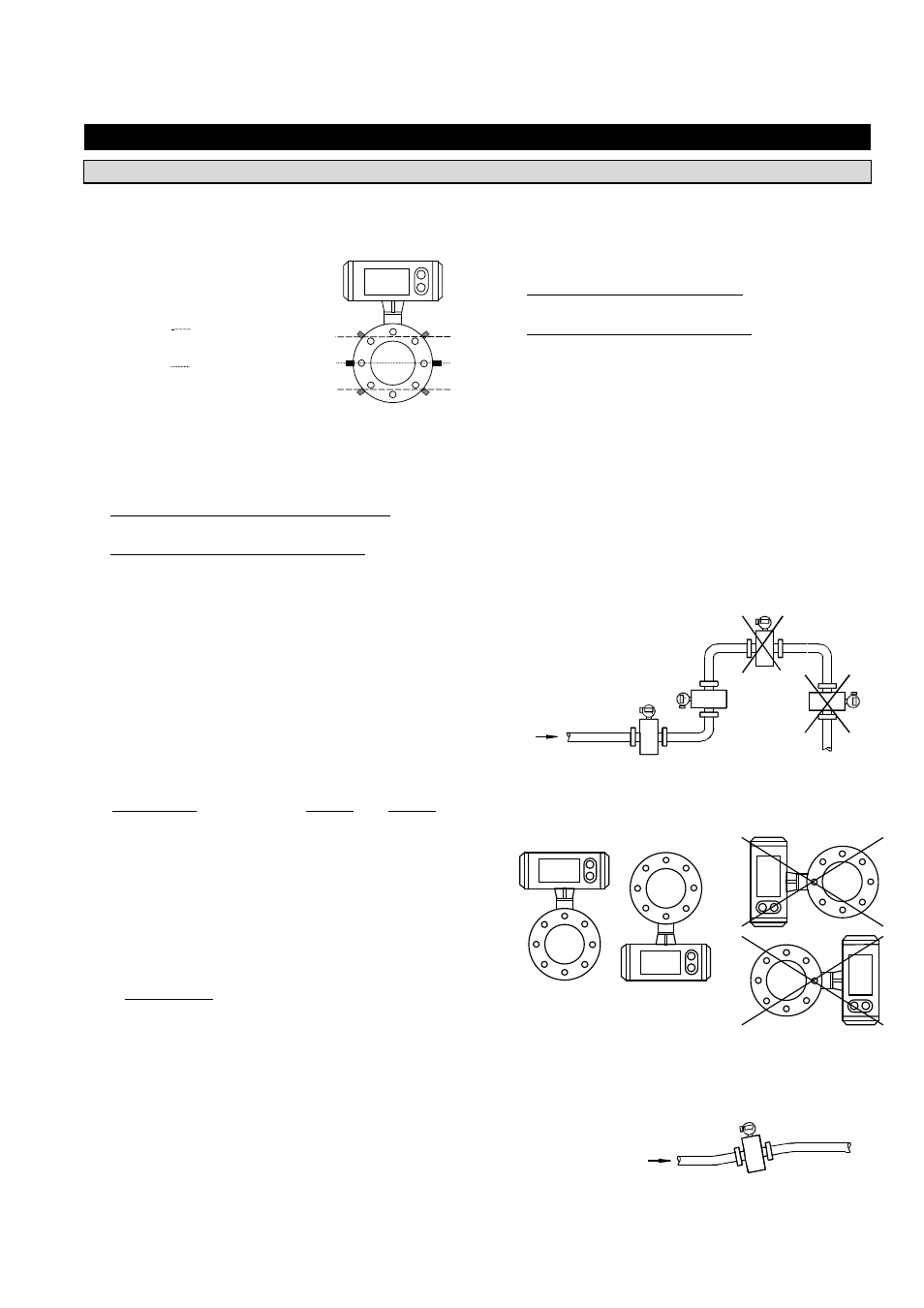

15. Installationsvorschläge
Um Meßfehler durch Gasanteile zu vermeiden, sind
folgende Installationshinweise zu beachten:
Sensorachse
(2-Kanal)
Sensorachse
(1-Kanal)
Höchster Punkt der Rohrleitung
(Im Meßrohr sammeln sich
Luftblasen, die Fehlmessungen
Bevorzugte
Einbaustellen
Falleitung
Durchflußge-
schwindigkeit
“ Null” ,
Leitung
läuft leer.
Freier
Auslauf
Waagerecht und leicht ansteigende
Rohrleitungen
Meßumformer (und Anschlußkasten) immer ober-
oder unterhalb der Rohrleitung, niemals seitlich!
Waagerechte Rohrleitungsführung
Einbau in etwas steigenden Rohrleitungsabschnitt
legen. Falls nicht möglich, ausreichende
Geschwindigkeit
damit sich Luft, Gas oder Dampf nicht im oberen
