ELEKTRISCHE ANSCHLÜSSE
4
17
DK46 - DK800
www.krohne.com
03/2011 - 4000199203 - MA DK46-800R03 de

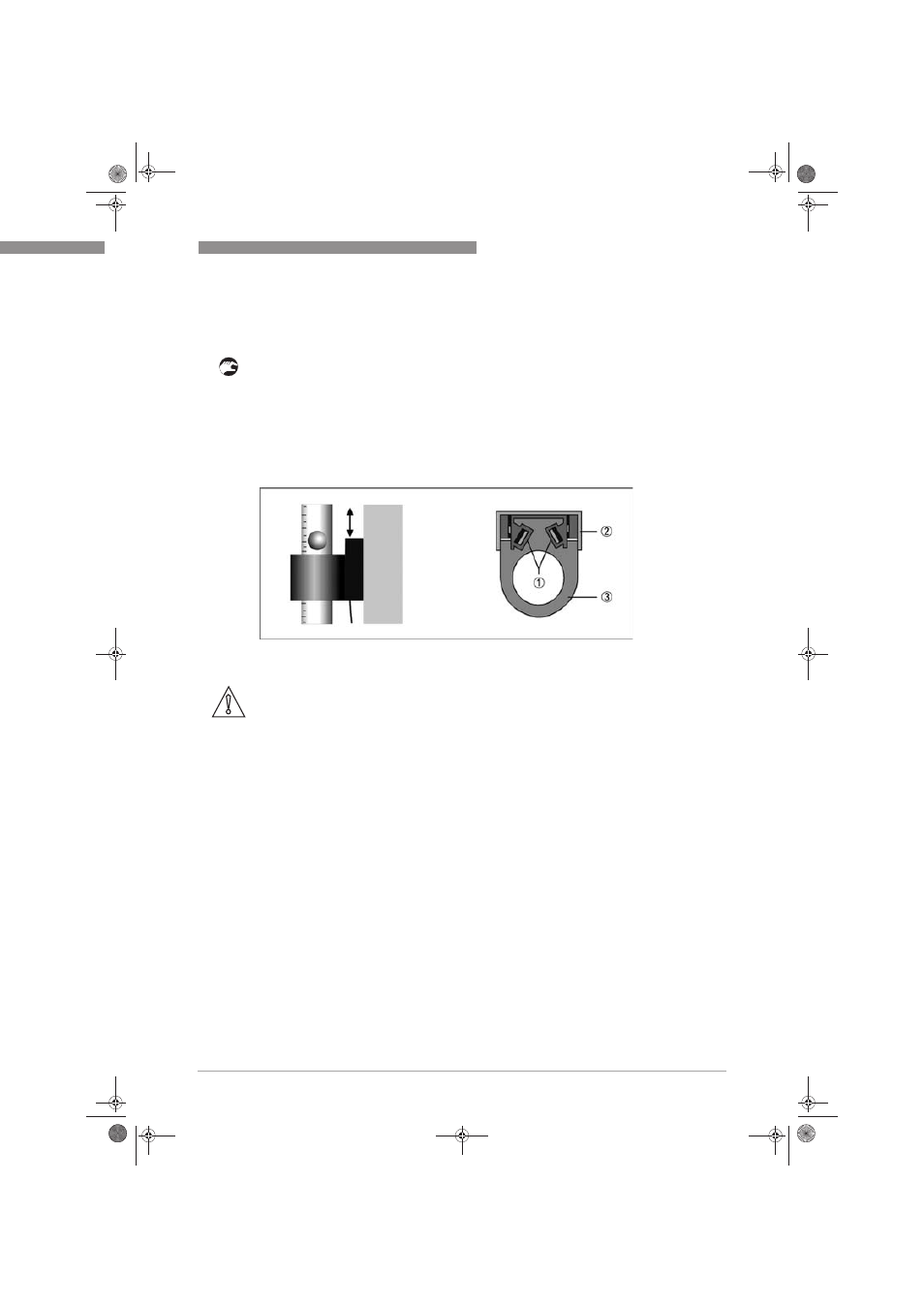

4.3 Einstellung Grenzwertgeber
Folgende Arbeitsschritte sind durchzuführen (DK../../K):
• Beide Klemmschrauben 1 lösen
• Grenzwertgeber über das Messglas schieben
• Mit den beiden Klemmschrauben 1 wird der Grenzwertgeber 3 an der Rückenschiene 2 des
Messgerätes fixiert.
• Nach der Einstellung ist die Schutzhaube wieder aufzusetzen.
Für einen nachträglichen Einbau muss das Messglas ausgebaut werden. (siehe Kapitel Service)
Die Anschlussleitung des Grenzwertgebers ist durch eine Bohrung im Gerätefuß geführt und
abgedichtet.
Für bistabile Grenzwertgeber mit externem EMV-Filter mit Hutschienengehäuse ist zu
beachten:
EMV-Filter und Rückenschiene des Messgerätes müssen galvanisch verbunden und geerdet
werden.
Für den Betrieb der NAMUR-Grenzwertgeber ist ein Trennschaltverstärker notwendig.
VORSICHT!
Bei der Einstellung des Grenzwertgebers ist auf eine beschädigungsfreie Kabelverlegung zu
achten.
Verkantung des Grenzwertgebers bei der Einstellung vermeiden: Glasbruch
