Maximal zulässige Belastung

• Die (axialen) Lasten wurden auf der Grundlage von 316L Schedule 80 Prozessrohren

berechnet, bei denen nicht durchstrahlte Stumpfschweißnähte in den Rohrverbindungen
verwendet wurden.

• Die angezeigten Lasten sind die maximal zulässigen statischen Lasten. Wenn die Lasten

zyklisch zwischen Zug und Druck wechseln, müssen diese Lasten reduziert werden. Wenden
Sie sich zur Beratung bitte an den Hersteller.

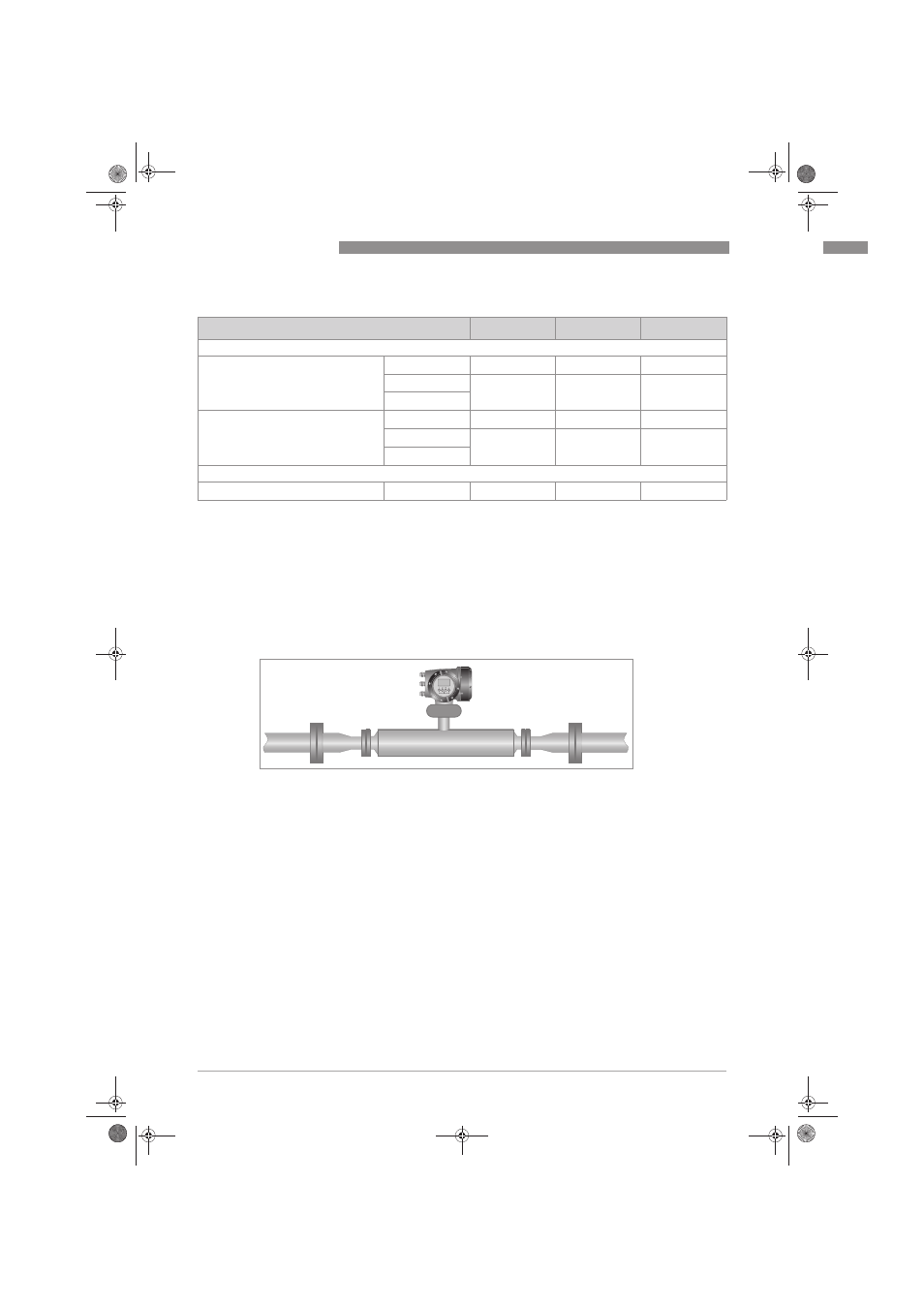

3.4.7 Rohrreduzierungen

Vermeiden Sie extreme und sprunghafte Veränderungen des Rohrdurchmessers. Verwenden
Sie im Falle von großen Unterschieden zwischen dem Rohrdurchmesser und den
Messgerätflanschen passende Rohrreduzierungen.

S100

S150

S250

Flansche

Flansche

Flansche

Flansche

20°C

40 bar

rel.

150kN

650kN

550kN

100 bar

rel.

100kN

120kN

60kN

150 bar

rel.

130°C

32 bar

rel.

150kN

280kN

400kN

80 bar

rel.

60kN

50kN

50kN

115 bar

rel.

Hygienisch (alle Anschlüsse)

Hygienisch (alle Anschlüsse)

Hygienisch (alle Anschlüsse)

Hygienisch (alle Anschlüsse)

130°C

10 bar

rel.

5kN

-

-
