8
TECHNISCHE DATEN
146
OPTIFLEX 1300 C
www.krohne.com
11/2010 - 4000376204 - HB OPTIFLEX1300 R06 de
8.5 Abmessungen und Gewichte
Standard-Messumformer
Standard-Messumformer
Standard-Messumformer
Standard-Messumformer

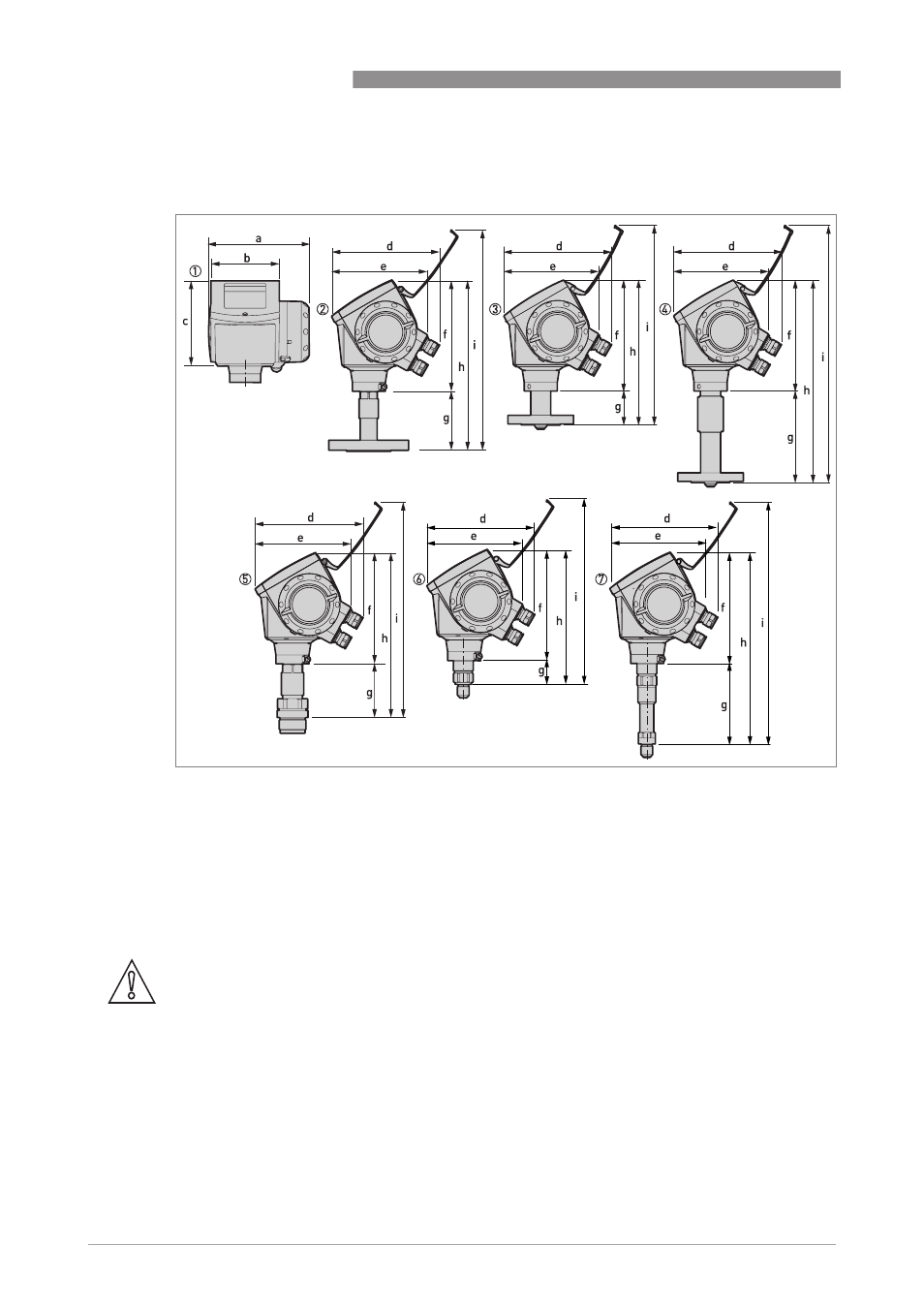

Abbildung 8-8: Standard-Messumformer
1 Messumformer (Vorderansicht)
2 Flanschausführung für alle Sonden außer flexible Monosonde Ø2 mm / 0,08¨ (rechte Seite)
3 Flanschausführung für flexible Monosonde Ø2 mm / 0,08¨ - Hochdruckausführung (HP) (rechte Seite)
4 Flanschausführung fьr Ш2 mm / 0,08¨ flexible Monosonde - Hochtemperatur-Ausführung (HT) und Hochtemperatur-
/Hochdruckausführungen (HT/HP) (rechte Seite)
5 Gewindeausführung für alle Sonden außer flexible Monosonde Ø2 mm / 0,08¨ (rechte Seite)
6 Gewindeausführung für flexible Monosonde Ø2 mm / 0,08¨ - Hochdruckausführung (HP) (rechte Seite)
7 Gewindeausführung fьr Ш2 mm / 0,08¨ flexible Monosonde - Hochtemperatur-Ausführung (HT) und Hochtemperatur-
/Hochdruckausführungen (HT/HP) (rechte Seite)
VORSICHT!
•
Kabelverschraubungen werden auf Wunsch bei Nicht-Ex, Ex i- und Ex d-zugelassenen
Geräten mitgeliefert.
•
Nicht-Ex und Ex i-Verschraubungen sind aus Kunststoff, während Ex d-Verschraubungen aus
Metall bestehen. Nicht-Ex-Anschlüsse sind schwarz, Ex i-Anschlüsse sind blau.
•
Der Kabelaußendurchmesser darf 6
…
12 mm bzw. 0,2
…
0,5
¨
betragen.
•
Kabelverschraubungen für FM- oder CSA-zugelassene Geräte sind vom Kunden
bereitzustellen.
