6.5 Status- und Fehlermeldungen
6.5.1 Gerätestatus (Marker)
Wenn das Gerät eine Änderung des Gerätestatus feststellt, wird unten rechts auf dem
Anzeigebildschirm 1 oder mehr Statusmarker angezeigt. Oben links auf dem Anzeigebildschirm
erscheint außerdem ein Symbol in Übereinstimmung mit NAMUR-Empfehlung NE 107
(Selbstüberwachung und Diagnose von Feldgeräten) und VDI/VDE 2650. Weitere Daten werden
bei Verwendung der PACTware™ Software mit dem passenden DTM in einem PC angezeigt.
Fehlercodes und entsprechende Daten werden auf dem Anzeigebildschirm des Geräts und im
DTM angezeigt.

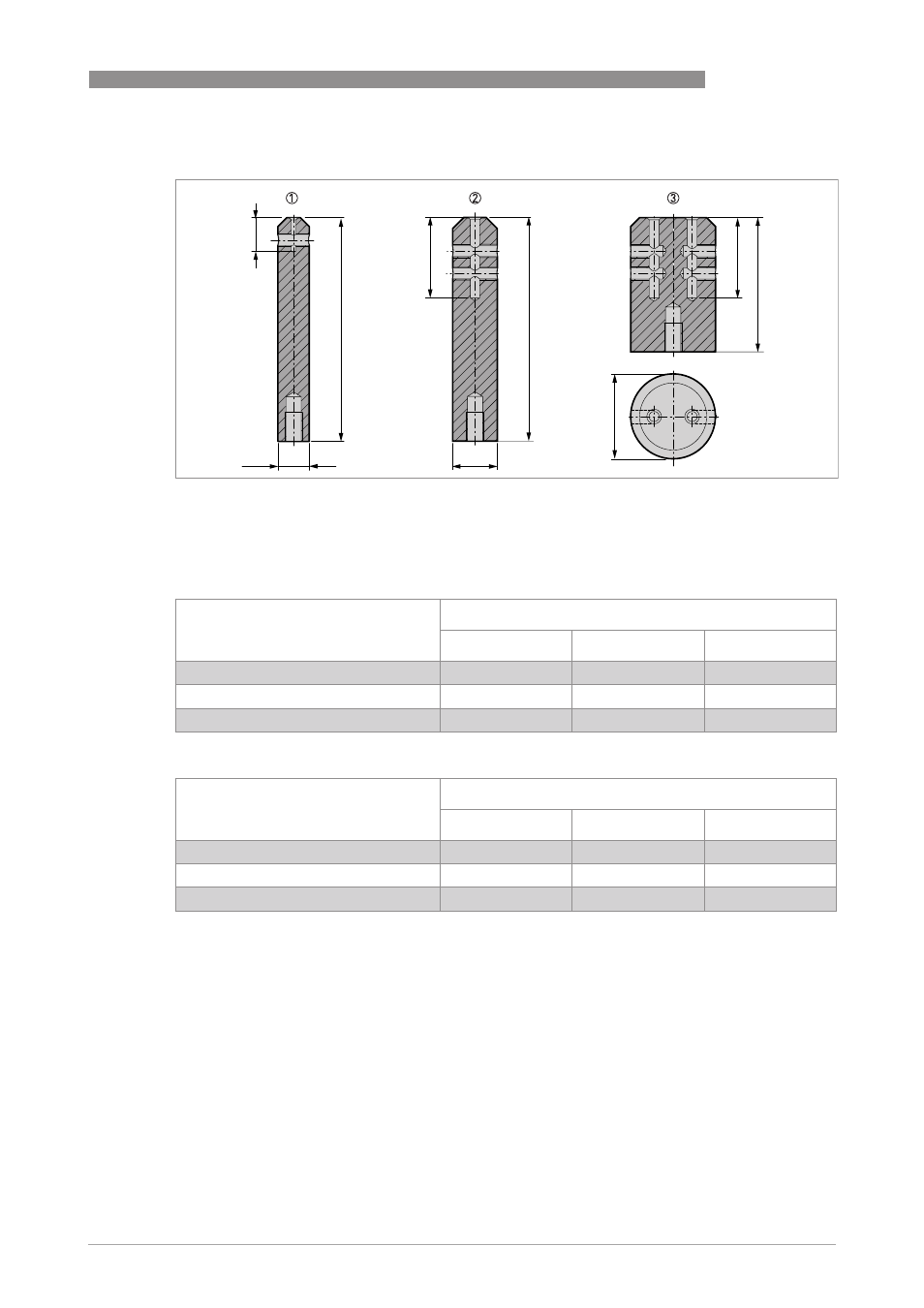

Abbildung 6-8: Abmessungen der Gegengewichte
1 Flexible Monosonde Ø2 mm / 0,08¨
2 Flexible Monosonde Ø4 mm / 0,15¨
3 Flexible Doppelsonde Ø4 mm / 0,15¨
Sondentyp
Abmessungen [mm]
a
b
Øc
Flexible Monosonde Ø2 mm
15
100
14
Flexible Monosonde Ø4 mm
36
100
20
Flexible Doppelsonde Ø4 mm
36
60
38
Sondentyp
Abmessungen [Zoll]
a
b
Øc
Flexible Monosonde Ø0,08¨
0,6
3,9
0,5
Flexible Monosonde Ø0,15¨
1,4
3,9
0,8
Flexible Doppelsonde Ø0,15¨
1,4
2,4
1,5
a
b
c
a
b
c
a
b
c
