Teil C Technische Daten, Blockschaltbild und Messprinzip
Kap. 5.2
02/2001
ALTOFLUX 2W
35
5.2
Fehlergrenzen bei Referenzbedingungen
Anzeige, Digitalwerte, Pulsausgang
•
kalibriert auf EN 17 025 akreditierten Kalibrierständen im direkten Volumenvergleich

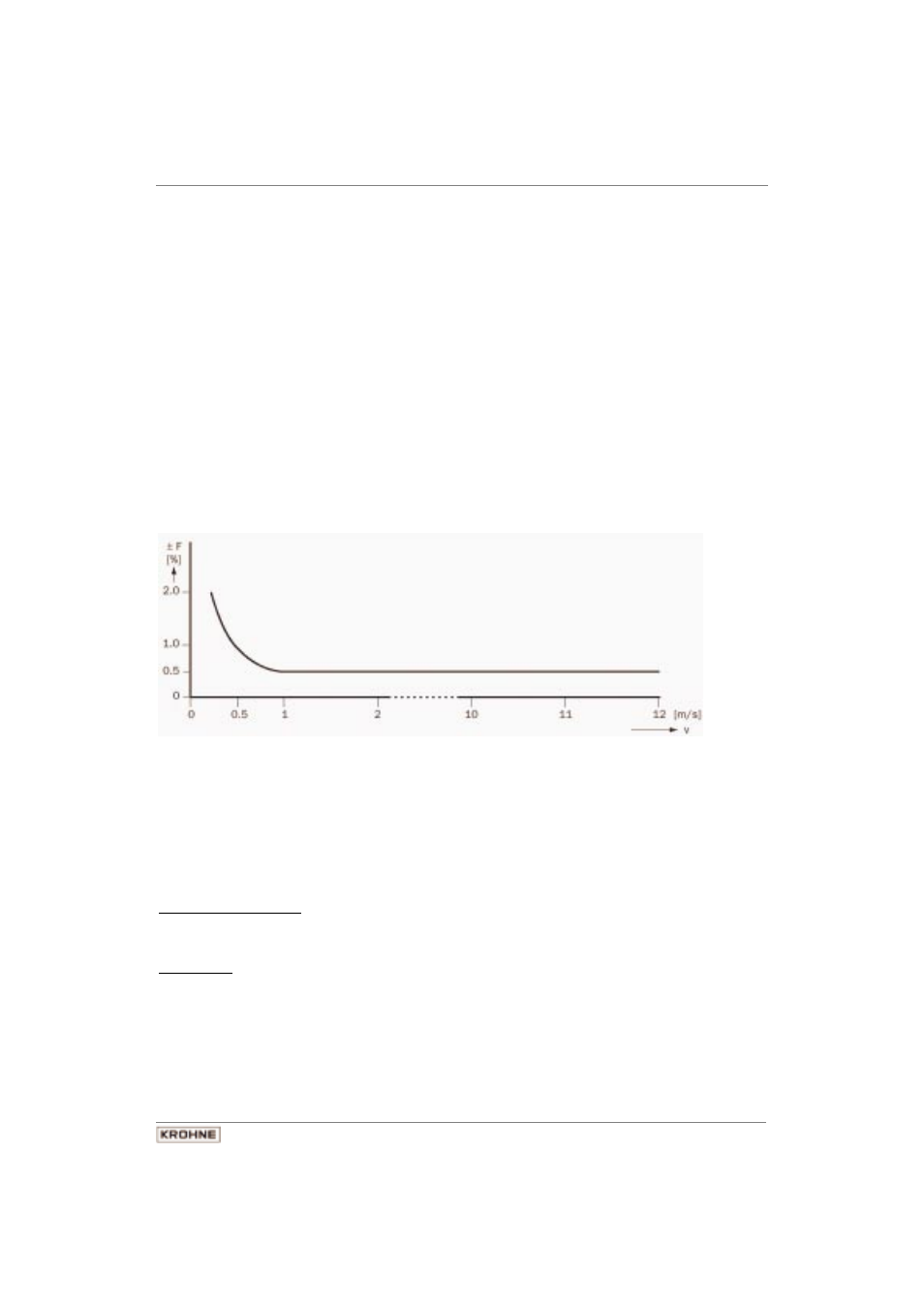

F
max. Fehler in % vom Messwert (keine typischen Werte!)
v
Durchflussgeschwindigkeit in m/s
Referenzbedingungen ähnlich EN 29104
Messstoff
Wasser bei 10 – 30°C
Elektrische Leitfähigkeit
>300
µ
S/cm
Hilfsenergie (Nennspannung)
U
N
(±2%)
Umgebungstemperatur
20 - 22 °C
Warmlaufzeit
60 min
Ein-/Auslaufstrecke
10 × DN / 2 × DN (DN = Nennweite)
Messwertaufnehmer
einwandfrei geerdet und zentriert
Messzeit
100 s
Baugröße/Nennweite
max. Fehler in % vom Messwert (v.M.) bei ...
DN mm
Zoll
v
≥
1 m/s:
v < 1 m/s:
DN 10 - 150
3
/
8
” – 6“
≤ ±
0,5% v. M.
≤ ±
5 mm/s
Stromausgang
wie o. a. Fehlergrenzen, zuzüglich ± 10
µ
A
Reproduzierbarkeit
v
≥
1 m/s:
v < 1 m/s:
bei konstantem Durchfluss
≤ ±
0,1% v. M.
≤ ±
1 mm/s
Äußere Einflüsse
typische Werte
max. Werte
Umgebungstemperatur
Pulsausgang
0,003 % v. M.
1)
0,01 % v. M.
1)
Stromausgang
0,01 % v. M.
1)
0,025 % v. M.
1)
}
bei
1 K Temperaturänderung
Hilfsenergie
< 0,02 % v. M.
0,05 % v. M.
bei 10 % Änderung
1)
Jeder KROHNE – Messumformer durchläuft mehrfach, min. 20 Stunden dauernde Burn-In-Tests bei wechselnden
Umgebungstemperaturen von –20 bis + 60 °C. Die Einhaltung der o.a. max. Grenzwerte wird dabei ständig durch
Rechner kontrolliert
