Viktig information
S
21
Musikeffekt
19 + 19 watt
(4 ohm, vid 1 kHz, 10% TMD)
Strömförbrukning
25W
Mått
Höger: Ca 125
Ч
205
Ч
212 mm
(b/h/d) inkl.utskjutande
delar
Vänter: Ca 125
Ч
205
Ч
198 mm
(b/h/d) inkl. utskjutande delar
Vikt
Höger: Ca 3,0 kg
Vänter: Ca 1,8 kg
Stereokassettdäck (TC-TX1)
Inspelningssystem
4-spårig 2-kanalsstereo
Frekvensomfång
(DOLBY NR OFF)
50 – 15.000 Hz (
±
3 dB), med
Sony TYPE IV-band
50 – 14.000 Hz (
±
3 dB), med
Sony TYPE II-band
50 – 13.000 Hz (
±
3 dB), med
Sony TYPE I-band
Svaj och fladder
±
0,2% W.PEAK (DIN)
Mått
Ca 142
Ч
125
Ч
205 mm (b/h/d)
inkl. utskjutande delar
Vikt Ca 2 kg
Medföljande tillbehör
Flat kabel (1)
Valfria tillbehör
MDS-MX1 MiniDisc-däck
Kassettdäcket TC-TX1
Utformning och tekniska data kan komma
att ändras utan föregående avisering.
Delar och reglage
Se sidorna inom parentes för hur du
använder reglagen.
Reglage markerad med en asterisk har egna
indikatorer.

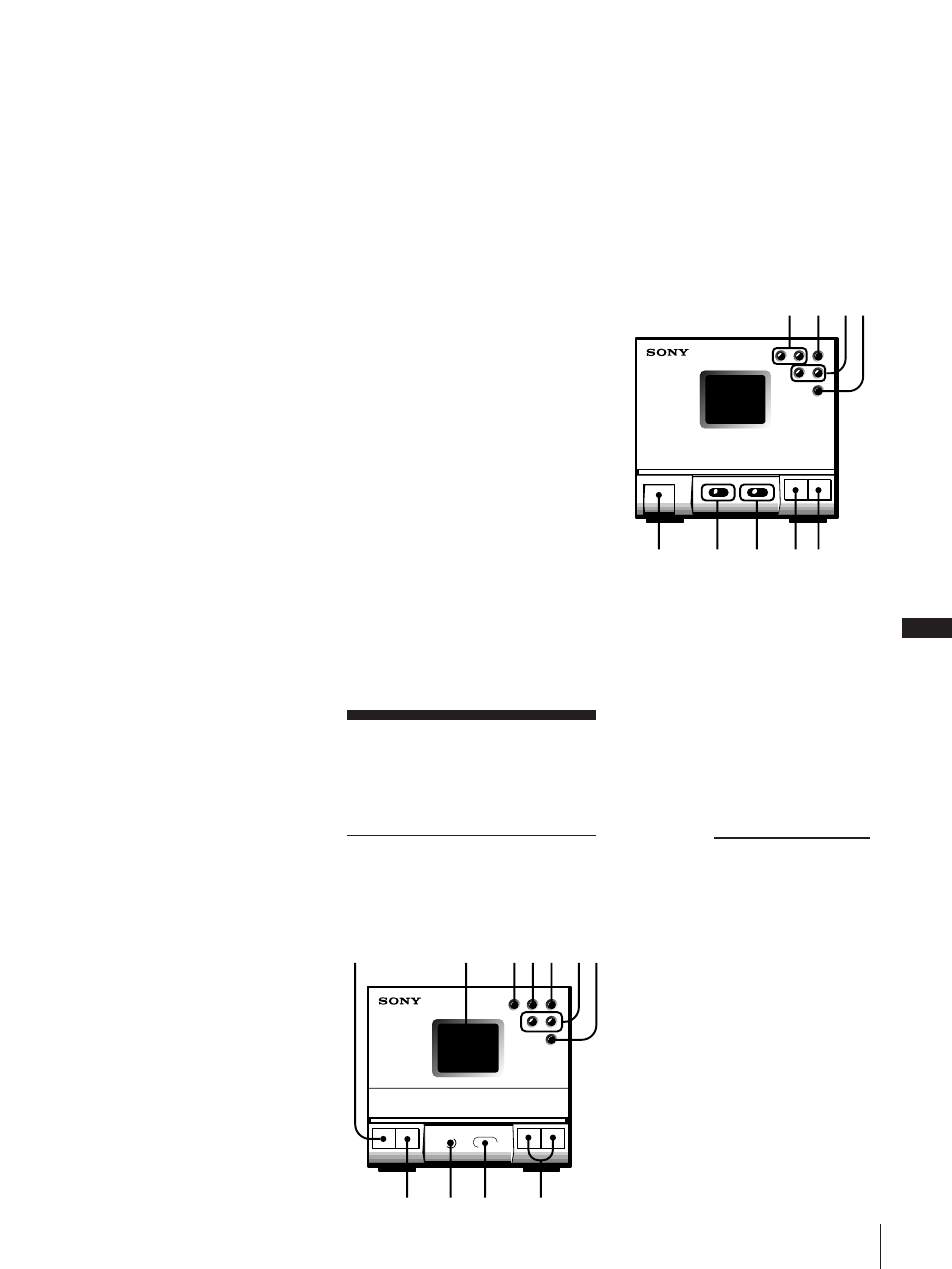

Frontpanelen
CD-spelare/Tuner/Förförstärkare
1 Strömbrytare ( 7 )
2 Teckenfönster ( 6, 7, 17 )
3 ^ (spela upp / paus)-knapp* ( 7 )
4 p (stopp)-knapp (7, 13)
5 6 (öppna)-knapp ( 7, 13)
6 =0 och )+ (AMS / sök) /
TUNING + och – knapparna ( 7, 11 )
7 BAND-knapp ( 9, 17 )
8 FUNCTION-knapp ( 12, 18 )
9 PHONES-uttag ( 14 )
!º Fjärrsensor
!¡ VOL + och – knapp ( 7, 10, 11 )
Stereokassettdäcket
1 ( (spela framsidan)* och 9 (spela
baksidan)* -knapparna ( 11, 16 )
2 p (stopp) -knapp ( 11 )
3 AMS / ) (snabbspolning, höger) and
0 (snabbspolning, vänster) -knappar
( 11 )
4 P(paus) -knapp ( 12, 13 )
5 6 EJECT -knapp ( 13 )
6 DOLBY NR OFF / ON -reglage ( 11, 12 )
7 DIRECTION A / a -reglage (13 )
8 r REC -knapp* ( 12 )
9 CD SYNC -knapp ( 12 )
OUTPUT-uttag:
Stereo-phoneuttag, 1 V,
1 kiloohm
MD OUT-uttag:
Stereo-phoneuttag, 250 mV, 1
kiloohm
Hörlursuttag:
Stereo-miniuttag, godtar
hörlurar med 8 ohm eller mer.
Allmänt
Strömförsörjning
220 – 230 V AC, 50/60 Hz
Strömförbrukning
25 W
Mått
Ca 142
Ч
125
Ч
252 mm (b/h/d)
inkl. utskjutande delar
Vikt
Ca 3 kg
Medföljande tillbehör
AM-ramantenn (1)
Sony RM-ST1 Fjärrkontroll (1)
Sony SUM-3 (NS)-batterier (2)
FM-trådantenn (1)
Högtalarkabel (1)
Ljudkabel (1)
Aktiva högtalarsystem (SA-N1)
Högtalarsystem
Envägsbasreflexion
Högtalarenheter
10 cm dia., av konisk typ
Märkimpedans
4 ohm
Strömförsörjning
220 – 230 V AC, 50/60 Hz
Kontinuerlig RMS-effekt
12 + 12 watt
(4 ohm vid 1 kHz, 5% THD)
10 + 10 watt
(4 ohm, DIN 1 kHz)
Musikeffekt
19 + 19 watt
(4 ohm, vid 1 kHz, 10% TMD)
Strömförbrukning
27W
Mått
Höger: Ca 125
Ч
200
Ч
215 mm
(b/h/d) inkl.utskjutande
delar
Vänter: Ca 125
Ч
200
Ч
200 mm
(b/h/d) inkl. utskjutande delar
Vikt
Höger: Ca 2,9 kg
Vänter: Ca 1,7 kg
Aktiva högtalarsystem (SA-N11)
Högtalarsystem
2-vägs basreflex (magnetiskt
skyddad utformning)
Högtalarenheter
10 cm dia., av konisk typ
2 cm dia., av typen balansdrift
Märkimpedans
4 ohm
Strömförsörjning
220 – 230 V AC, 50/60 Hz
Kontinuerlig RMS-effekt
12 + 12 watt
(4 ohm vid 1 kHz, 5% THD)
10 + 10 watt
(4 ohm, DIN 1 kHz)
3 4 5 6
2
1
8
9
!º
!¡
7
5
6
7
8 9
2 3
1
4
forts på nästa sida ➔
