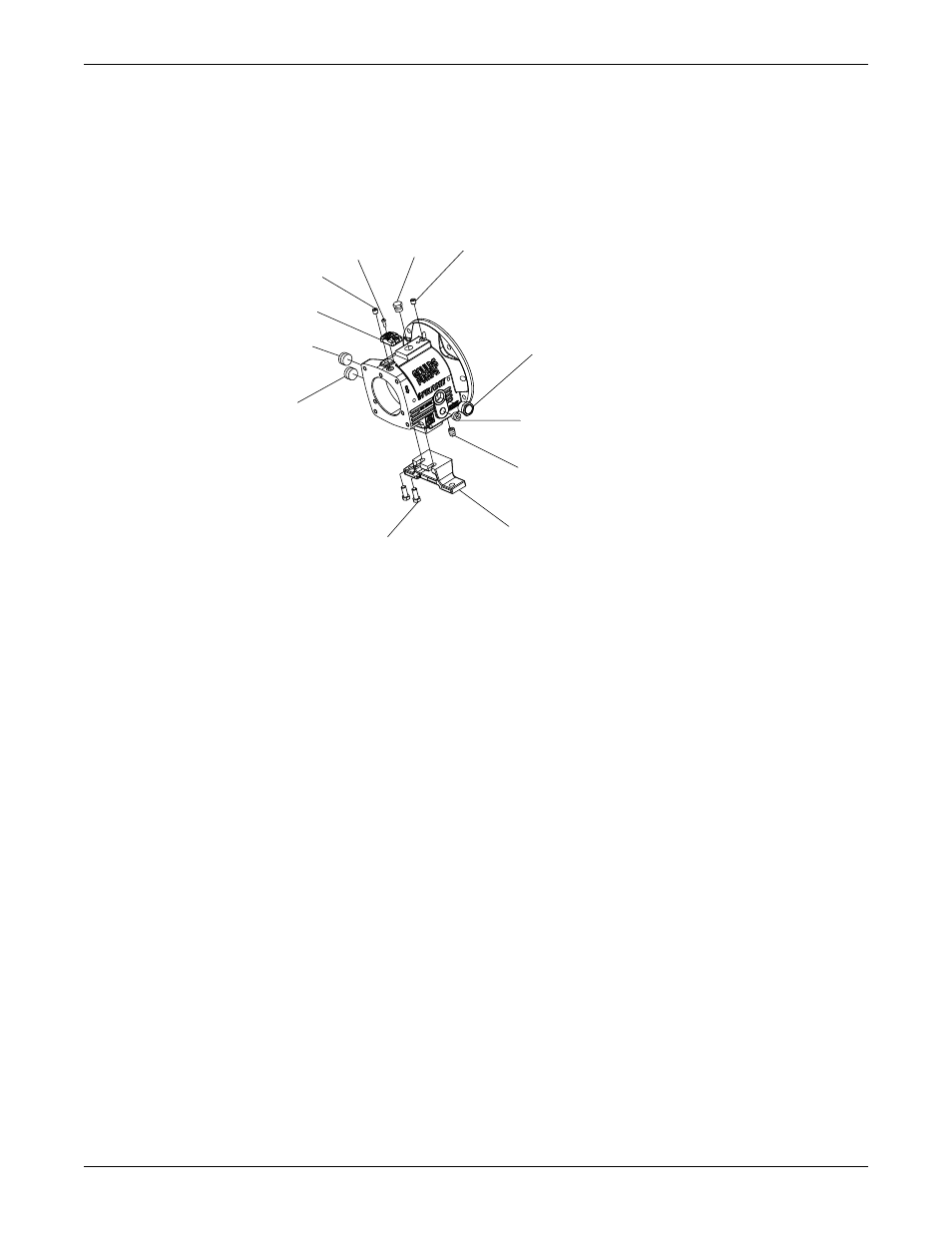

c) Montieren Sie das Sichtfenster (319).
d) Montieren Sie den Sichtölerstutzen (408J).
e) Montieren Sie den Stutzen für den Ölkühlereingang (408L).
f) Montieren Sie den Stutzen für den Ölkühlerausgang (408L).
g) Montieren Sie vier Ölnebelanschlussstutzen (408H).
Oder: Montieren Sie zwei Schmiernippel (193) und zwei Schmiermittelablassstutzen (113).
h) Montieren Sie den Stützschalenfuß (241) und ziehen Sie die Schrauben (370F) handfest an.
319
408N
408A
241
370F
408N
408W
372T 113A
408W
408M
761B
2. Montieren Sie das Außenlager (112A) auf der Welle (122).
Das nachschmierbare Lager verfügt über eine einzelne Deckscheibe. Das Außenlager ist so installiert,
dass die Deckscheibe zum Laufrad zeigt.
a) Überprüfen Sie die Welle (122) um sicherzugehen, dass sie sauber, richtig dimensioniert und frei
von Ausbrüchen und Graten ist.
b) Überziehen Sie den Lagersitz leicht mit einem dünnen Ölfilm.
c) Entfernen Sie das Lager (112) aus seiner Packung.
d) Entfernen Sie das Konservierungsmittel von der Bohrung und vom Außendurchmesser des
Lagers (112).
e) Verwenden Sie einen Induktionserhitzer mit einem entmagnetisierendem Kreislauf, um das Lager
(112) auf eine innere Ringtemperatur von 230°F (110°C) zu erhitzen.
f) Setzen Sie das Lager (112) auf die Welle (122) gegen den Wellenabsatz und ziehen Sie das Lager
mit der Sicherungsmutter (136) fest, bis dieses kalt ist.
Die Sicherungsmutter verhindert, dass sich das Lager vom Wellenabsatz entfernt, während es abkühlt.
g) Entfernen Sie die Lager-Sicherungsmutter (136), nachdem das Lager (112) abgekühlt ist.
3. Montieren Sie die Sicherungsscheibe (382) auf der Welle (122).
4. Schrauben Sie die Sicherungsmutter (136) auf die Welle (122) und ziehen Sie sie fest an.
5. Biegen Sie die Mitnehmer der Sicherungsscheibe in die Schlitze der Sicherungsmutter.
6. Montieren Sie den Sicherungsring des Lagers (361A) auf der Welle (122).
Stellen Sie sicher, dass die flache Seite des Ringes in Richtung Lager zeigt.
7. Überziehen Sie die Innenflächen der Lager mit Schmiermittel.
8. Montieren Sie das Innenlager (168) auf der Welle (122).
Das nachschmierbare Lager verfügt über eine einzelne Deckscheibe. Stellen Sie sicher, dass das Lager
so montiert wird, dass der Schild vom Laufrad weg zeigt.
Wartung (fortgesetzt)
