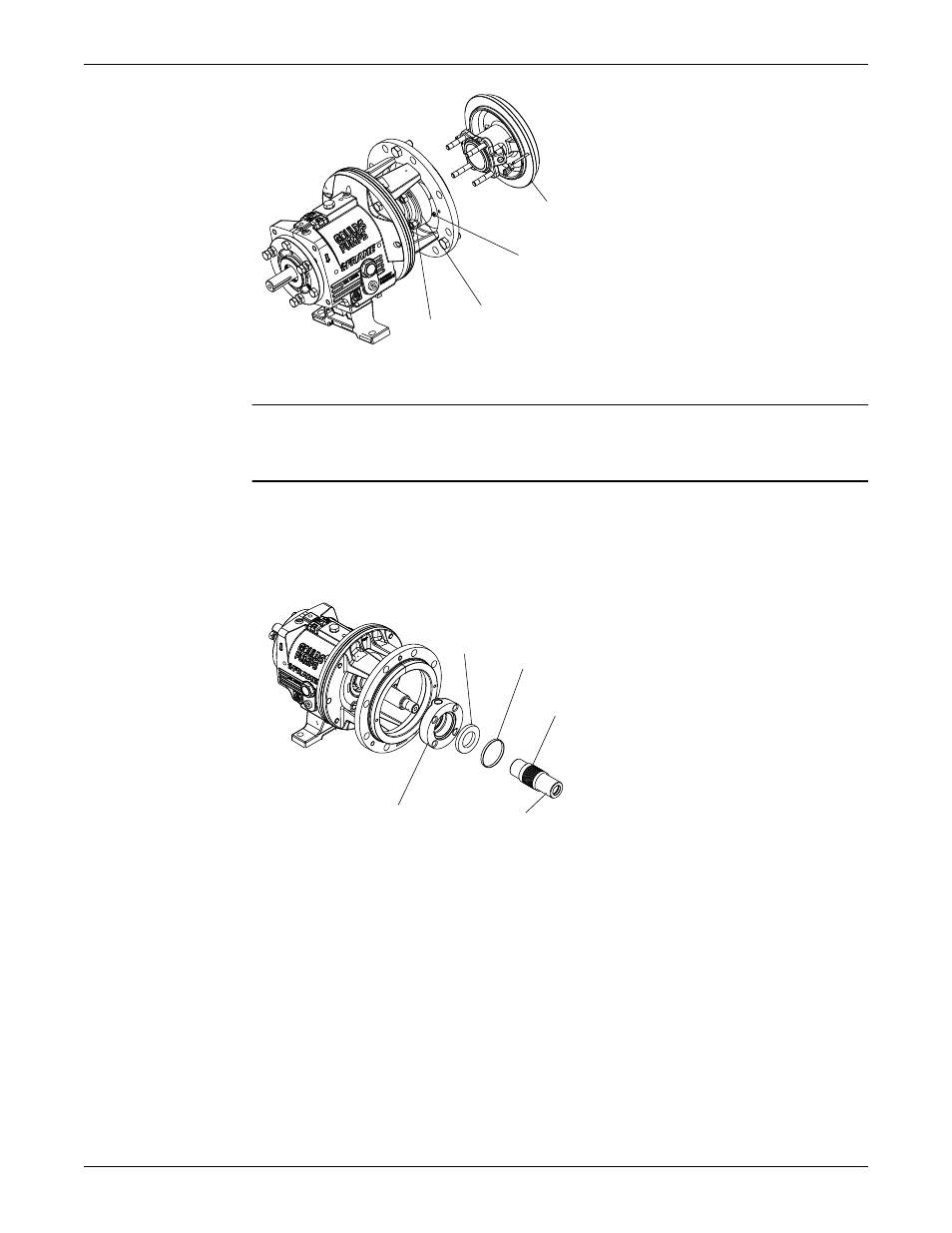

4. Entfernen Sie die Wellenhülse (126), sofern diese eingesetzt wird.
Die Gleitringdichtung ist an der Hülse befestigt
HINWEIS: Beschädigen Sie den stationären Teil der Gleitringdichtung nicht, die entweder zwischen
der Rückwand und der Stopfbuchse eingeklemmt ist oder sich in der Dichtungskammerbohrung
befindet. Wenn Sie vorgenannten Punkt nicht beachten, kann dies zu Schäden an den Geräten führen.
5. Entfernen Sie den drehbaren Teil der Dichtung von der Hülse durch Lösen der Einstellschrauben.
Schieben Sie sie anschließend von der Hülse.
Weitere Informationen entnehmen Sie bitte der Anleitung zur Gleitringdichtung.
6. Entfernen Sie die Stopfbuchse (250), den stationären Teil der Dichtung und den O-Ring (360Q).
126
383
360Q
383
250
Ausbau der Stopfbuchsenabdeckung
1. Entfernen Sie die Stopfbuchsenmuttern (355) und die Stopfbuchse (107).
2. Entfernen Sie die Muttern der Stopfbuchsenabdeckung (370H).
3. Entfernen Sie die Stopfbuchsenabdeckung (184).
Wartung (fortgesetzt)
