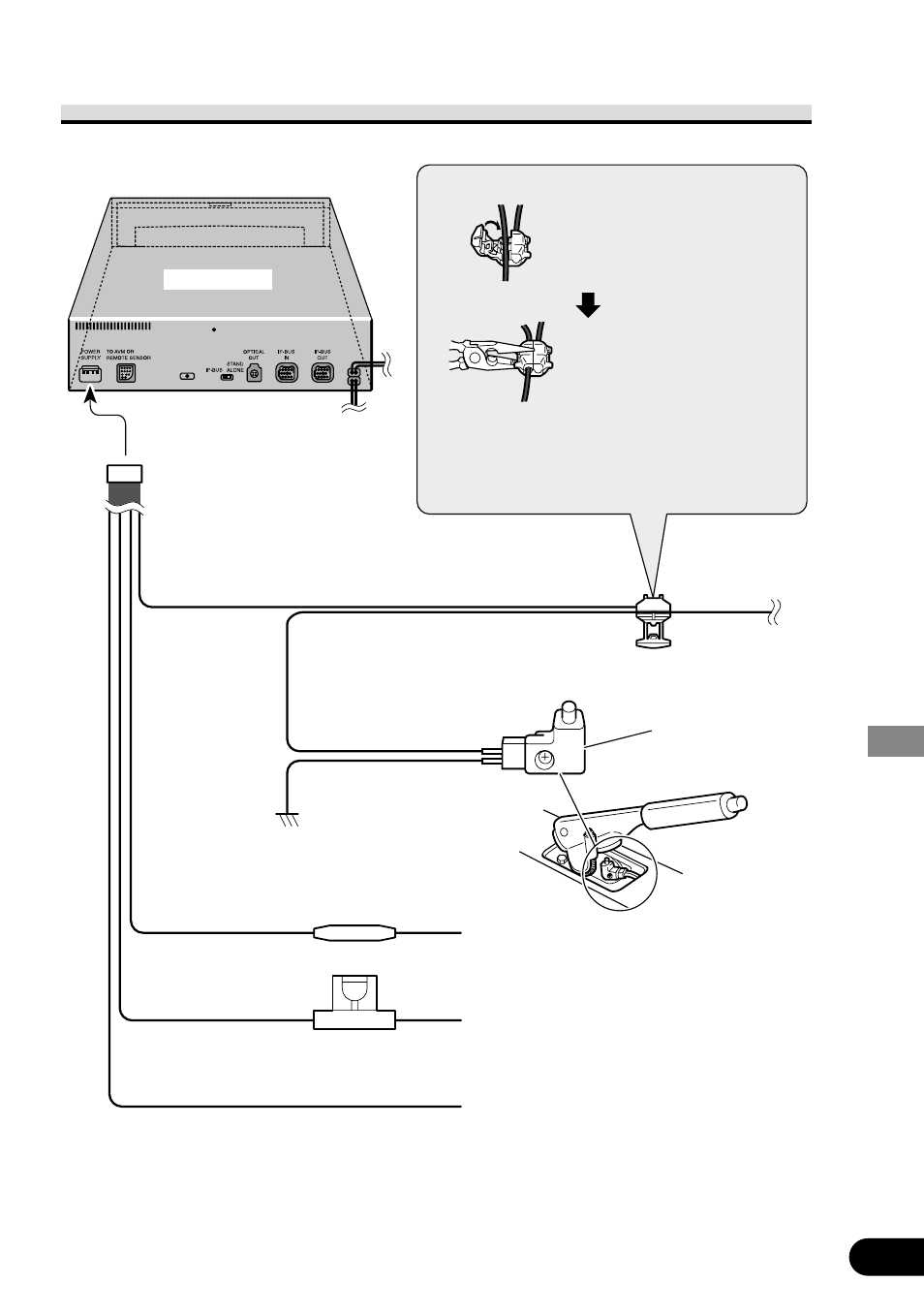

Anschluß des Betriebsstromkabels
Einbau
2.
1.
Dieses Produkt
Hellgrün
Dieser Anschluß dient zur Erkennung des ON/OFF-Status
der Handbremse. Das Kabel ist an die Stromversorgungsseite
des Handbremsenschalters anzuschließen.
Stromversorgungsseite
Masseseite
Sicherungswiderstand
Rot
An eine Stromversorgung anschließen,
(12 V Gleichstrom), die mit dem Zündschloß
ein- und ausgeschaltet wird.
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Gelb
An eine Stromversorgung anschließen,
die unabhängig vom Zündschloß immer
Strom führt.
Handbremsenschalter
Sicherungshalter
Anschlußmethode
Die Betriebsstromseite
des Parkbremsschalters
anklemmen.
Fest mit einer
Nadelzange
einklemmen.
Hinweis:
• Die Position des Parkbremsschalters hängt vom
Fahrzeugmodell ab. Einzelheiten entnehmen Sie
aus der technischen Dokumentation des Fahrzeugs
oder erfragen sie beim Händler.
