Drehbohrwerkzeuge 7

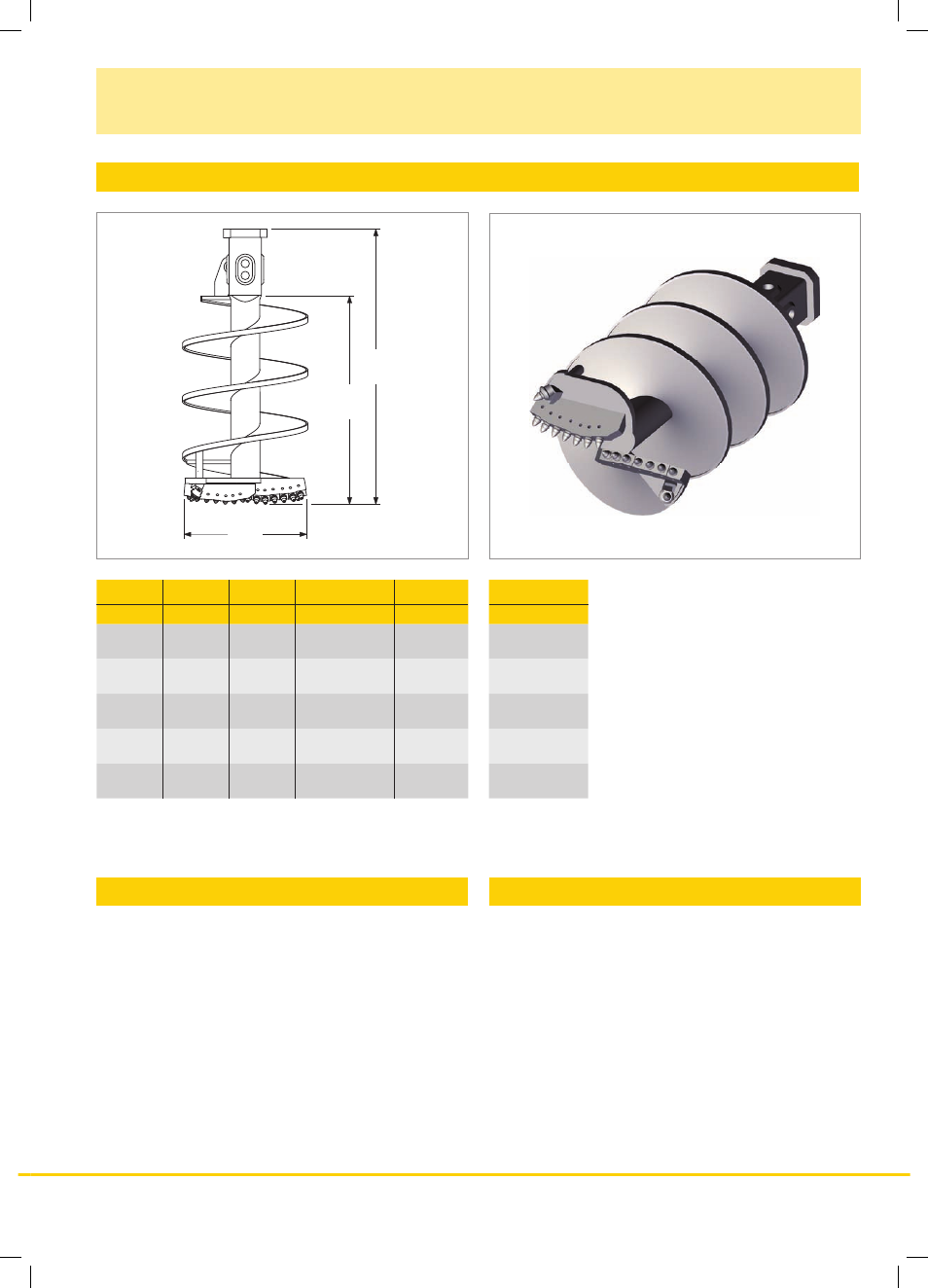

Felsbohrschnecken AU-RSCi
zweischneidig, ohne Pilotbohrer
Technische Daten
D NL GL Drehmoment Gewicht
[mm] [mm] [mm] [kNm] [kg]
520 1500 2330 220 730
650 1500 2330 220 890
780 1500 2330 330 1180
900 1500 2330 330 1250
980 1500 2330 330 1340
1080 1500 2330 440 1540
1200 1500 2340 440 1650
1390 1500 2340 440 1860
1680 1500 2360 440 1970
1850 1500 2360 440 2320
Ausführung
• Kellybox VK 200 aus vergütetem Stahlguß mit 2 Absteck-
bolzen D 60 mm.
• Schneckenwendel 30 mm stark, doppellagig im Schneiden-
bereich.
• Verschleißschutz am Schneckenkörper aus hochverschleiß-
festem und leicht austauschbarem Verbundpanzerblech.
• Zwei Schneidleisten, deren Rundschaftmeißel unter Ver-
zicht auf einen Pilotbohrer bis zum Zentrum schneiden, in
hochfestem Feinkornstahl mit Bohrungen zur Aufnahme der
Rundschaftmeißel RSC 19.
• Zwei Rundschaftmeißel RSC 19 in Wechselhaltern zum
Kalibrieren des Schneiddurchmessers.
Anwendung
Zweischneidige Bohrschnecke für rolligen und steinigen
Boden, plattig gelagerten klüftigen Fels und kompakten Fels
mittlerer Festigkeit.
Ø Bohrrohr
[mm]
620/540
750/670
880/800
1000/920
1080/1000
1180/1100
1300/1220
1500/1420
1800/1720
2000/1910
Andere Schneiddurchmesser und Nutzlängen auf Anfrage.
GL
NL
D
