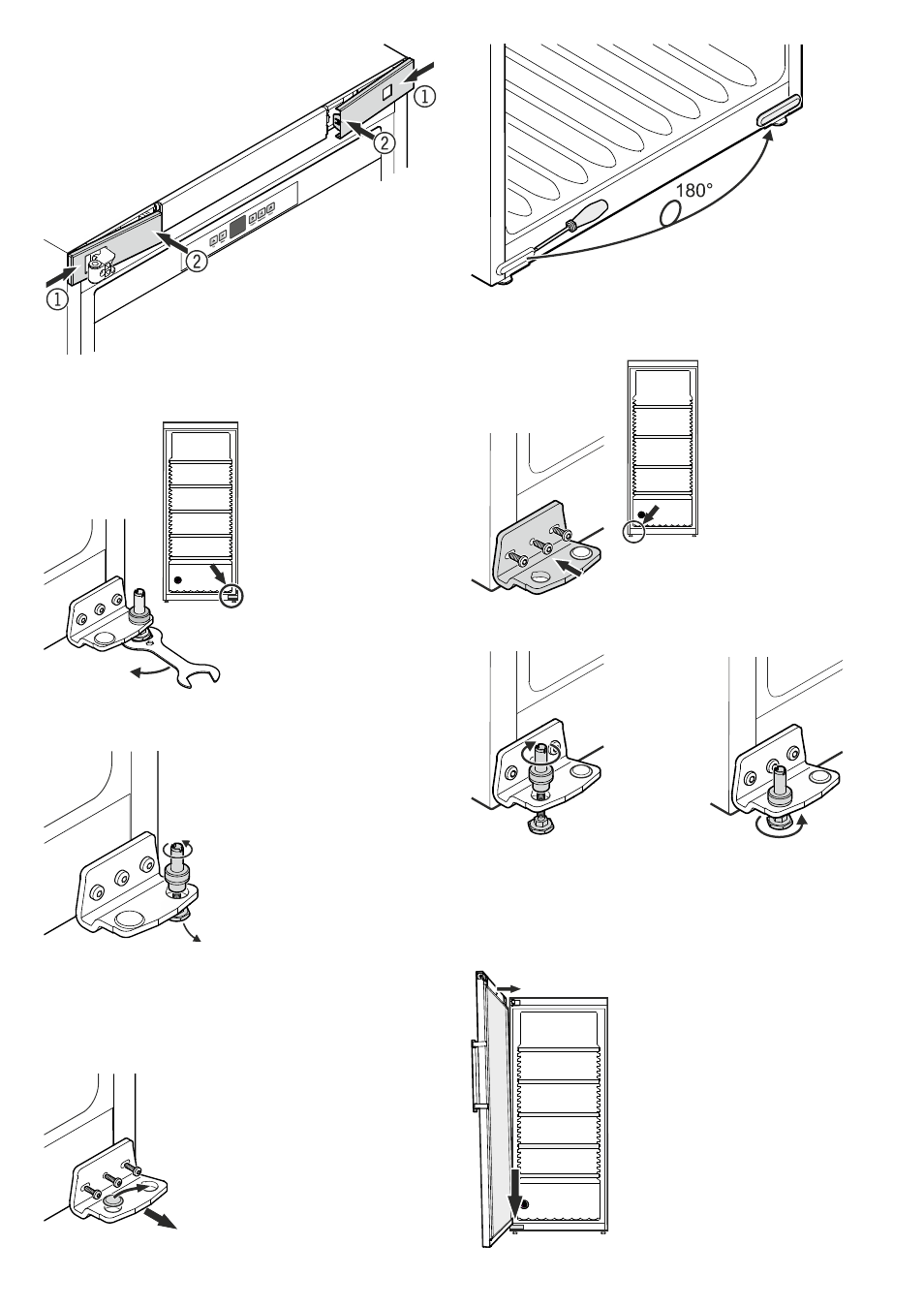

27. Tür auf den Bolzen aufsetzen und
oben zum Scharnierwinkel führen.
Achtung
Die Tür muss nun von einer Person
festgehalten werden.
23. Abdeckung abnehmen, 180° drehen und auf der
Gegenseite wieder einsetzen.
24
25 26
23
24. Scharnierwinkel anschrauben.
25. Stellfuß von unten
einsetzen und Bolzen
aufschrauben.
26. Bolzen vollständig in den
Scharnierwinkel einsetzen
und Stellfuß mit der Hand
festziehen.
16
17
18
21
22
16. Abdeckung (mit der kleineren
Öffnung) von außen nach in-
nen schieben und einrasten.
17. Abdeckung mit der größeren Öffnung über den
Scharnierwinkel führen, von außen nach innen
schieben und einrasten.
18. Stellfuß mit beiliegendem
Schlüssel lockern.
19. Bolzen nach oben ziehen und vom
Stellfuß abschrauben.
20. Stellfuß nach unten herausziehen.
19
21. Scharnierwinkel abschrauben.
22. Abdeckung auf Gegenseite um-
setzen.
