Universal serial bus (usb) schnittstelle – Dell 1707FP Monitor Benutzerhandbuch
Seite 8
12
DDC-Daten
13
H-Sync
14
V-Sync
15
DDC-Takt

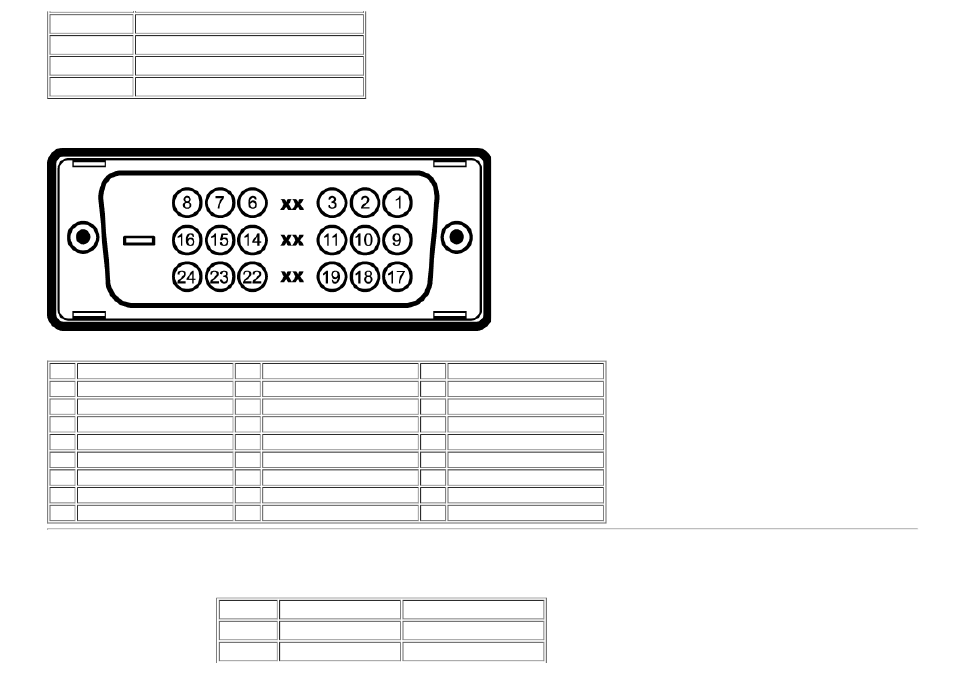

24poliger digitaler DVI-Anschluss:
Hinweis: Stift 1 befindet sich oben rechts.
Stift Signalbelegung
Stift Signalbelegung
Stift Signalbelegung
1
T.M.D.S. Daten 2-
9
T.M.D.S. Daten 1-
17
T.M.D.S. Daten 0-
2
T.M.D.S. Daten 2+
10
T.M.D.S. Daten 1+
18
T.M.D.S. Daten 0+
3
T.M.D.S. Daten 2 Abschirmung 11
T.M.D.S. Daten 1 Abschirmung 19
T.M.D.S. Daten 0 Abschirmung
4
Kein Anschluss
12
Kein Anschluss
20
Kein Anschluss
5
Kein Anschluss
13
Kein Anschluss
21
Kein Anschluss
6
DDC Takt
14
+5V Spannungsversorgung
22
T.M.D.S. Takt Abschirmung
7
DDC Daten
15
Selbsttest
23
T.M.D.S. Takt +
8
Kein Anschluss
16
Hot-Plug-Erkennung
24
T.M.D.S. Takt -
Universal Serial Bus (USB) Schnittstelle
Dieser Monitor unterstützt die Highspeed-zertifizierte USB 2.0 Schnittstelle.*
Datenübertragungsrate Leistungsaufnahme
Highspeed 480 Mbps
2,5W (max., je Anschluss)
Fullspeed
12 Mbps
2,5W (max., je Anschluss)
