HDMI-Anschluss
Plug & Play-Unterstützung
Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der
Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display
Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass
sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die
meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie
unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der
Monitoreinstellungen finden Sie unter
.

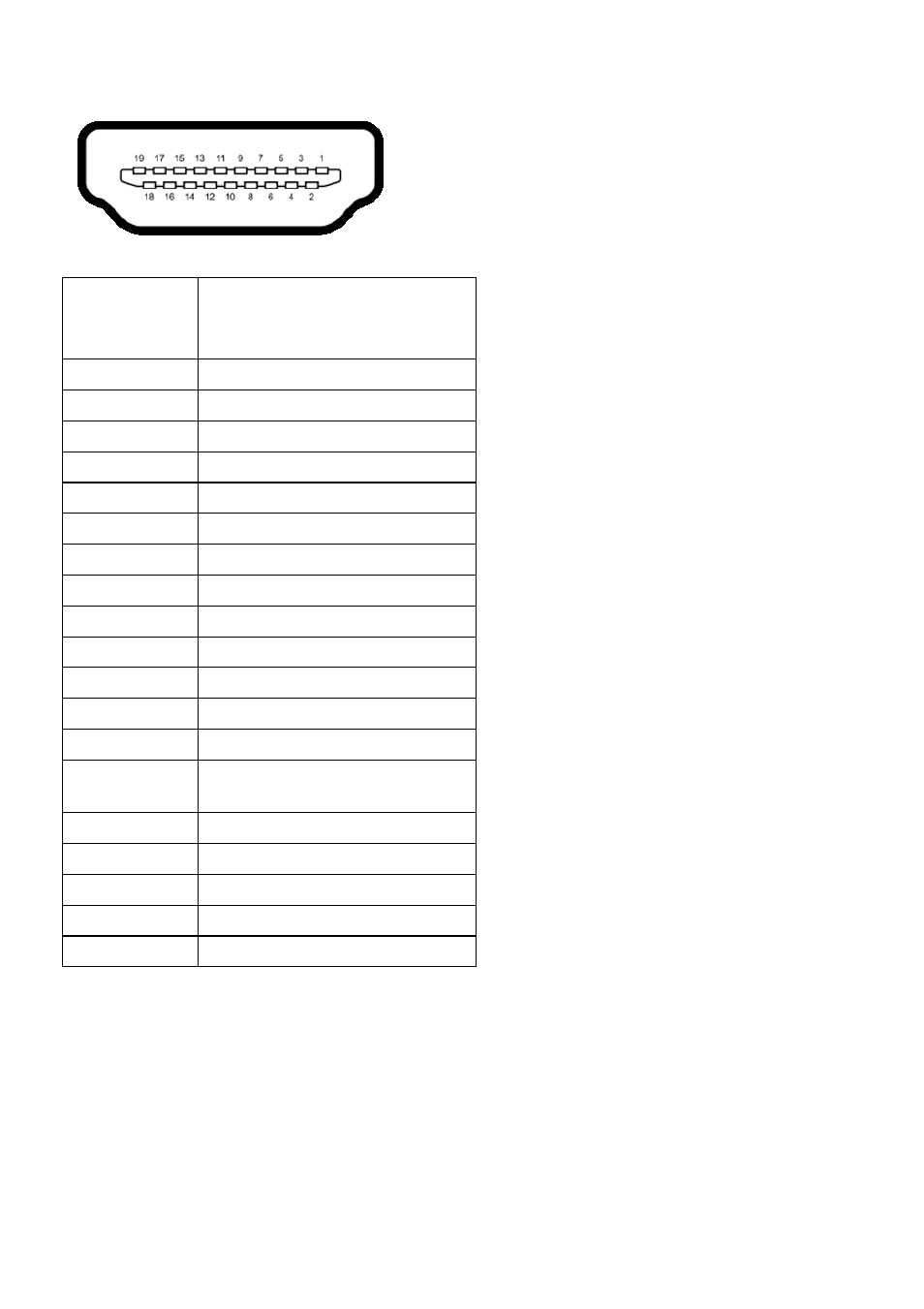

Pinnummer
Seite mit 19 Stiften des
angeschlossenen
Signalkabels
1
T.M.D.S.-Daten 2-
2
T.M.D.S.-Daten 2, Abschirmung
3
T.M.D.S.-Daten 2-
4
T.M.D.S.-Daten 1+
5
T.M.D.S.-Daten 1, Abschirmung
6
T.M.D.S.-Daten 1-
7
T.M.D.S.-Daten 0+
8
T.M.D.S.-Daten 0, Abschirmung
9
T.M.D.S.-Daten 0-
10
T.M.D.S.-Takt +
11
T.M.D.S.-Takt, Abschirmung
12
T.M.D.S.-Takt -
13
CEC
14
Reserviert (am Gerät nicht
angeschlossen)
15
SCL
16
SDA
17
DDC/CEC-Masse
18
+5 V-Stromversorgung
19
HOT-PLUG-ERKENNUNG
