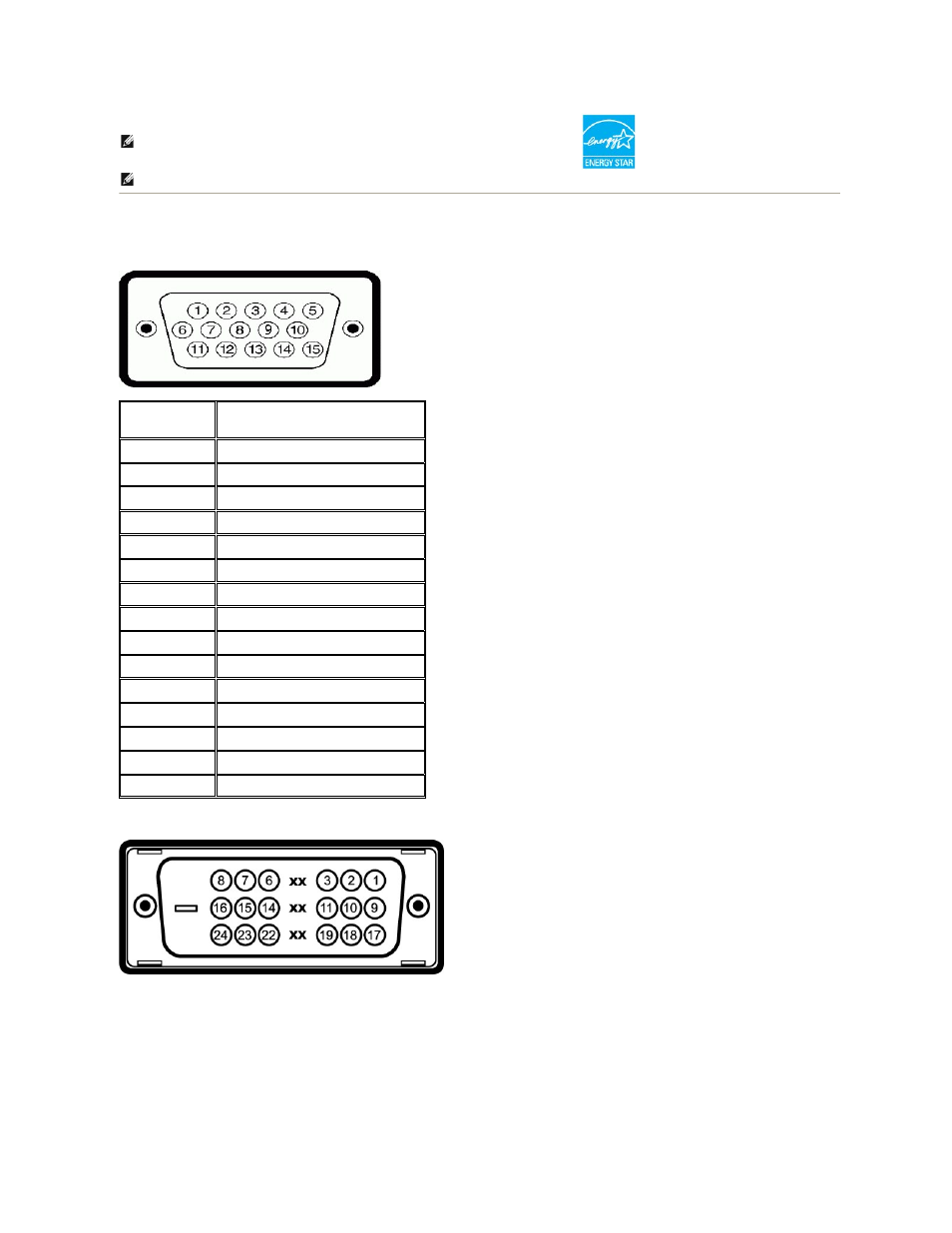

Pin-Belegung
VGA-Stecker
HINWEISE: Dieser Monitor ist mit ENERGY STAR® konform.
HINWEISE: Null Stromverbrauch im AUS-Modus kann nur erreicht werden, wenn das Hauptkabel vom Monitor getrennt wird.
Stift-Nr. 15-poliges Ende des
Signalkabels
1 Video-Rot
2 Video-Grün
3 Video-Blau
4 MASSE
5 Selbsttest
6 MASSE-R
7 MASSE-G
8 MASSE-B
9 PC 5V/3,3V
10 MASSE-Sync.
11 MASSE
12 DDC-Daten
13 H-Sync.
14 V-Sync.
15 DDC-Takt
DVI-Anschluss
Stift-
Nummer Monitorende des 24 poligen Signalkabels
1
T.M.D.S. RX2-
2
T.M.D.S. RX2+
3
T.M.D.S. MASSE
4
Kein Anschluss
5
Kein Anschluss
6
DDC Takt
