9
Deutsch
Einführung
12V OUT
RS232
R
G
B
H
V
S-VIDEO
VIDEO
Y
Pb
Pr
RJ45
HDMI 2
HDMI 1
VGA-OUT
VGA 2-IN
VGA 1-IN
SOURCE
INFO.
MENU
AV MUTE
ENTER
RE-SYNC
LENS
SHIFT
FOCUS
ZOOM

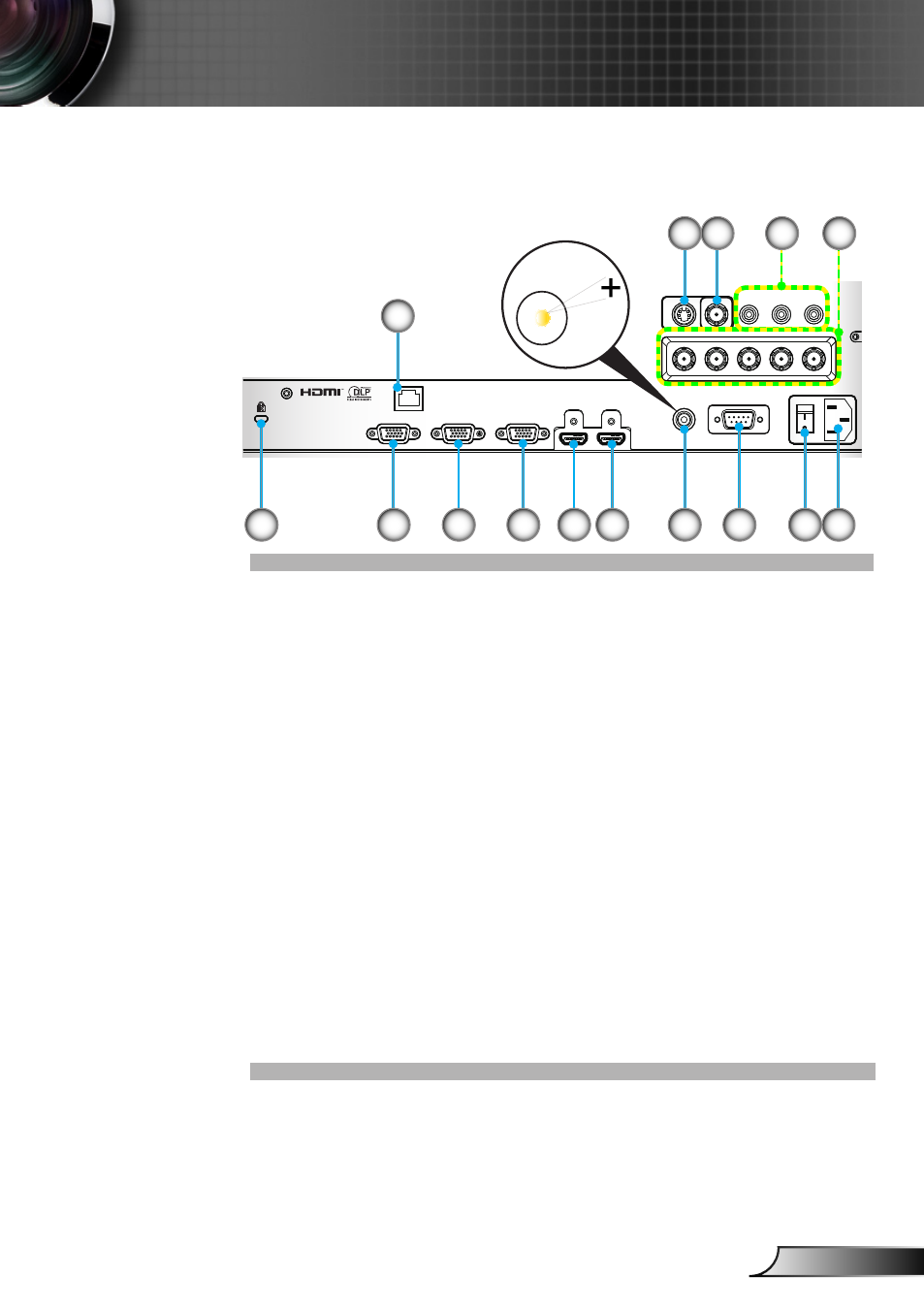

Ein- und Ausgänge
1. S-Video-Eingang
2. Composite Video-Eingang
3. Component Video-Eingangsanschluss (YPbPr)
4. BNC-Eingangsanschluss (YPbPr/RGBHV)
5. Anschluss für Kensington™-Schloss
6. RJ-45-Netzwerkanschluss
7. VGA-Ausgangsanschluss (Monitor-Schleifenausgang)
8. VGA2-In-/YPbPr-Anschluss (Analoges PC-Signal/Compo-
nent Video-Eingang/HDTV/YPbPr)
9. VGA1-In-/YPbPr-Anschluss (Analoges PC-Signal/Compo-
nent Video-Eingang/HDTV/YPbPr)
10. HDMI 1 Anschluss
11. HDMI 2 Anschluss
12. 12 V Trigger-Relais-Anschluss (12 V, 750 mA)
13. RS-232-Anschluss (9-Pin DIN Typ)
14. Netzschalter
15. Netzanschluss
13
15
5
9
1
2
10
7
8
11
3
12V OUT
14
12
4
6
