Installation
Anschluss des Projektors
Installation des Projektor-Objektivs
1
2
5
 Schalten Sie den
Projektor aus, bevor
Sie das Objektiv
installieren oder
austauschen.
 Vermeiden Sie die
Verwendung der
Fernbedienung
oder des Projektor-
Tastenfeldes, um
die Objektivver-
schiebung oder
dem Zoom/Fokus
einzustellen, wäh-
rend das Objektiv
angebracht wird.

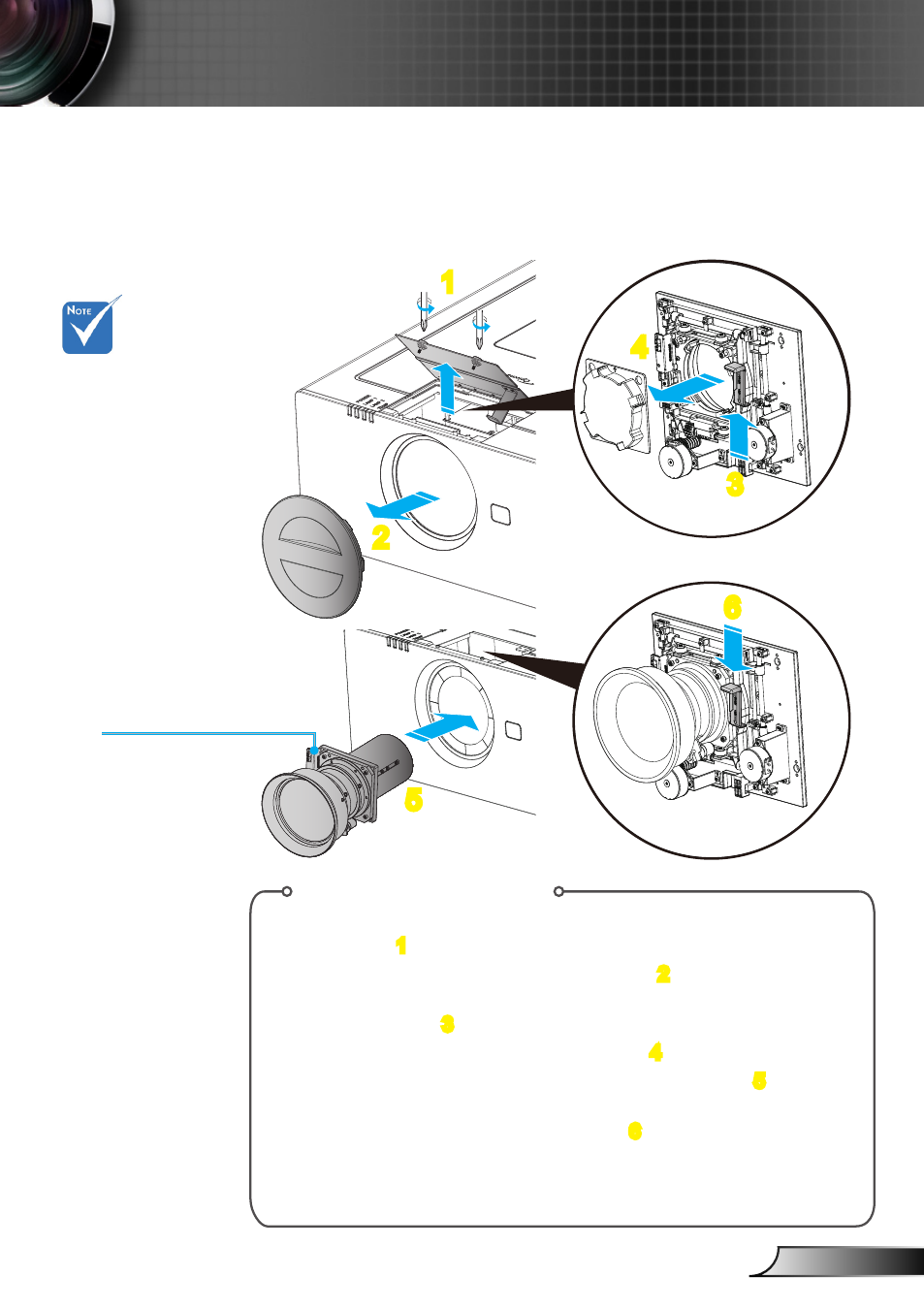

Installation des Objektivs:
1. Lösen Sie die 2 Schrauben und heben Sie die Objektivabdek-
kung an. 1
2. Entfernen Sie die Projektorabdeckung. 2
3. Schieben Sie den Auslösehebel nach oben, um die Verriege-
lung zu lösen. 3
4. Entfernen Sie die Objektivabdeckung. 4
5. Schieben Sie das Objektiv in die richtige Position. 5
6. Schieben Sie den Auslösehebel nach unten, um das Objektiv
in die richtige Position zu schieben. 6
(Bitte beachten Sie, dass die PCB ausgerichtet werden müssen)
Kehren Sie die obigen Schritte um, wenn Sie das Objektiv aus-
tauschen möchten.
3
4
6
PCB
(Trägerplatten)
