DE-59
RS232 – Befehle und
Protokollfunktionen

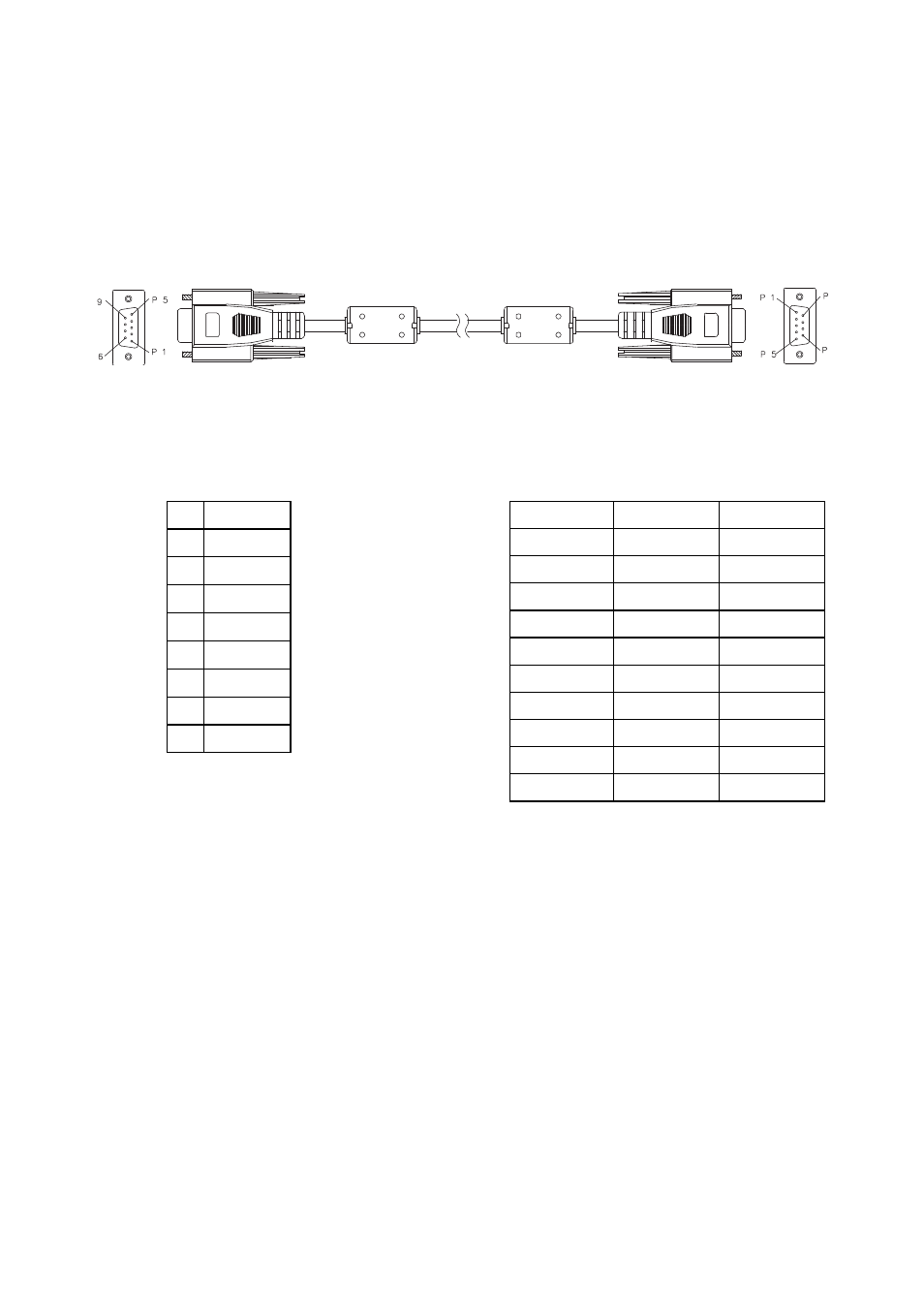

RS232-Pinbelegung
RS232-Protokollfunktionen
Hinweis
Sämtlichen ASCII-Befehlen wird ein <CR> angehängt.
0D ist der Hexadezimalcode für den ASCII-Code <CR>.
Baudrate: 9600
Datenbits: 8
Parität: Kein
Stoppbits: 1
Flusssteuerung: Kein
UART16550 FIFO: Deaktivieren
Projektor-Rückmeldung (erfolgreich): P
Projektor-Rückmeldung
(fehlgeschlagen): F
XX = 01 - 99, Projektor-ID,
XX = 00 gilt für sämtliche
Projektoren
D-Sub 9-polig (auf
Projektorseite)
1
1 CD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
Kabel
(auf Kabelseite)
C1
Farbe
C2
1
Schwarz
1
2
Braun
3
3
Rot
2
4
Orange
6
5
Gelb
5
6
Grün
4
7
Blau
8
8
Purpur
7
9
Weiß
9
SHELL
DW
SHELL
