3

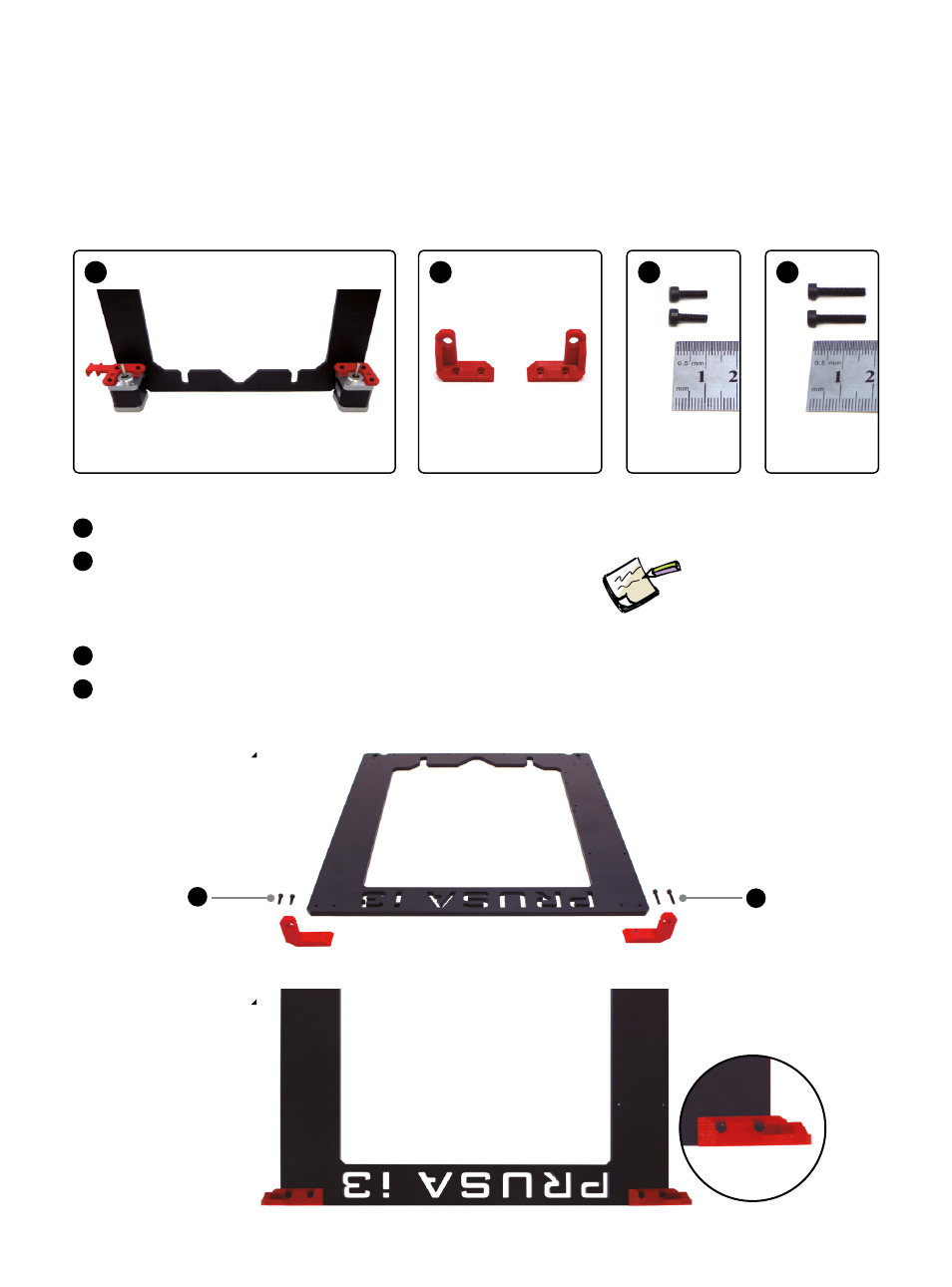

Befestigung der oberen Halterungen der glatten
Rundstangen
Bauteil aus Schritt 2
Gedruckte obere Halterung
Gedruckte Teile zur Befestigung der verchromten
glatten Rundstangen (Ø8 mm x 320 mm) der Z-Achse
am oberen Rahmen
M3 Schraube x 10 mm
M3 Schraube x 18 mm
A
B
C
D
D
1 x 2 x 2 x 2 x
A D B C
1
2
C
Die M3 Schraube x 18
mm wird verwendet um
die LCD Halterung am
Rahmen zu befestigen.
