Lumens Technology CL510 Quick Installation - Handbuch

1.1 Vorbereitung vor der Installation
Die Installation und der Anschluss der CL510 Deckenkamera erfordern spezielle
Fähigkeiten. Wenn Sie sie selbst installieren möchten, folgen Sie bitte den
notwendigen Schritten, stellen Sie eine feste Installation des Gerätes sicher, und
achten Sie auf Ihre eigene Sicherheit, um Unfälle zu vermeiden.
＊ Achten Sie auf die Sicherheit der Installationsumgebung. Installieren Sie
dieses Gerät bitte nicht an einer instabilen Decke oder an einem Ort, wo es
herunterfallen könnte, um Unfälle zu vermeiden.
＊ Bitte prüfen Sie den Inhalt der Verpackung auf Vollständigkeit. Bitte
kontaktieren Sie den Händler, falls etwas fehlen sollte und achten Sie darauf,
dass das Zubehör in der Verpackung nicht beschädigt wird.
＊ Bitte wählen Sie vorab einen geeigneten Standort für die Installation der
CL510. Bitte suchen Sie den Installationsstandort nach folgenden
Gesichtspunkten aus:
▼ Bestätigen Sie die Position des zu erfassenden Objektes.
▼ Berechnen Sie die Höhe in Betracht der Position des zu erfassenden
Objektes, die für das Aufhängen des Gerätes nötig ist.
＊ Bitte bereiten Sie die folgenden Werkzeuge für die einfache Installation und
eine kürzere Installationszeit vor:
▼ Zubehör der CL510 in der Verpackung.
▼ Aufhängungsteile (Deckenmontagehänger, Schraube für Befestigung von
Hänger 1/4-UNC x 4).
▼ Bohrmaschine, Schraubendreher.
▼ Leiter.

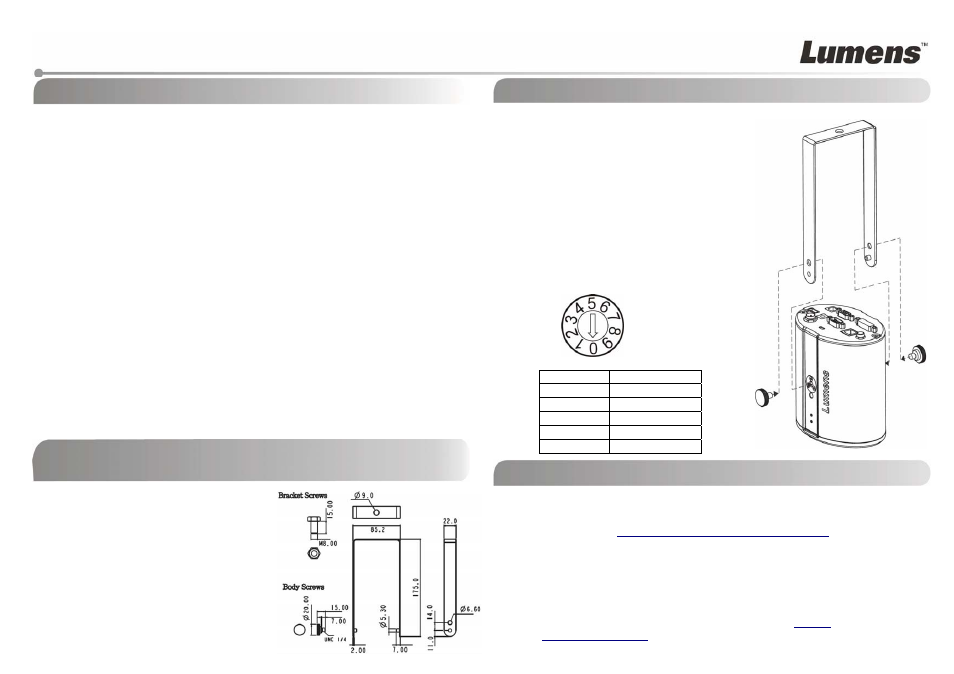

2.1 Schematisches Diagramm
für die Größe des
U-Hängers
Die Installateure sollten den
Schraubenhänger der Größe der
Öffnung, die für die Befestigung des
Hängers verwendet wird,
entsprechend vorbereiten. (Der
Schraubenhänger muss separat
erworben werden.)
3.1 Installationsschritte
1. Stellen Sie den DIP SCHALTER auf den
gewünschten Ausgang ein.
2. Setzen Sie den U-Hänger und das Gerät
mit den beiliegenden Schrauben
zusammen.
3. Bitte folgen Sie den Anweisungen für
den Schraubenhänger, um ihn an der
Decke zu installieren.
4. Schrauben Sie das Gerät auf den
Schraubenhänger und schließen Sie die
Installation ab.
3.2 DIP Einstellung
1. Drücken Sie nach dem Einschalten auf [MENU] zum Aufruf des Menüs, um
die Stromfrequenz anzupassen.
Bitte lesen Sie
Anhang 1 der CL510 Installationsanleitung für die verwendeten
Frequenzen in diversen Regionen.
2. Drücken Sie auf [LASER] auf der Fernbedienung, um den Laserpunkt zu
aktivieren und drücken Sie anschließend auf [FREEZE] -> [DEL] -> [ ], um
den Mittelpunkt zu aktivieren. Verwenden Sie einen Schraubendreher, um
den Knopf so einzustellen, dass sich die beiden Punkte überlappen.
3. Öffnen Sie das Service Menü, um die AF-Tabelle einzurichten.
Weitere Hinweise zur Bedienung finden Sie in der CL510
Installationsanleitung .
C C L L 5 5 1 1 0 0 S S c c h h n n e e l l l l - - I I n n s s t t a a l l l l a a t t i i o o n n s s a a n n l l e e i i t t u u n n g g
1. Installationsanweisungen
2. Schematisches Diagramm für die Größe des
U-Hängers und Vorbereitung auf die Installation
3. Ich möchte die CL510 an der Decke installieren
4. Installation und Einrichtung vor der Nutzung
Einst. Ausgabemodus
0 XGA (Standard)
1 SXGA
2 WXGA
3 UXGA
4 1080P
