7
DEUTSCH
Erste Schritte
Anschlüsse
Betrieb
Fehlersuche
Technische Daten
Index
W
eitere Anschlussbuchsen
Erweiterter Betrieb
Erklärung der Fachausdrücke

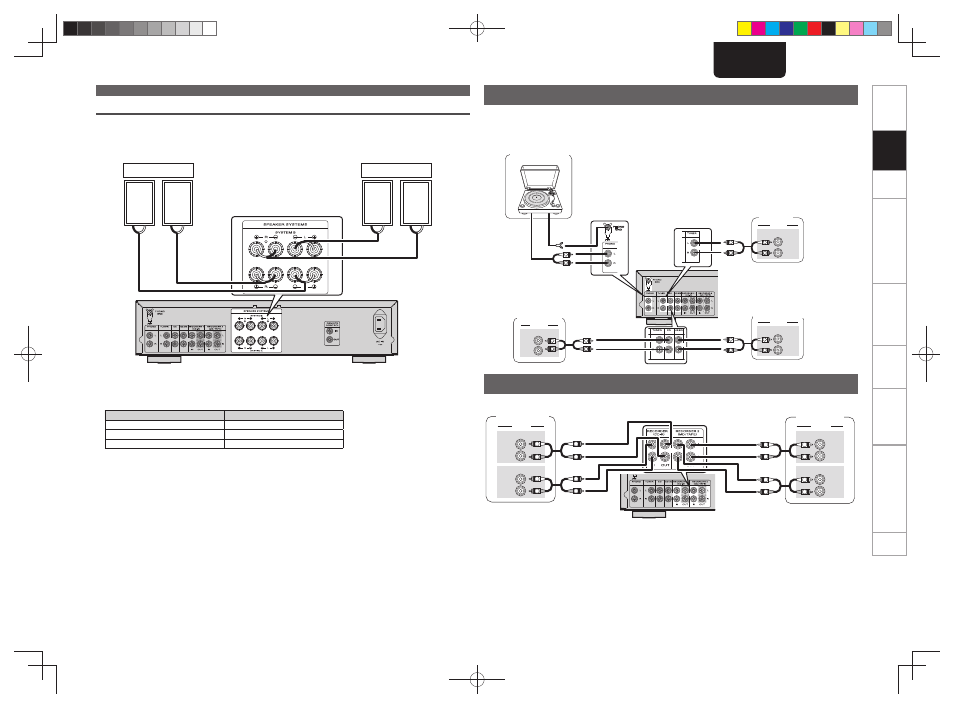

Anschlüsse
Lautsprecheranschlüsse
• Von den Anschlussbuchsen SPEAKERS A und B wird dasselbe Signal ausgegeben.
• Wenn nur ein Paar Lautsprecher angeschlossen wird, sollten entweder die Anschlüsse SYSTEM A oder
die Anschlüsse SYSTEM B genutzt werden.
w q w q
(R) (L)
w q w q
(R) (L)
Lautsprecher A Lautsprecher B
n Lautsprecherimpedanz
Verwenden Sie Lautsprecher mit einer Impedanz innerhalb des unten dargestellten Bereiches
entsprechend ihren Verwendungsbedingungen.
Verwendete Lautsprecher Impedanz
A 4 - 16 Ω
B 4 - 16 Ω
A und B 8 - 16 Ω
Anschluss von Recordern
3
-
"6%*0
065
3
-
"6%*0
3
-
"6%*0
065
3
-
"6%*0
"6%*0
*/ "6%*0
*/
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Recorder-1 Recorder-2
Anschluss von Playern
Ein Schallplattenspieler mit einem MM-Tonabnehmern kann an dieses Gerät angeschlossen werden. Um
einen MC-Tonabnehmer zu verwenden, schließen Sie bitte einen Aufwärtstransformator an.
• Wenn bei Anschluss der Erdungsleitung Brummen oder Rauschen erzeugt wird, trennen Sie sie wieder
ab.
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
GND AUDIO
OUT
R
L
R
L
R
L
R
L
R
L
R
L
R
L
CD-Player
Tuner
Plattenspieler
BD-Player
Schließen Sie hier die Erdungsleitung Ihres Plattenspielers an.
Anschlüsse
