ALLGEMEINE BEDIENUNG
FORTGESCHRITTENER
BETRIEB
STÖRUNGSSUCHE
SONSTIGES
NAMEN UND FUNKTIONEN
ALLGEMEINE ANSCHLÜSSE
DEUTSCH
RÜCKSEITE
w e r t q
r Buchsen REMOTE CONTROL IN
und OUT
Unter Verwendung des mitgelieferten Fernsteu-
erungskabels ermöglichen diese Buchsen den
Anschluss dieses Gerätes an eine andere Marantz-
Komponente, die ebenfalls mit entsprechenden
Fernsteuerungsbuchsen ausgestattet ist. Die Her-
stellung eines derartigen Anschlusses ermöglicht die
Ansteuerung einer gesamten Anlage, die um einen
Verstärker oder eine andere Komponente als Kern-
stück gruppiert ist.
t AC INLET
Verbinden Sie diesen Netzeingang über das
mitgelieferte Netzkabel mit einer Netzsteckdose.
Das Modell ST6003 ist ausschließlich für den Betrieb
mit einer Netzspannung von 230 V vorgesehen.
q UKW-Antennenklemme (FM (75Ω))
An diese Klemme kann eine UKW-Außenantenne
über ein Koaxialkabel oder eine Kabelnetzwerk-
UKW-Signalquelle angeschlossen werden.
w MW-Antennenklemme (AM) und
Masseklemme (GND)
Hier wird die mitgelieferte MW-Rahmenantenne
angeschlossen. Verwenden Sie die mit „AM“ und
„GND“ gekennzeichneten Klemmen. Die mitgeliefer-
te MW-Rahmenantenne liefert in den meisten Emp-
fangsgebieten einen zufriedenstellenden MW-Emp-
fang. Ermitteln Sie die Position der Rahmenantenne,
in der die optimale Empfangsqualität erzielt wird.
e AUDIO OUT (Audio-
Ausgangsbuchsen)
Von diesen analogen Ausgangsbuchsen werden
analoge Audiosignale ausgegeben.
ALLGEMEINE ANSCHLÜSSE

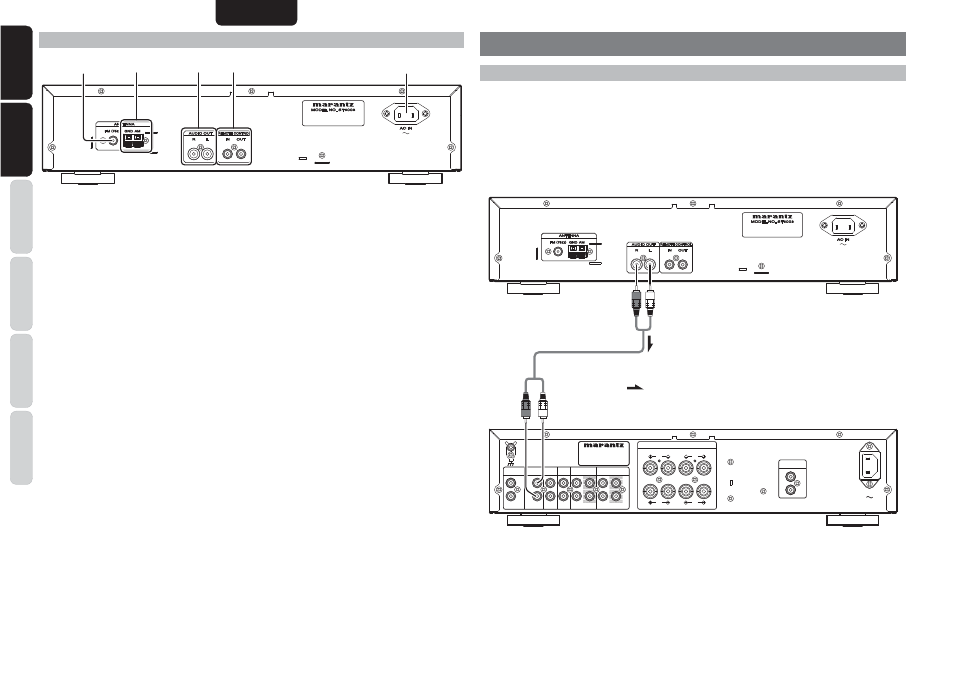

ANSCHLIESSEN AN EINNEN VERSTÄRKER
Verwenden Sie das mitgelieferte Audiokabel, um dieses Gerät an einen Stereo- oder AV-Verstärker
anzuschließen.
Achtung:
• Achten Sie unbedingt darauf, diesen Anschluss nicht an den PHONO-Eingangsbuchsen des Verstärkers
herzustellen.
• Schieben Sie die Kabelstecker stets bis zum Anschlag in die Buchsen. Bei lockerem Anschluss kann
Rauschen erzeugt werden.
SPEAKER SYSTEMS SPEAKER SYSTEMS
REMOTE REMOTE CONTROL CONTROL
R
OUT OUT IN OUT OUT IN
L
R
L
SYSTEM B SYSTEM B
SYSTEM A SYSTEM A
R L
R L
AC IN AC IN
R
L
MODEL NO. MODEL NO. PM5003 PM5003
PHONO PHONO TUNER TUNER CD CD AUX AUX / DVD DVD
IN IN
OUT OUT
RECORDER 2 RECORDER 2 (MD / TAPE TAPE)
RECORDER 1 RECORDER 1 (CD-R CD-R)
PM5003N PM5003N
MODEL NO. MODEL NO. PM5003 PM5003
PHONO PHONO GND GND
:
(Rot) (Weiß)
Audiokabel (mitgeliefert)
(Rot) (Weiß)
Signalfl uss
ST6003
Marantz-Stereoverstärker
Hinweise:
• Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
• Bitte schlagen Sie beim Herstellen der Anschlüsse auch in den Bedienungsanleitungen der anzuschließenden
Komponenten nach.
• Achten Sie stets auf korrekten Anschluss der linken und rechten Kanäle von Ausgang und Eingang (L zu L und R
zu R).
• Bitte beachten Sie, dass Brumm und andere Rauscheinstreuungen verursacht werden können, wenn Cinchkabel mit
Netzkabeln gebündelt oder in die Nähe eines Leistungstransformators gebracht werden.
