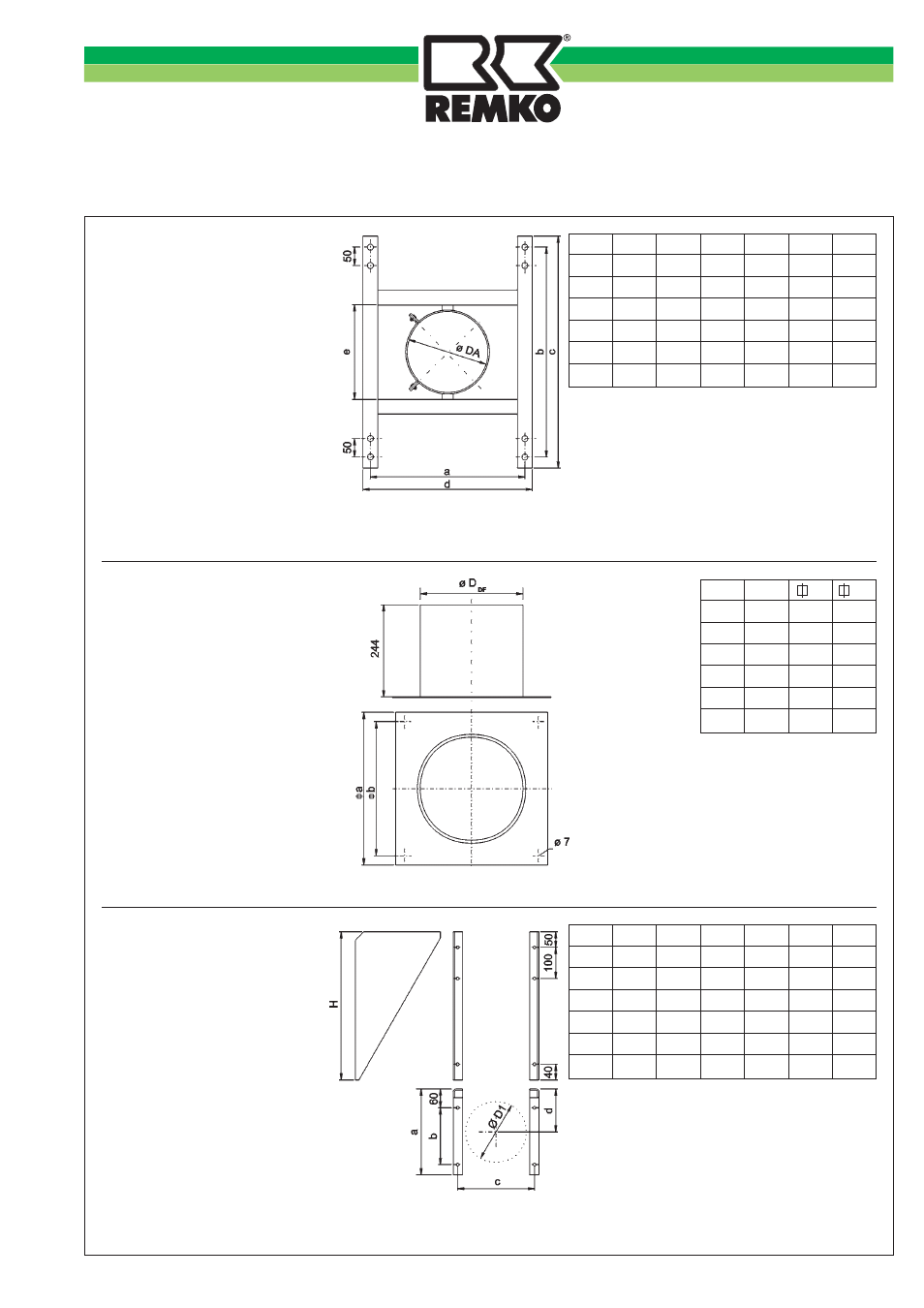

Abmessungen
ASD
9
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
AS-DS-D
Dachstütze, verstellbar, die als
Befestigungs- und Führungs-
element für Schornsteine bei Dach-
konstruktionen eingesetzt wird,
um die Brandsicherheitsabstände von
100 mm zu gewährleisten. Die Dach-
stütze wird in Kombination mit der
Wandhalterung –WH– oder –WHV–
montiert.
Preisliste lfd. Nr. 14
AS-DF-D
Deckenführungshülse, dient als
Brandschutz bei innenliegenden
Schornsteinen im Bereich von
Deckendurchbrüchen und als
sauberes Abschlußelement bei
Decken- und Wanddurchführungen.
Preisliste lfd. Nr. 15
AS-WK-D
Wandkonsole (1 Paar),
universell einsetzbare Konsol-
bleche als Trageelement oder
Zwischenhalterung bei Wand-
montagen.
In Verbindung mit der
Grundplatte –Gl– oder
Zwischenkonsole –ZK–
verwenden.
Preisliste lfd. Nr. 16
Ø D1 Ø DA
a
b
c
d
e
130
200
390
550
610
430
237
150
220
420
570
630
460
257
180
250
465
600
660
505
287
200
270
490
620
680
530
307
250
320
565
670
730
605
357
300
370
635
720
780
675
407
Ø D1 Ø D2
H
a
b
c
d
130
200
475
273
180
250
150
150
220
475
293
200
250
160
180
250
560
323
230
280
175
200
270
560
343
250
300
185
250
320
675
393
300
350
210
300
370
675
443
350
400
235
Ø D1 Ø D
DF
a
b
130
260
400
350
150
280
400
350
180
310
400
350
200
330
400
350
250
380
625
575
300
430
625
575
