REMKO TR-2
2.2. Solltemperatur
Mit einem Potentiometer läßt sich die
Raum-Solltemperatur an der Messstelle
1 (F1) einstellen. Ist diese Temperatur
erreicht, wird das Relais abgeschaltet,
unabhängig von der Temperaturdifferenz
zwischen den Messstellen.
2.3. Fehlererkennung an den
Temperaturfühlern
Beim Raumfühler (F1) wird ein Fühler-
bruch bzw. Fühlerkurzschluss mit Err
angezeigt.
Die Bedingung für einen Kurzschluss
wird auch bei einer Temperatur kleiner
-35°C erfüllt.
Steigt die Temperatur über +140°C, wird
ein Fühlerbruch angenommen.
In beiden Fällen wird das Relais abge-
schaltet.
Steigt die Temperatur am Deckenfühler
(F2) über +140°C, wird im Display mit
HI
angezeigt, dass die maximal messbare
Temperatur überschritten ist.
Gleiche Anzeige gilt auch bei einem
Fühlerbruch. Das Relais wird dann in Ab-
hängigkeit von der Solltemperatur (siehe
2.1.) ein- oder ausgeschaltet.
Ein Kurzschluss des Fühlers bzw. der Lei-
tung wird nicht beachtet (Anzeige -38).
2.4. Display
Auf dem dreistelligen LED-Display wer-
den abwechselnd die Temperaturen der
beiden Messstellen angezeigt.
Ausgang ist ein potentialfreier Umschalt-
kontakt.
gerätebeschreibung
1. Kurzbeschreibung
Der elektronische Zweipunkt-Differenz-
temperaturregler TR-2 schaltet bis max.
10 REMKO DVL Deckenventilatoren.
Das Gerät arbeitet mit zwei Temperatur-
fühlern:
einem Raumtemperaturfühler und einen
Deckentemperaturfühler.
Ungenutzte Warmluft, die an die Decke
von hohen Räumen aufsteigt, wird vom
Deckentemperaturfühler gemessen.
In Abhängigkeit der gewünschten
Temperaturdifferenz wird ein Relais
geschaltet.
2. Funktion

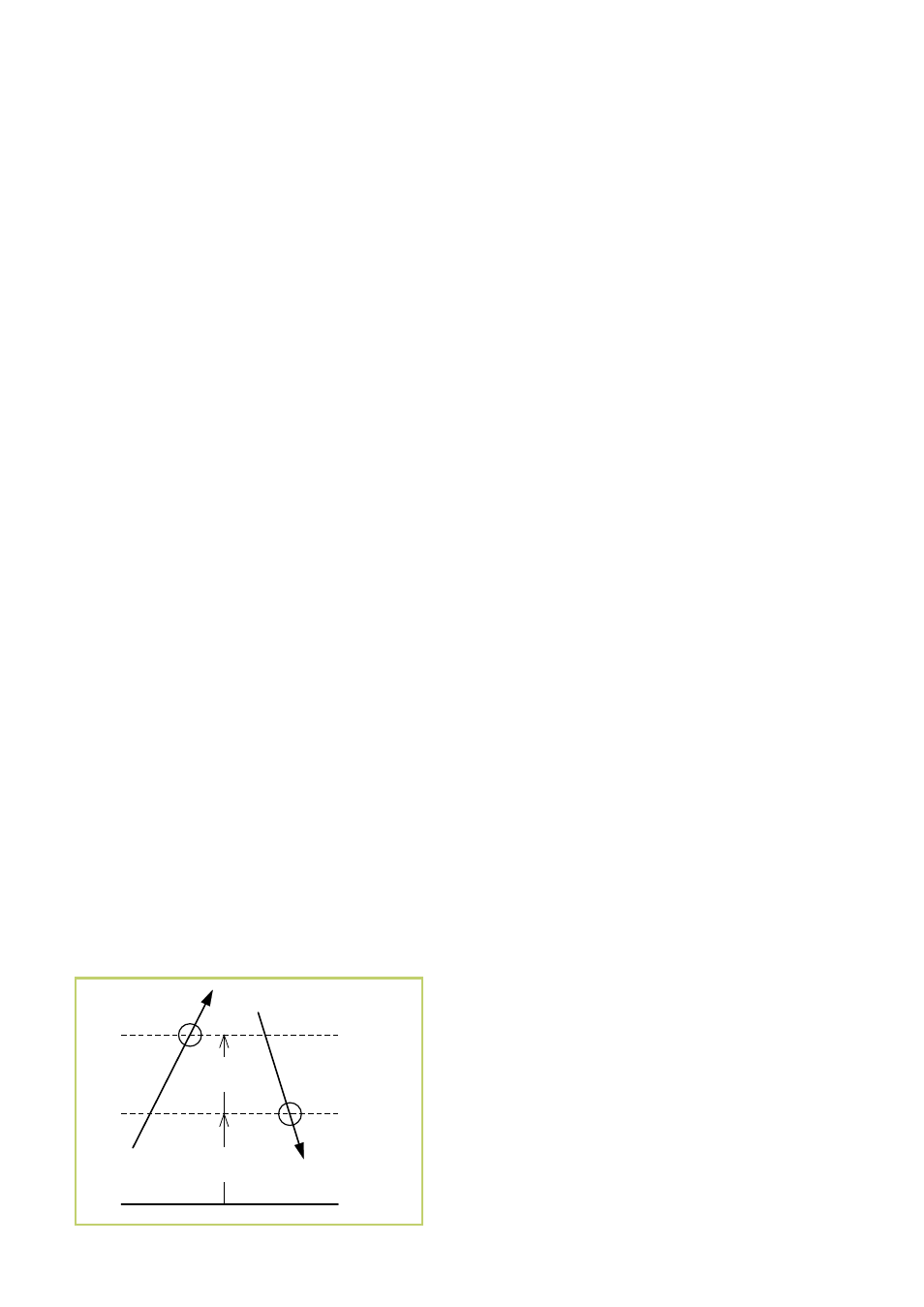

2.1. Differenztemperatur
A) Übersteigt die Temperatur am
Deckenfühler (F2) die Raumtem-
peratur (F1) um die eingestellte
Abschalttemperaturdifferenz (
∆taus)
+ Schaltdifferenz ( ∆t) , schaltet das
Relais ein.
B) Fällt die Temperatur am Deckenfüh-
ler (F2) wieder unter den eingestell-
ten Abschaltwert (
∆t
aus), schaltet
das Relais aus.
Taus
F2
F2
F1
t
A
B
D
D
Relais 1
EIN
Relais 1
AUS
