Seite 13
Legende:
EA = Elektr. Anschlusskasten
HY-E = Raumhygrostat (Zubehör)
HY-G = Hygrostat eingebaut
M 1 = Kompressor
M 2 = Ventilatormotor 1
M 3 = Ventilatormotor 2
M 4 = Ventilatormotor 3
Y 1 = Magnetventil
R3.1 = Kondensatorfühler
R3.2 = Verdampferfühler

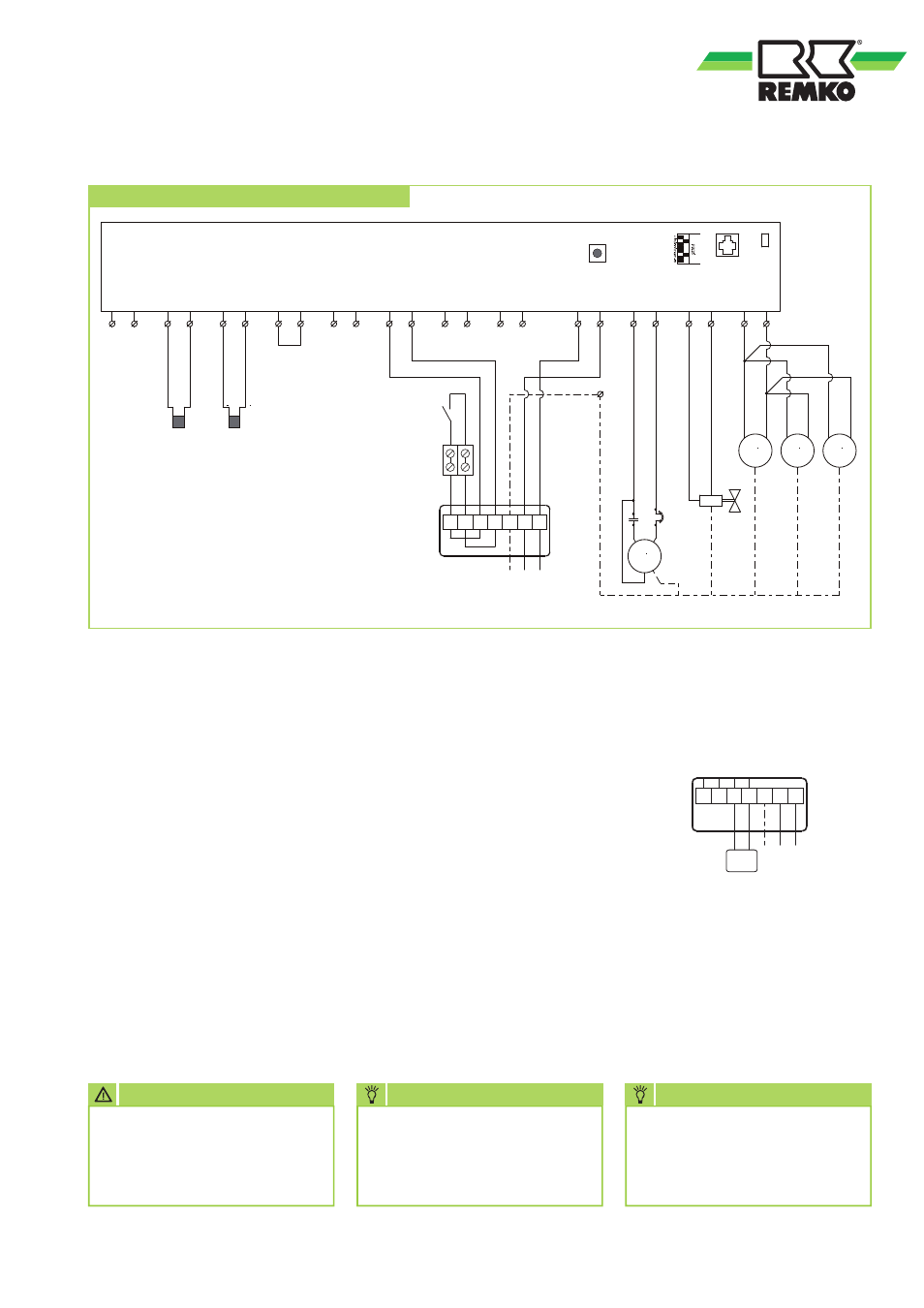

Elektrisches Anschlussschema
R3.1
R3.2
HY-G
230V
50 Hz
M 1
M
1~
M
1~
M 2
Y 1
Test
M
1~
M
1~
M 4
M 3
AMB.
NTC
COND.
NTC
EVAP.
NTC
PRES.
THA
WAT.
SENS
HYG
TH.
STAT
FAN
0/1
MAINS
FAN
COMPA
VALVE
HEAT
1
2
1
2
2
1
TEST/
COMM
S
C
R
PE
PE
SOLENOID
VALVE
PE
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1
2
3
4
5
6
7
8
PE N L1
4 3 2 1
EA
Ventilatormotoren:
SLE 40 = Motor M2
SLE 60 = Motor M2 und M3
SLE 80 = Motor M2, M3 und M4
Dauerlüftung:
Ist eine ständige Luftzirkulation
gewünscht, d.h. unabhängig von
der Entfeuchtung, kann zwischen
den Klemmen 25 und 26 eine Brü-
cke eingesetzt werden.
Der/die Ventilator(en) arbeiten
dann ohne jegliche Regelung und
Überwachung im Dauerbetrieb!
HINWEIS
Montage- und Wartungsarbei-
ten an den Geräten dürfen nur
durch autorisiertes Fachperso-
nal ausgeführt werden.
Elektronische Steuerplatine
HINWEIS
In die Netzzuleitung sollte
an einer geeigneten und gut
zugänglichen Stelle ein Netz-
trennschalter montiert werden.
ACHTUNG
Vor Wartungs- oder Montage-
arbeiten ist das Gerät grund-
sätzlich vom Stromnetz zu
trennen.
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
SLE 40 - SLE 80
Externer Hygrostat (Zubehör):
Beide Brücken an den Klemmen
1+3 und 2+4 im Anschlusskasten
EA entfernen.
Den externen Raumhygrostaten an
einer geeigneten Stelle im Aufstel-
lungsraum platzieren und an die
Klemmen 1 und 2 anschließen.
Die Ausgangsspannung an den
Klemmen 1 und 2 beträgt 12 V.
230V
50 Hz
PE N L1
4 3 2 1
% RF
EA
HY-E
13
