6
Störungsbeseitigung
Das Gerät (Ventilator) läuft nicht an
1. Überprüfen Sie die Netzsicherung (bauseits).
2. Überprüfen Sie den Netzstecker.
3. Überprüfen Sie den Betriebsschalter.
4. Kontrollieren Sie den Ventilator auf Leichtgängigkeit.
Das Gerät heizt nicht
1. Überprüfen Sie den Betriebsschalter.
2. Überprüfen Sie den Temperaturbegrenzer auf
Funktion.
3. Stellen Sie das Thermostat auf einen Wert oberhalb
der Raumtemperatur ein.
4. Überprüfen Sie das Thermostat auf Funktion.
Technische Daten
Wenn alle Funktionskontrollen ohne Ergebnis durchge-
führt wurden, wenden Sie sich bitte an eine autorisierte
Servicestation.
*
Vor allen Arbeiten am Gerät muß der Netzstecker
aus der Netzsteckdose entfernt werden.
Wartungsarbeiten dürfen nur durch Elektro-Fach-
personal ausgeführt werden.

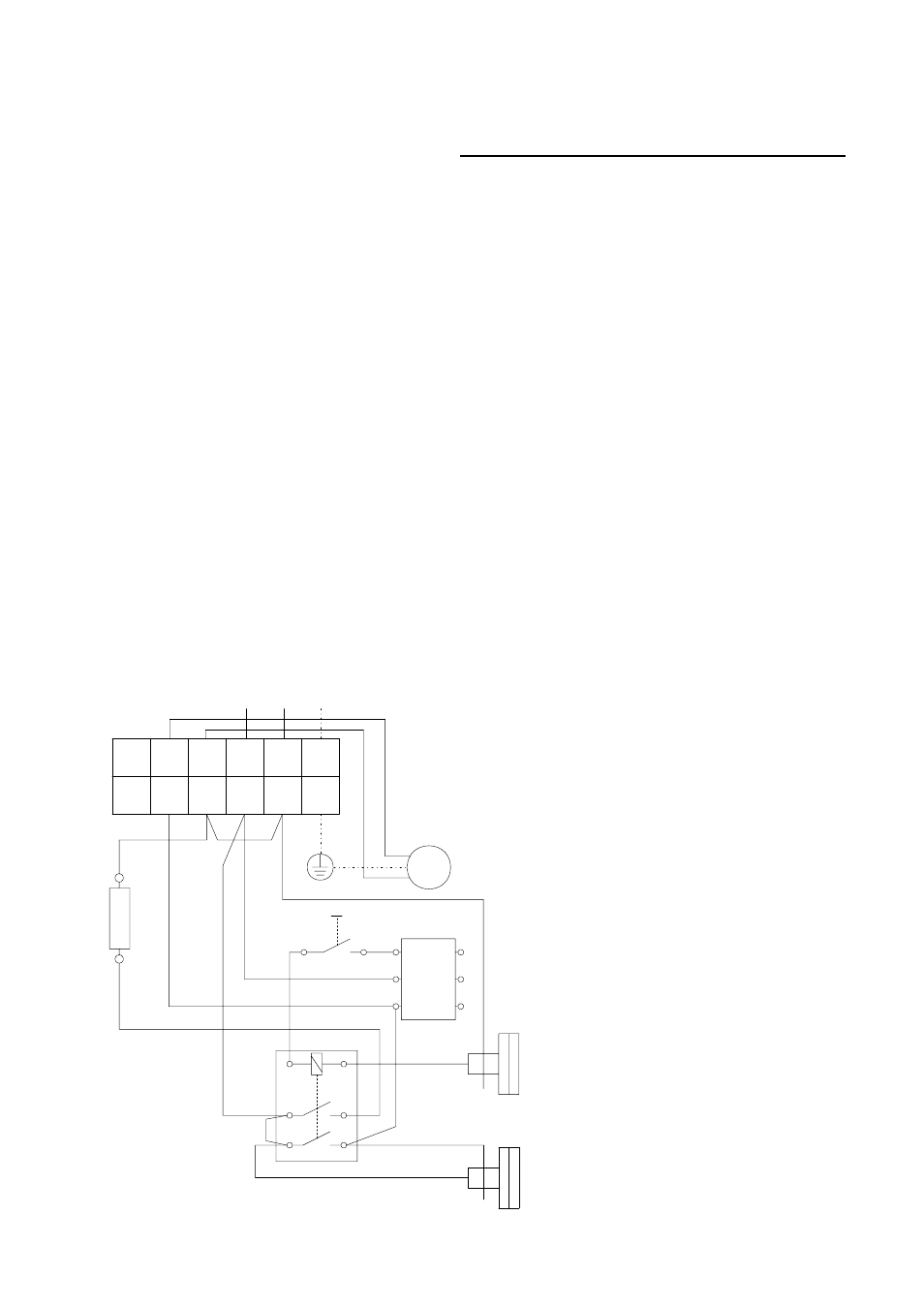

Elektrisches Anschlußschema
4 L1 PE
6 5 4 3
N
2 1
6 5
1A
2A
3A
4B
5B
6B
11 14
31 34
A1 A2
HR
KL
TB
M
HW
S
TH
PE N L1
230/1~ 50Hz
NK
ϑ
Baureihe TX 3000
Nennwärmeleistung kW 3,0
Luftleistung m³/h 300
Elektroanschluß V 230, 1~,
PE
Frequenz Hz 50
Nennstrom A 13,1
Leistungsaufnahme max. kW 3,05
Absicherung (bauseits) A (träge) 16
Schalldruckpegel L
pA
1m
1)
dB (A) 46
Abmessungen Länge mm 400
Breite mm 200
Höhe mm 340
Gewicht kg 8,0
1) Geräuschmessung DIN 45635 - 01 - KL 3
Legende
HR = Hilfsrelais
HW = Heizwiderstand
KL = Anschlußklemmleiste
M = Ventilatormotor
NK = Nachkühlthermostat
S = Betriebsschalter
TB = Temperaturbegrenzer
TH = Thermostat
